CIAT VECTIC Mode D'emploi page 7

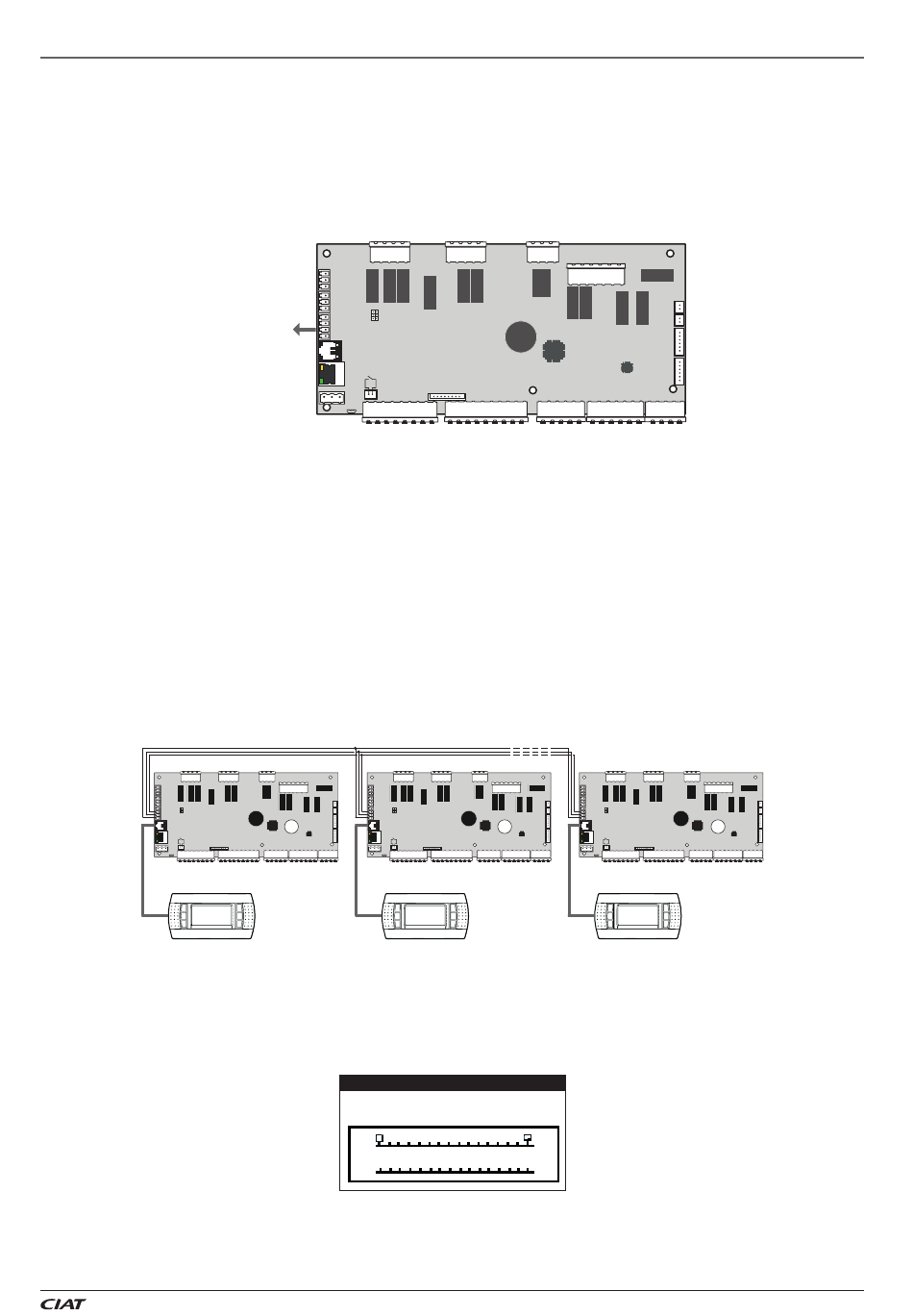

3 - RACCORDEMENT A UN RÉSEAU LOCAL "PLAN"
Cette raccordement sur un réseau local pLAN permet de réduire le nombre de terminaux VecticGD, car un seul terminal partagé
peut surveiller toutes les machines du réseau.
Le nombre maximum d'unités pouvant être configurées dans un réseau pLAN est de 15. il est possible d'ajouter autant de terminaux
VecticGD qu'il y a d'unités intégrées dans le réseau.
Remarque : Les unités configurées comme «Backup» ne peuvent pas se raccorder dans un réseau local pLAN, car les deux unités
doivent être totalement autonomes dans leur fonctionnement.
La carte de commande μPC3 comprend un port Display port1/BMS pour raccorder l'unité à ce réseau local pLAN.
Caractéristiques du réseau :
● Standard de communication : RS485 ;
● Vitesse de transmission : 65,2 Kbit/s ;
● Longueur max. du réseau: 500 m.
Adressage des cartes
La communication entre les unités du réseau pLAN se fait via le Display port1/BMS de chaque carte de commande.
Un réseau pLAN doit être composé, au maximum, de :
● 15 cartes de contrôle : adresses 1à 15.
L'adresse 1 est réservée à la carte avec terminal partagé.
● 1 terminal partagé : adresse 16.
● 15 terminaux privés : adresses 17 à 31.
L'adresse de chaque terminal privé est égale à la somme de l'adresse de la carte correspondante + 16.
FieldBus1
FieldBus2
/ BMS
Vectic
Display port1
/ BMS
Display port2
Ethernet
Unité adresse 1
Terminal VecticGD
(partagé)
Important : si les unités doivent également être incluses dans un réseau partagé SHRD, les mêmes adresses doivent être utilisées
sur les deux réseaux pour éviter les erreurs.
L'adresse de la carte de commande au sein du réseau pLAN est configurée sur l'écran A11d du groupe 08. Par. Assistance Z
a.Configuration (protégé par un mot de passe de niveau 2).
Important : Au moment de l'attribution d'une adresse aux cartes du réseau pLAN, celles-ci ne doivent pas être raccordées au
réseau.
Lorsqu'une adresse a été attribuée à toutes les cartes, celles-ci peuvent à nouveau être raccordées au réseau.
FieldBus1
FieldBus2
/ BMS
Display port1 Display port1
/ BMS
/ BMS
Display port2
Ethernet
+5VR GND+Vdc
Micro
USB
FieldBus1
FieldBus2
/ BMS
Display port1
/ BMS
1
Display port2
Ethernet
Terminal VecticGD
CONFIG.RÉSEAU PLAN A11d
Adresse pLAN:
1
17
Vectic
BMS card
Vectic
2
Unité adresse 2
(privé)
1
16
16
F R - 7
TAM
PT
EEV1
EEV2
FieldBus1
FieldBus2
/ BMS
Vectic
Display port1
/ BMS
15
Display port2
Ethernet
Unité adresse 15
Terminal VecticGD
(privé)
V E C T I C ( C o m m u n i c a t i o n s )
