4 - RACCORDEMENT À UN RÉSEAU DE SURVEILLANCE GTC

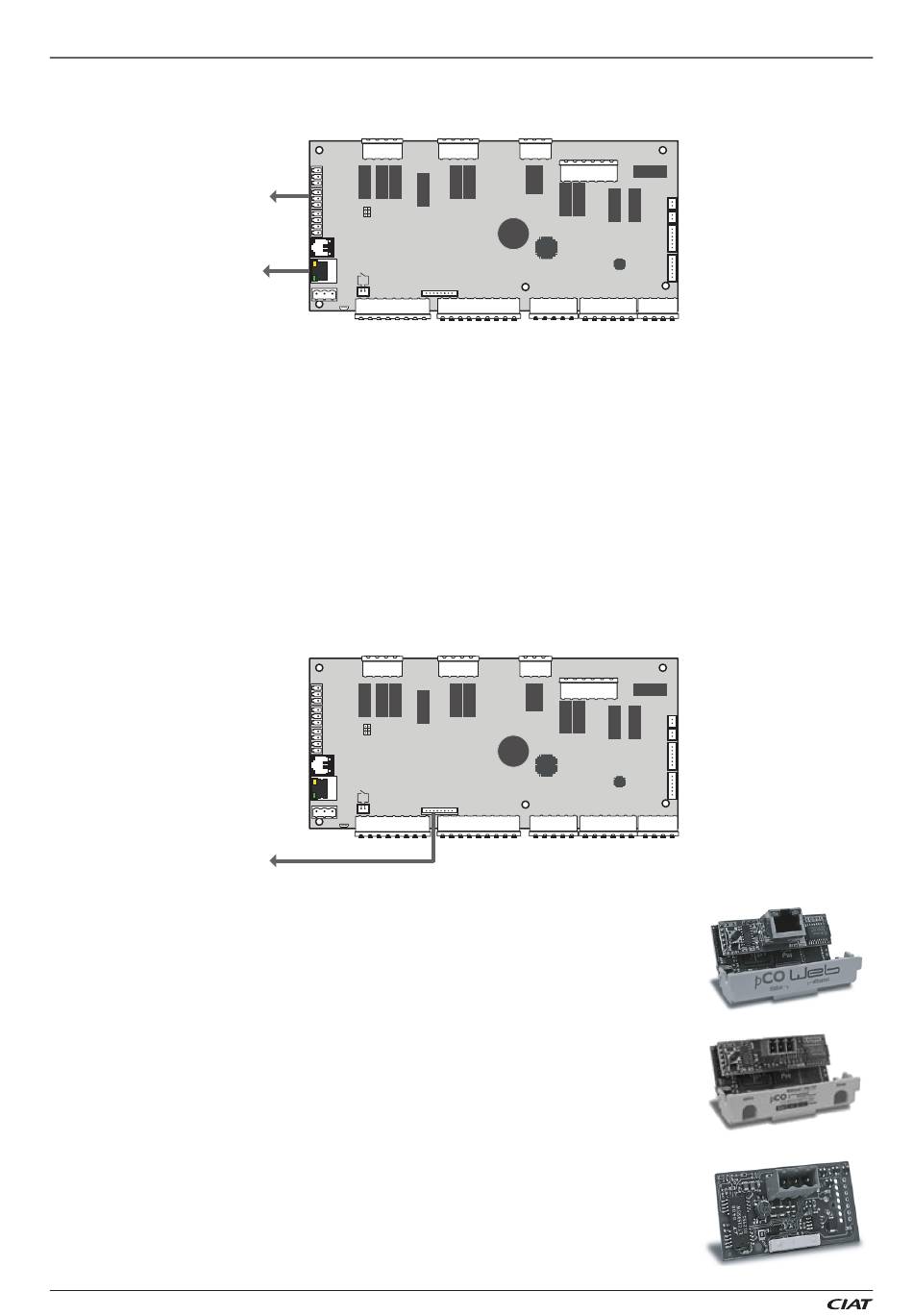

La carte de commande μPC3 comprend 2 ports de communication BMS qui permettent de se raccorder à un système de gestion
technique centralisé GTC : un port Ethernet et un port RS454.
Fieldbus2
/ BMS
Ethernet
● Port Ethernet IP (Ethernet), communication avec :
* Modbus TCP/IP.
* BACnet IP (licence supplémentaire requise).
Ce port permet l'intégration de l'unité avec les solutions de surveillance locales CIAT : BOSS mini (50 unités) et BOSS (300 unités).
● Port RS485 (Fieldbus2/BMS), communication avec :
* Modbus RTU.
* BACnet MSTP (licence supplémentaire requise).
Ce port permet l'intégration de l'unité avec solutions de surveillance locales CIAT : BOSS mini (50 unités) et BOSS (300 unités).
Ce port permet également l'intégration de l'unité avec la solution de surveillance à distance CIAT : ABOUND HVAC Performance.
De plus, une carte de communication GTC (BMS) (en option) peut être raccordée à la carte de commande pour les protocoles
suivants : BACnet Ethernet, BACnet MSTP et Modbus RTU.
BMS card
● BACnet Ethernet
TM
(Configuration par l'intégrateur)
Ce standard ouvert, développé par ASHRAE, permet d'interconnecter les systèmes d'air
conditionné et de chauffage des habitations et des bâtiments dans le seul but de réaliser une
gestion énergétique intelligente.
La carte pCO Web Ethernet permet la communication avec un réseau avec protocole BACnet
Ethernet. Dans ce cas la licence supplémentaire n'est pas nécessaire, car elle est associée à la
carte.
● BACnet MSTP RS485
TM
(Configuration par l'intégrateur)
La carte série RS485 BACnet
BACnet MSTP. Dans ce cas la licence supplémentaire n'est pas nécessaire, car elle est associée
TM
à la carte.
● Modbus RTU RS485
La carte série Modbus RTU RS485 peut être utilisée pour connecter l'appareil à un deuxième
système de surveillance.
V E C T I C ( C o m m u n i c a t i o n s )
FieldBus1
FieldBus2
/ BMS
Display port1
Vectic
/ BMS
Display port2
Ethernet
BMS card
+5VR GND+Vdc
Micro
USB
FieldBus1
FieldBus2
/ BMS
Display port1
Vectic
/ BMS
Display port2
Ethernet
BMS card
+5VR GND+Vdc
Micro
USB
permet la communication avec un réseau avec le protocole
