2 - RACCORDEMENT À UN RÉSEAU "SHRD" PARTAGÉ
Par défaut, la régulation électronique est configurée pour une unité autonome, mais il est également possible de la mettre dans
un réseau partagé SHRD configurée comme «Leader», «Suiveur» ou unité de «Backup».
Un réseau «Leader/Suiveur» (Lead/Lag) permet la communication de données et d'informations entre les unités, et en fonction
des conditions d'installation, partager la lecture de certaines sondes installées sur l'unité configurée comme «Leader», consignes
de température et mode de fonctionnement. Le nombre maximum d'unités qui peuvent être inclus dans un réseau Leader/Suiveur
est de 15.
Il est également possible de configurer une unité en tant que sauvegarde «Backup» pour son activation en cas de défaillance de
fonctionnement de l'autre unité. Le nombre maximal d'unités qui peuvent être inclus dans un réseau Backup est de 2.
La carte de commande μPC3 comprend un port Ethernet IP (Ethernet) pour raccorder l'unité à ce réseau partagé SHRD.
Fonctionnalités
Important : pour utiliser l'une des fonctionnalités suivantes, il est nécessaire de configurer dans le «Logiciel de sélection» une unité
comme «Leader» et le reste comme «Suiveur» (y compris l'unité de Backup).
Le réseau SHRD permet d'avoir les fonctionnalités suivantes en fonction de la configuration paramétrée :
● Leader/Suiveur :
Cette option permet de partage certaines des sondes installées dans l'unité configurée comme «Leader» : température ambiante
ou température + humidité ambiante, température extérieure, humidité extérieure et qualité de l'air CO
● Leader/Suiveur étendu :
Il comprend les fonctionnalités de «Leader/Suiveur» et l'unité «Leader» fournit les consignes de température ambiante aux
autres unités.
● Leader/Suiveur ayant le même mode d'opération :
Il comprend les fonctionnalités de «Leader/Suiveur étendu» et l'unité «Leader» fournit également l'état (Froid - Chaud - Ventilation)
aux autres unités.
● Backup en cas d'alarme :
L'une des deux unités sert de sauvegarde, pour son activation en cas de défaillance de fonctionnement de l'autre.
● Backup étendue :
Il comprend les fonctionnalités de «Backup en cas d'alarme», et en plus, la régulation effectue le changement automatique entre
les deux unités chaque semaine pour compenser les temps de fonctionnement des deux unités.
Important : la fonction «Backup en cas d'alarme» prévaut toujours sur la fonction «Backup étendu», c'est-à-dire que si une unité
doit fonctionner une semaine donnée mais qu'une alarme grave apparaît, elle commute automatiquement le fonctionnement à
l'autre unité.
Pour déterminer laquelle des deux unités doit fonctionner, des niveaux d'alarme sont établis (pour des informations complètes,
consultez le manuel de la régulation électronique VECTIC).
Remarque : Dans le cas d'installations avec unité Backup, il n'est pas possible de partager des sondes puisque les deux unités
doivent être totalement autonomes dans leur fonctionnement. Si les deux unités sont raccordées au même réseau de gaines de
soufflage, il est impératif que l'installation soit composée de volets antiretour (responsabilité de l'installateur).

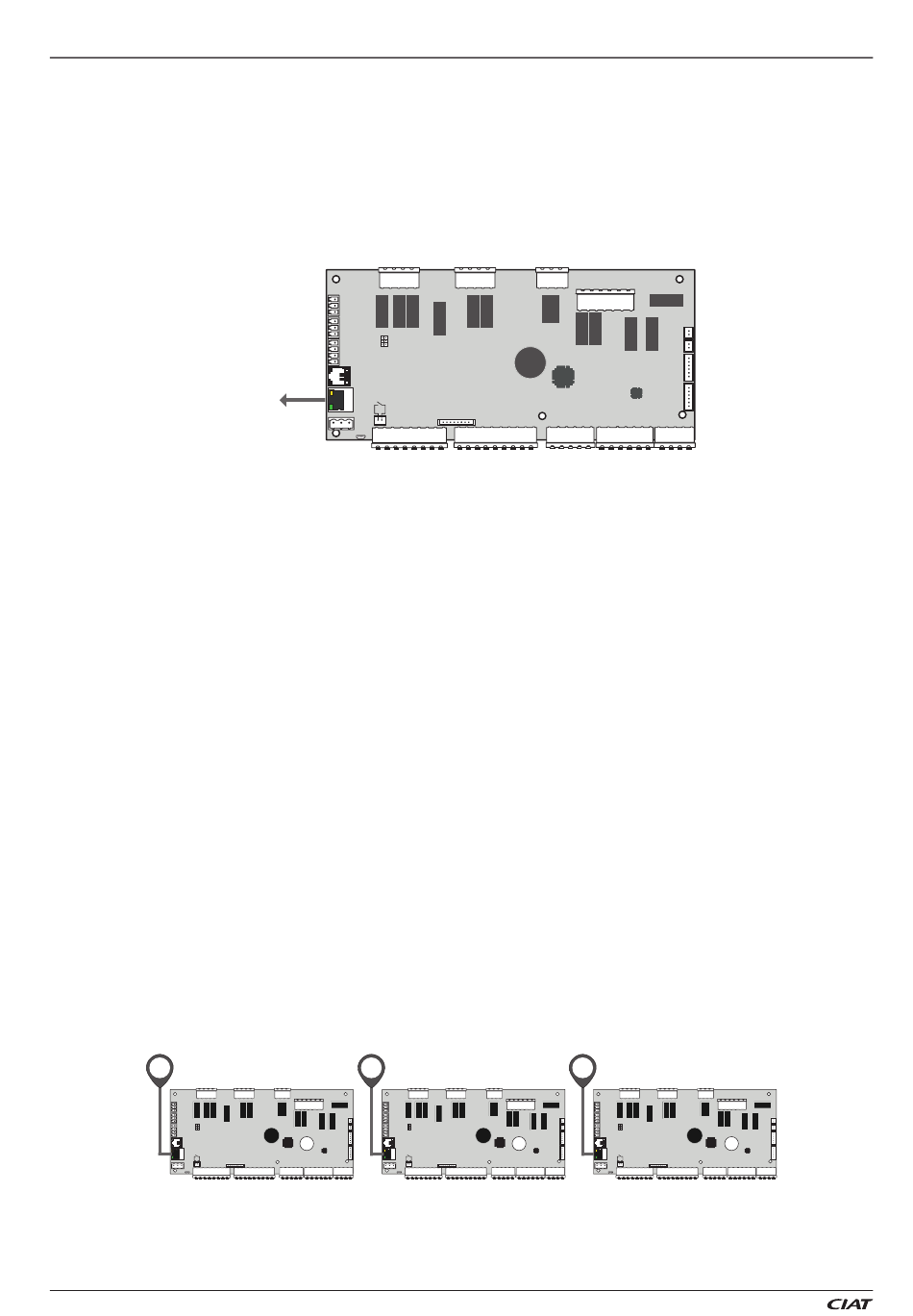

Adressage des cartes
La communication entre les unités du réseau se fait via le port Ethernet de chaque carte de commande μPC3.
IP
FieldBus1
FieldBus2
/ BMS
Vectic
Display port1
/ BMS
Display port2
Ethernet
Unité «Leader» , adresse 1
L'adresse de la carte de commande au sein du réseau partagé est configurée sur l'écran A11e du groupe 08. Par. Assistance Z
a.Configuration (protégé par un mot de passe de niveau 2).
Si l'unité est configurée comme «Leader» doit toujours avoir l'adresse 01.
V E C T I C ( C o m m u n i c a t i o n s )
FieldBus1
FieldBus2
/ BMS
Display port1
/ BMS
Display port2
Ethernet
Ethernet
+5VR GND+Vdc
Micro
USB
IP
FieldBus1
FieldBus2
/ BMS
Display port1
/ BMS
1
Display port2
Ethernet
Unité «Suiveur» , adresse 2
Vectic
BMS card
IP
Vectic
2
F R - 4
TAM
PT
EEV1
EEV2
.
2
FieldBus1
FieldBus2
/ BMS
Vectic
Display port1
/ BMS
15
Display port2
Ethernet
Unité «Suiveur», adresse 15
