CIAT VECTIC Mode D'emploi page 18

6 - SOLUTION DE SURVEILLANCE A DISTANCE "ABOUND"

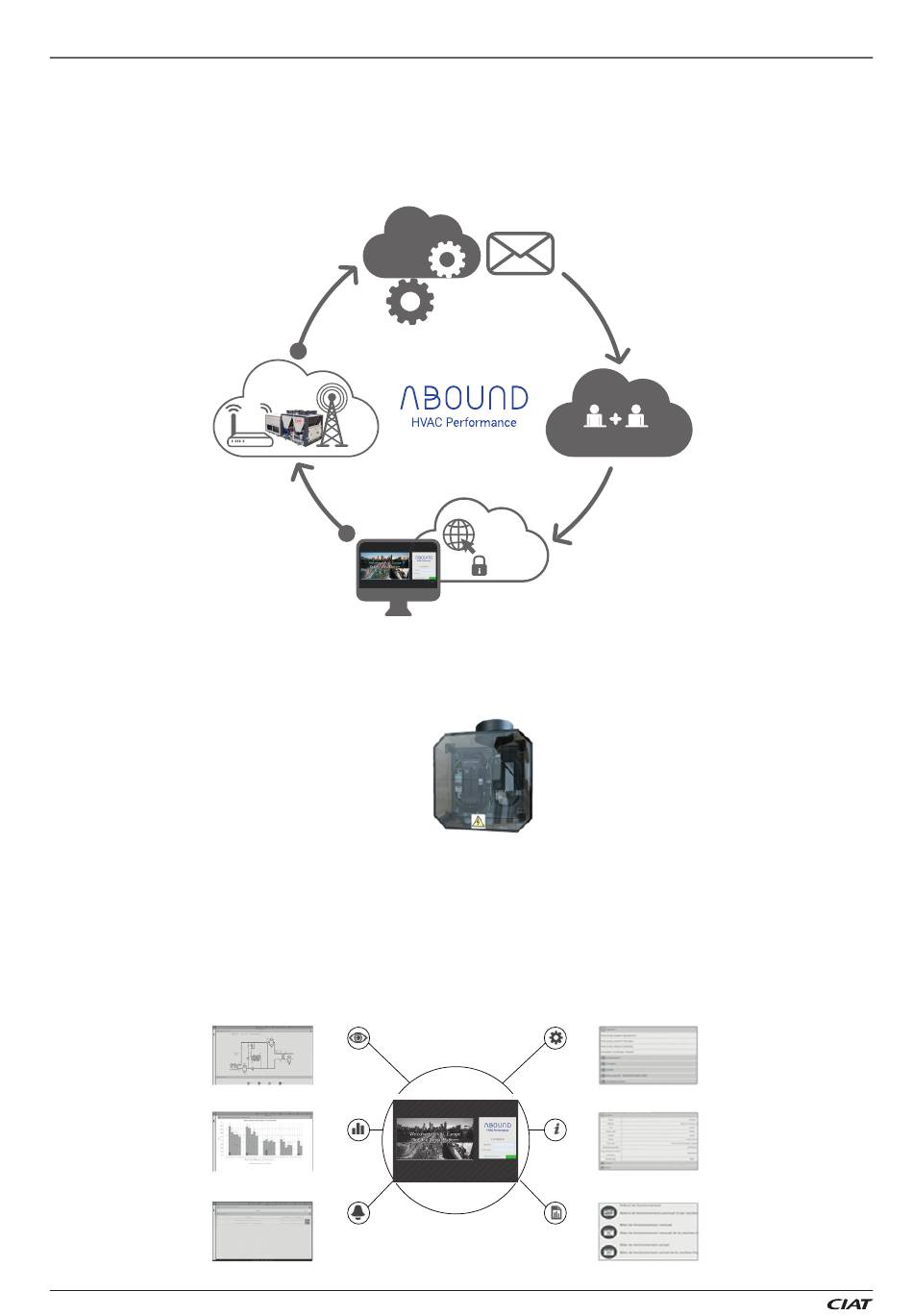

ABOUND HVAC Performance est une solution de supervision à distance dédiée au suivi et au contrôle en temps réel de une à
plusieurs machines CIAT. Ses principaux avantages sont :
● Amélioration des performances énergétiques. La réglementation européenne recommande l'installation de systèmes de contrôle
et de surveillance dans les bâtiments afin d'atteindre l'objectif d'efficacité énergétique ≥ 27 % fixé pour 2030.
● Accès aux courbes de tendance de fonctionnement pour analyse.
● Amélioration du taux de disponibilité des machines.
Matériel nécessaire
● Une boîte transportable qui peut être utilisée à la fois sur les machines déjà mises en service (parc existant) et sur les machines
neuves.
Une boîte peut gérer jusqu'à 5 unités raccordées en série via le port Modbus RS485 de chaque carte de commande μPC3.
● Composition de la boîte (disponible en 230V et 400V):
- 1 modem GPRS / 4G LTE-M.
- 1 carte SIM SMART.
- 1 alimentation 24 Vdc.
- 1 protection électrique.
- 1 antenne GSM.
- Montage sur rail.
- Boîtier fermé pour protéger et transporter le matériel
- Presse-étoupes pour passage de câbles (bus, alimentation).
Caractéristiques d'ABOUND HVAC Performance
ABOUND HVAC Performance va rapatrier les données en temps réel vers un site Web de supervision. Les données de fonctionnement
de la machine sont accessibles depuis n'importe quel ordinateur, Smartphone ou tablette. Tout événement peut faire l'objet d'une
alerte mail.
Synoptique
Courbes
Evènements
(temps réel et archives)
V E C T I C ( C o m m u n i c a t i o n s )
Analyse
des
données
Telecom
opérateurs
4G
ACTIONS
Plateforme de supervision
ABOUND HVAC Performance
Alertes email
et rapports
CLOUD
UTILISATEURS
Client Technicien
-
Interface
digital
Paramètres
Informations
Bilans
F R - 1 8
BluEdge
