CIAT VECTIC Mode D'emploi page 3

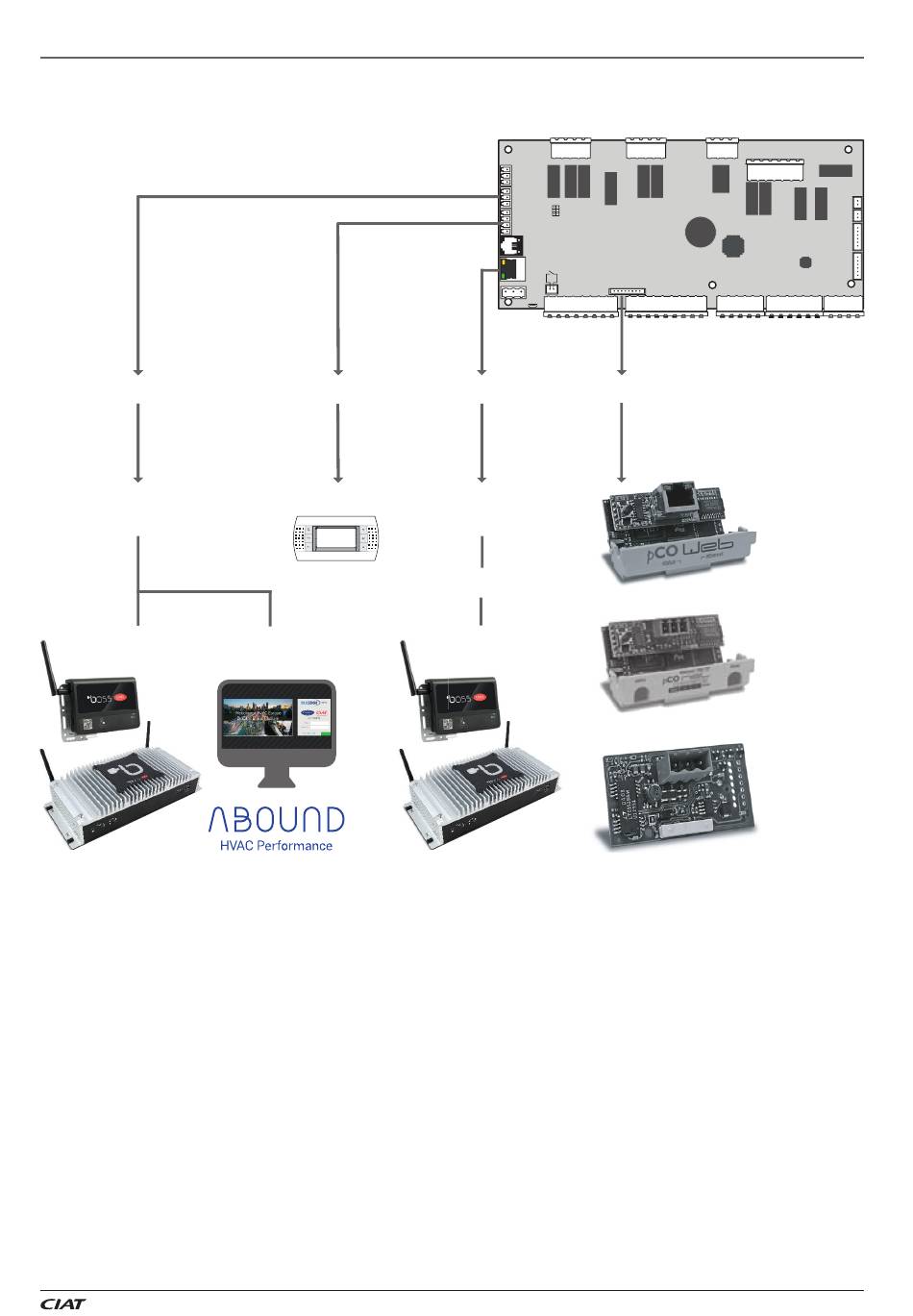

1 - DESCRIPTION GÉNÉRALE
Cette annexe vise à donner un aperçu de toutes les options de communication locale et GTC (BMS) disponibles pour une unité
CIAT avec régulation électronique VECTIC.
FieldBus2 / BMS
Modbus RTU
BACnet MSTP
SYSTÈME CIAT
BOSS
BOSS mini
BOSS
● Fieldbus2 / BMS:
- Communication avec Modbus RTU.
- Communication avec BACnet MSTP (licence supplémentaire requise).
- Solution de surveillance locale SYSTÈME CIAT BOSS : BOSS mini (50 unités) et BOSS (300 unités).
- Solution de surveillance à distance SYSTÈME CIAT ABOUND HVAC Performance.
● Display port1 / BMS:
- Réseau local pLAN (15 terminaux VecticGD).
● Ethernet:
- Communication avec Modbus TCP/IP.
- Communication avec BACnet IP (licence supplémentaire requise).
- Solution de surveillance locale SYSTÈME CIAT BOSS : BOSS mini (50 unités) et BOSS (300 unités).
- Réseau partagé SHRD (15 unités). Ce réseau est compatible avec le SYSTÈME CIAT BOSS.
● BMS card:
- Communication par carte : BACnet Ethernet (licence incluse), BACnet MSTP (licence incluse) et Modbus RTU.
Display port1 / BMS
réseau pLAN
SYSTÈME CIAT
ABOUND
FieldBus1
FieldBus2
/ BMS
Display port1
Vectic
/ BMS
Display port2
Ethernet
+5VR GND+Vdc
Micro
USB
Ethernet BMS card
Modbus TCP/IP
BACnet IP
réseau SHRD
SYSTÈME CIAT
BOSS
BOSS mini
BOSS
F R - 3
BMS card
BACnet
TM
BACnet
TM
Modbus RTU RS485
V E C T I C ( C o m m u n i c a t i o n s )
TAM
PT
EEV1
EEV2
Ethernet
MSTP RS485
