3.7

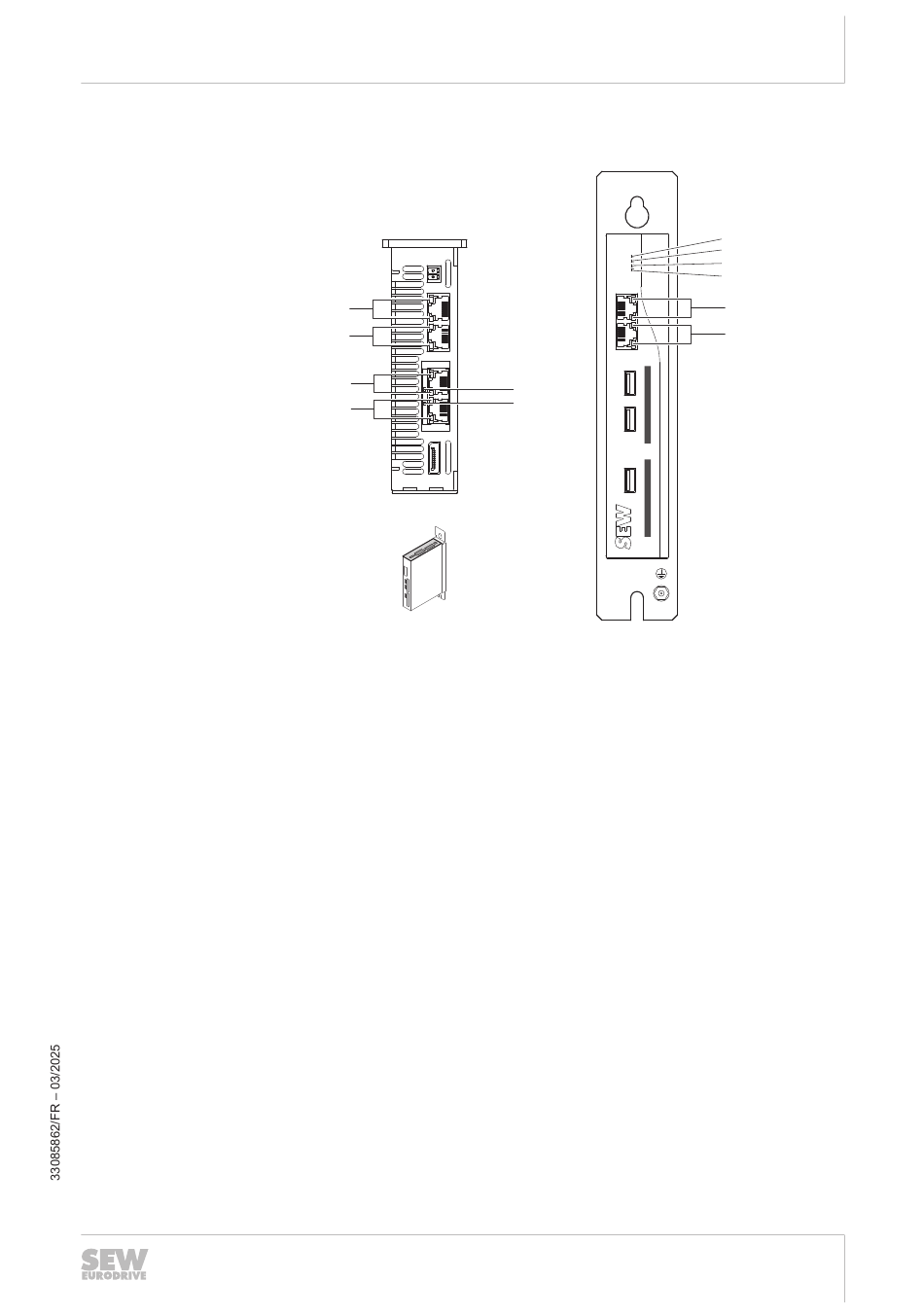

Diodes d'état
[1] L/A : état de la liaison EtherCAT
[2] L/A : état de la liaison d'ingénierie (X81)
[3] L/A : état de la liaison bus de terrain (X40)
[4] L/A : état de la liaison bus de terrain (X41)
[5] PROFINET - SF (SYS FAULT) : défaut système
[6] PROFINET - BF (BUS FAULT) : défaut de bus
[7] 24 V : état de l'alimentation en tension DC 24 V
[8] L1 : état du firmware
[9] L2 : état du programme IEC
[10] L3 : réservé
[11] L/A : état de la liaison d'ingénierie (X90)
[12] L/A : état de la liaison d'ingénierie (X80)
X5
X30
[1]
[2]
X81
X40
[3]
[4]
X41
Speed : vitesse de la liaison EtherCAT
Speed : vitesse de la liaison d'ingénierie (X81)
Speed : vitesse de la liaison bus de terrain (X40)
Speed : vitesse de la liaison bus de terrain (X41)
TM
EtherNet/IP
- MS (MODULE STATUS) : état du module
Modbus TCP - RUN : état de fonctionnement
TM
EtherNet/IP
- NS (NETWORK STATUS) : état du réseau
Modbus TCP- ERR : état du défaut
Speed : vitesse de la liaison d'ingénierie (X90)
Speed : vitesse de la liaison d'ingénierie (X80)
Notice d'exploitation – MOVI-C
Composition de l'appareil
24V
L1
L2
L3
X90
X80
XM2
USB1
[5]
[6]
USB2
XM1
USB3
®
PLUS
/SBus
(X30)
®
PLUS
/SBus
(X30)
®
CONTROLLER type UHX65A
3
Diodes d'état
[7]
[8]
[9]
[10]
[11]
[12]
18014426256052875
21
