À Distance Refroidi À L'air - 1 Et 3 Ph - Manitowoc Indigo Serie Manuel

I1400/I1800
À distance refroidi à l'air - 1 et 3 Ph
CONTACTS DE
CONTACTEUR
LE COMPRESSEUR A UNE SURCHARGE INTERNE
DÉSIGNATION DU NUMÉRO DE FIL
(N° EST MARQUÉ À CHAQUE EXTRÉMITÉ DU FIL)
CERTAINS MODÈLES REFROIDIS À L'AIR PEUVENT NE PAS AVOIR DE
CONDENSATEUR DE MARCHE SUR LE MOTEUR DU VENTILATEUR
CLOISON CONNECTEUR MULTIBROCHE
CÔTÉ DE LA
BOÎTE ÉLECTRIQUE
CONTACTS DE
CONTACTEUR
COMPRESSEUR
DÉSIGNATION DU NUMÉRO DE FIL
(N° EST MARQUÉ À CHAQUE EXTRÉMITÉ DU FIL)
CERTAINS MODÈLES REFROIDIS À L'AIR PEUVENT NE PAS AVOIR DE
CONDENSATEUR DE MARCHE SUR LE MOTEUR DU VENTILATEUR
CLOISON CONNECTEUR MULTIBROCHE
CÔTÉ DE LA
BOÎTE ÉLECTRIQUE
268

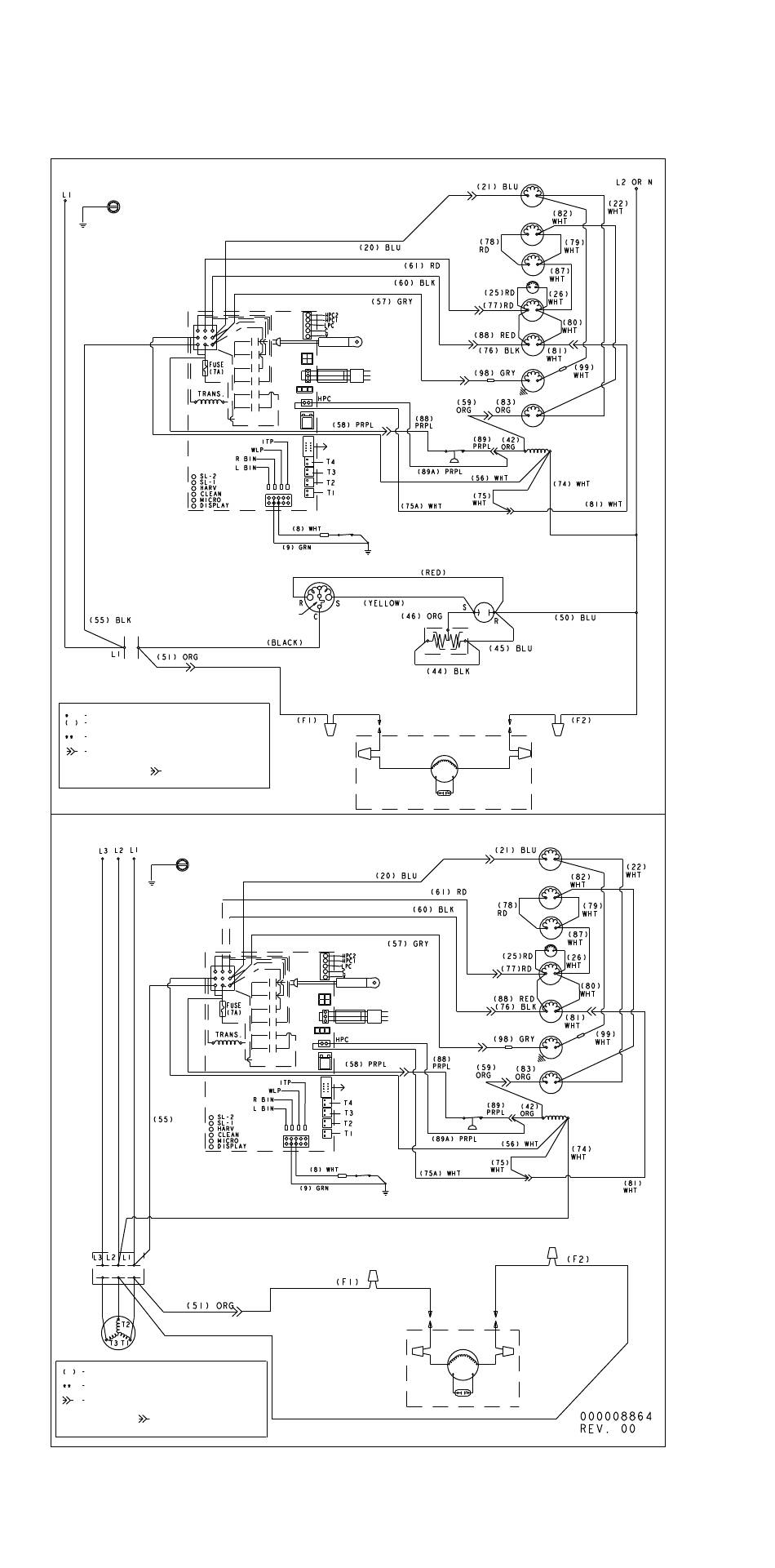

I – MACHINES À GLAÇONS
À DISTANCE 1 PHASE
ATTENTION : AVANT D'INTERVENIR SUR LE CIRCUIT
ÉLECTRIQUE, COUPER L'ALIMENTATION.
CARTE DE COMMANDE
*SURCHARGE
CÔTÉ DU COMPARTIMENT
DU COMPRESSEUR
I – MACHINES À GLAÇONS
À DISTANCE 3 PHASES
ATTENTION : AVANT D'INTERVENIR SUR LE CIRCUIT
ÉLECTRIQUE, COUPER L'ALIMENTATION.
CARTE DE COMMANDE
CONDENSEUR À DISTANCE
CÔTÉ DU COMPARTIMENT
DU COMPRESSEUR
VOIR PLAQUE DE SÉRIE POUR TENSION
RÉCUPÉRATION DROIT
SOLÉNOÏDE DE
RÉCUPÉRATION GAUCHE
SONDE ÉPAISSEUR
SOLÉNOÏDE DE DÉCHARGE
GLAÇONS
SONDE NIVEAU D'EAU
COUPURE
HAUTE
VERS
PRESSION
AFFICHAGE
INTERRUPTEUR RIDEAU
INTERRUPTEUR
BAC
CONDENSATEUR
COMPRESSEUR
DE MARCHE
MOTEUR DE VENTILATEUR
À DISTANCE
CONDENSATEUR DE MARCHE
VOIR PLAQUE DE SÉRIE POUR TENSION
SONDE ÉPAISSEUR RÉCUPÉRATION GAUCHE
GLAÇONS
SONDE NIVEAU D'EAU SOLÉNOÏDE DE DÉCHARGE
VERS
AFFICHAGE
COUPURE
HAUTE
PRESSION
INTERRUPTEUR
RIDEAU
INTERRUPTEUR
BAC
MOTEUR DE VENTILATEUR
À DISTANCE
CONDENSATEUR DE MARCHE
Numéro de pièce STH025 7/13
ROBINET D'EAU
SOLÉNOÏDE HPR
SOLÉNOÏDE DE
COMP. AIR
POMPE
À EAU
SOLÉNOÏDE LIQUIDE
BOBINE DE
CONTACTEUR
3 BORNES PTCR
LORSQU'UTILISÉ
CONDENSEUR À DISTANCE
ROBINET D'EAU
SOLÉNOÏDE HPR
SOLÉNOÏDE DE
RÉCUPÉRATION DROIT
COMP. AIR
SOLÉNOÏDE DE
POMPE
À EAU
SOLÉNOÏDE LIQUIDE
BOBINE DE
CONTACTEUR
