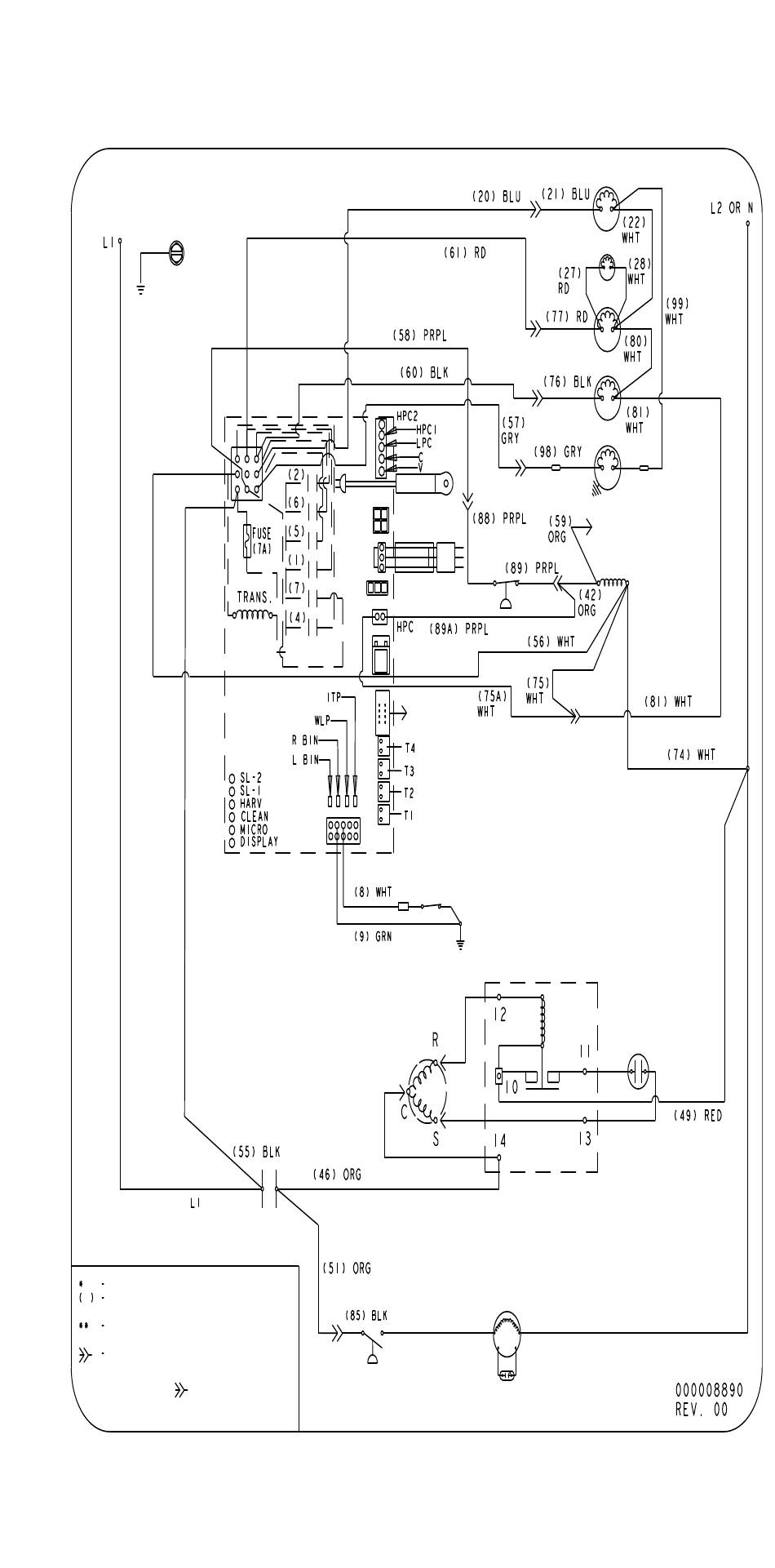

I0320 - Manitowoc Indigo Serie Manuel

I0320

Autonome refroidi à l'air ou à l'eau - 1 Ph
I – MACHINES À GLAÇONS
AUTONOME 1 PHASE
ATTENTION : AVANT D'INTERVENIR SUR LE CIRCUIT
ÉLECTRIQUE, COUPER L'ALIMENTATION.
CONTACTS DE CONTACTEUR
LE COMPRESSEUR A UNE SURCHARGE INTERNE
DÉSIGNATION DU NUMÉRO DE FIL
(N° EST MARQUÉ À CHAQUE EXTRÉMITÉ DU FIL)
CERTAINS MODÈLES REFROIDIS À L' A IR PEUVENT NE PAS AVOIR DE
CONDENSATEUR DE MARCHE SUR LE MOTEUR DU VENTILATEUR
CLOISON CONNECTEUR MULTIBROCHE
CÔTÉ DU COMPARTIMENT
CÔTÉ DE LA
DU COMPRESSEUR
BOÎTE ÉLECTRIQUE
Numéro de pièce STH025 7/13
CARTE DE COMMANDE
COMMANDE DE CYCLE
DE VENTILATEUR
VOIR PLAQUE DE SÉRIE POUR TENSION
LORSQU'UTILISÉ
SOLÉNOÏDE DE
RÉCUPÉRATION
POMPE À EAU
SONDE ÉPAISSEUR
GLAÇONS
COUPURE HAUTE
PRESSION
SONDE NIVEAU
D'EAU
VERS
AFFICHAGE
INTERRUPTEUR RIDEAU
INTERRUPTEUR
BAC
RELAIS DE COURANT
(REFROIDI À L' A IR SEULEMENT)
CONDENSATEUR DE MARCHE**
ROBINET D'EAU
COMP. D'AIR
SOLÉNOÏDE
DE DÉCHARGE
TERMINE À L'ASSEMBLAGE
À CHEVILLE
BOBINE DE
CONTACTEUR
CONDENSATEUR
DE DÉMARRAGE
MOTEUR DE VENTILATEUR
263
