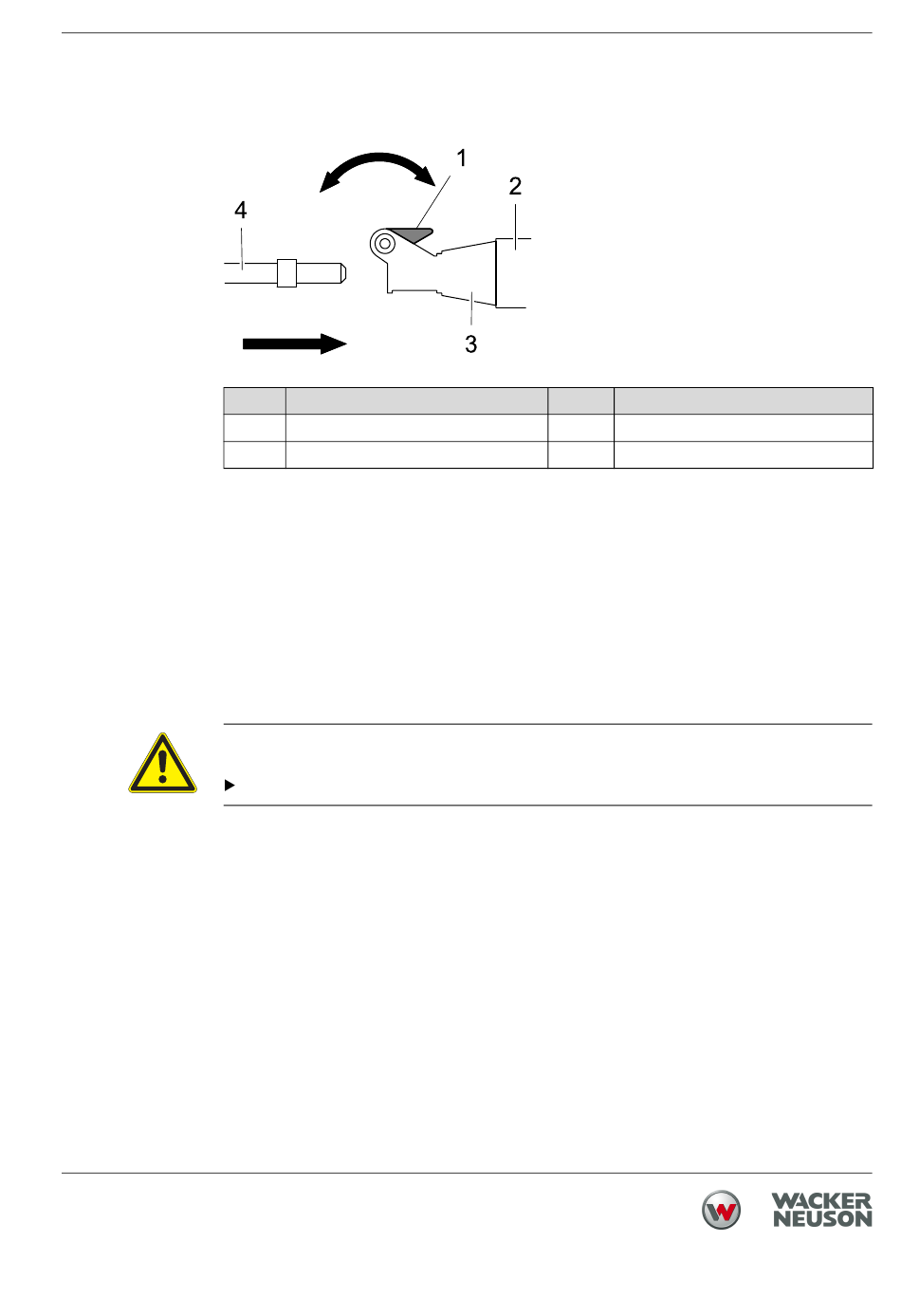

Mise en place de l'outil
1. Nettoyer l'extrémité de l'outil.
2. Faire pivoter le loquet sur le porte-outil.
3. Tourner l'outil dans la position la plus adéquate pour le travail prévu.
4. Pousser l'outil jusqu'en butée dans le porte-outil.
5. Presser le loquet sur le porte-outil.
6. Tirer sur l'outil pour contrôler le verrouillage.
Retirage de l'outil
ATTENTION
Risque de brûlure due à un outil et au cylindre de guidage chauds.
1. Faire pivoter le loquet sur le porte-outil.
2. Retirer l'outil du porte-outil.
3. Presser le loquet sur le porte-outil.
100_0301_op_0001.fm
Pos.
Désignation
1
Loquet
2
Cylindre de guidage
Ne saisir l'outil qu'avec des gants de protection.
9 Commande et exploitation
Pos.
Désignation
3
Porte-outil
5
Outil
27
