3. Descrizione del prodotto
3.1 Uso conforme alle indicazioni
L'apparecchio di misura gas di scarico BEA 060 è indi-
cato per le misurazioni dei gas di scarico su veicoli a
benzina.
Sono interessati al controllo tutti i veicoli a benzina
che circolano su strada e sui quali è necessario effet-
tuare delle misurazioni delle emissioni. Le misurazioni
delle emissioni possono essere effettuate da un lato
perché previste dalla legge e dall'altro per la localizza-
zione e la risoluzione di guasti nell'ambito di un con-
trollo in officina. Il prodotto BEA 060 può essere utiliz-
zato come dispositivo indipendente e con BEA 550.
Se BEA 060 e l'accessorio in dotazione non ven-
!
gono utilizzati come indicato dal produttore nel-
le istruzioni per l'uso, la protezione fornita da
BEA 060 e dal relativo accessorio in dotazione può
essere compromessa.
3.2 Requisiti necessari
3.2.1 Ambiente
Utilizzare il prodotto BEA 060 solo in ambienti di
#
officina chiusi.
Posizionare il prodotto BEA 060 su una superficie
#
solida.
Proteggere il prodotto BEA 060 da umidità e piog-
#
gia.
3.2.2 Hardware e software
Computer
#
DDM (Diagnostics Download Manager)
#
BEA-PC con CDC
#
3.3 Fornitura
La fornitura dipende dalla variante di prodotto ordina-
ta. Per maggiori informazioni, vedere BEA Help Center.
https://help.boschdiagnostics.com/BEA/#/home/bea060-scope-of-delivery/it/default
Robert Bosch GmbH
Descrizione del prodotto | BEA 060 | 91 |

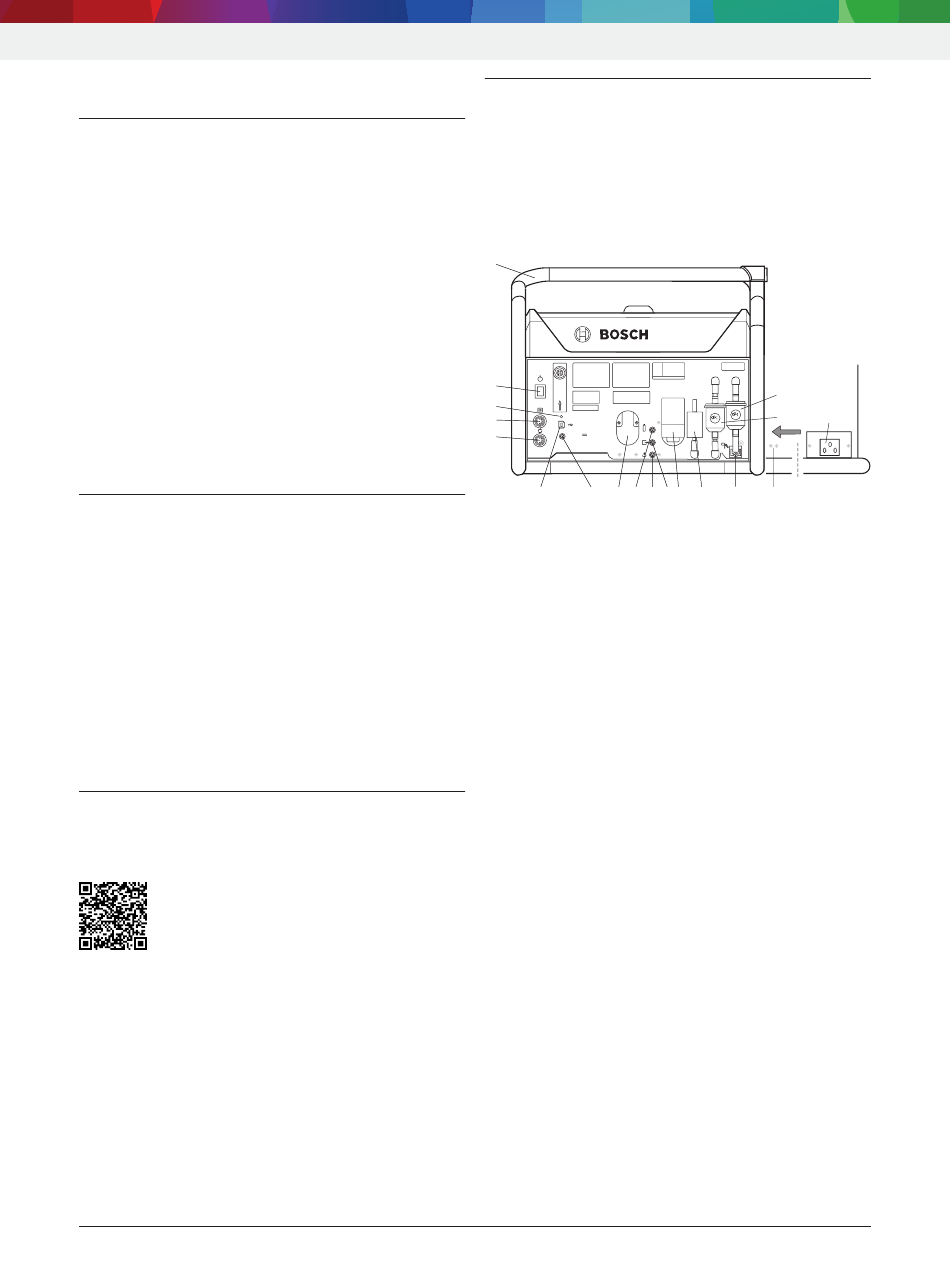

3.4 Descrizione del dispositivo
Il prodotto BEA 060 è costituito da una scheda elettro-
nica con misurazione della temperatura, del numero di
giri e dei gas di scarico. La comunicazione tra il com-
puter e il prodotto BEA 060 può avvenire sia tramite
una connessione Bluetooth che tramite una connessio-
ne USB.
18
17
16
N0
15
14
11-16V
20 W
13 12 11 10 9
(1) Filtro grossolano GF2
(2) Filtro grossolano GF3
(3) Collegamento alla rete elettrica
(4) Fori per fascette serracavo (allentamento della trazione del
cavo di allacciamento alla rete)
(5) Ingresso del gas di misura
(6) Filtro a carbone attivo AF1
(7) Sensore O
2
(8) Uscita gas di misura
(9) Uscita condensa
(10) Ingresso gas di prova
(11) Sensore NO
1)
(12) Connessione per il collegamento del cavo alla presa accendi-
sigari
(13) Porta USB
(14) Connessione per il collegamento del cavo 1 684 463 810
BEA 040 / BDM 300
1)
(15) Collegamento per sensore di temperatura dell'olio
(16) LED
(17) Tasto On/Off
(18) Staffa di sostegno
Accessori speciali
1)
BEA 060
GF 3 GF 2
1
O2 AF I
2
3
459907_1Ko.eps
8 7 6 5 4
1)
|
1 689 989 182 2025-03-28
it
