3. Produktbeschreibung
3.1 Bestimmungsgemäße Verwendung
Das Abgasmessgerät BEA 060 dient der Durchführung
von Abgasmessungen an Benzinfahrzeugen.
Prüflinge sind das gesamte Fahrzeugspektrum von Ben-
zinfahrzeugen, die am Straßenverkehr teilnehmen und
an denen Emissionsmessungen durchgeführt werden
müssen. Emissionsmessungen können einerseits auf
Grund gesetzgeberischer Maßnahmen und anderseits
zur Fehlerlokalisierung und Fehlerbehebung, im Rah-
men des Werkstattbesuches gemacht werden. BEA 060
kann als Stand-Alone-Gerät und bei BEA 550 einge-
setzt werden.
Wenn BEA 060 und das mitgelieferte Zubehör an-
!
ders als vom Hersteller in der Betriebsanleitung vor-
geschrieben betrieben wird, kann der von BEA 060
und dem mitgelieferten Zubehör unterstützte
Schutz beeinträchtigt sein.
3.2 Voraussetzungen
3.2.1 Umgebung
BEA 060 nur in geschlossenen Werkstatträumen
#
betreiben.
BEA 060 auf festen Untergrund stellen.
#
BEA 060 vor Feuchtigkeit und Nässe schützen.
#
3.2.2 Hardware und Software
Computer
#
DDM (Diagnostics Download Manager)
#
BEA-PC mit CDC
#
3.3 Lieferumfang
Lieferumfang ist abhängig von der bestellten Pro-
duktvariante. Weitere Informationen siehe BEA Help
Center
https://help.boschdiagnostics.com/BEA/#/home/bea060-scope-of-delivery/de/default
Robert Bosch GmbH
Produktbeschreibung | BEA 060 | 7 |

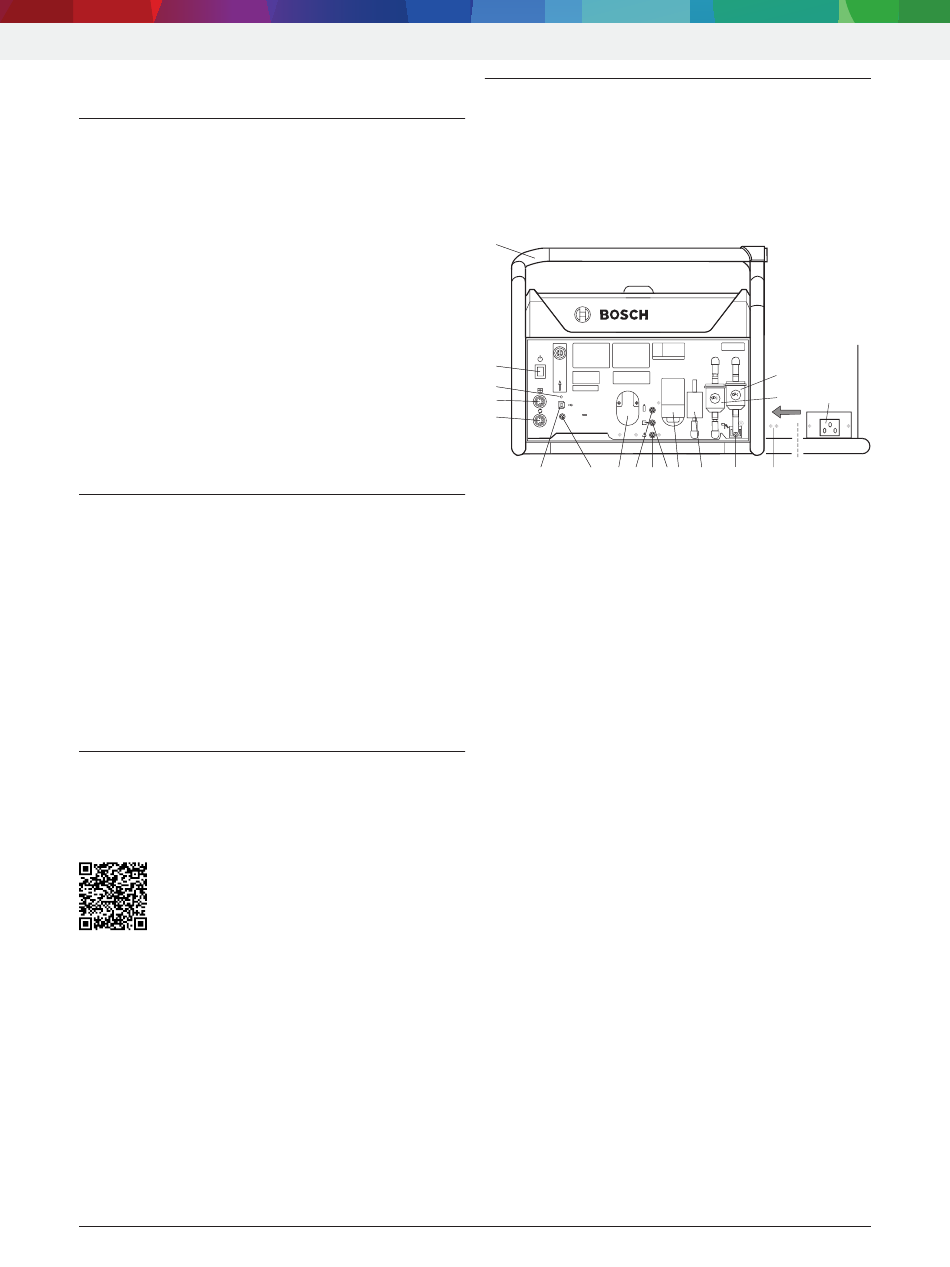

3.4 Gerätebeschreibung
BEA 060 besteht aus Rechner-Leiterplatte mit Tempera-
turmessung, Drehzahlmessung und Abgasmessung. Die
Kommunikation zwischen Computer und BEA 060 kann
entweder über eine Bluetooth-Verbindung oder über
eine USB-Verbindung stattfinden.
18
17
16
N0
15
14
11-16V
20 W
13 12 11 10 9
(1) Grobfilter GF2
(2) Grobfilter GF3
(3) Netzanschluss
(4) Bohrungen für Kabelbinder (Zugentlastung Netzanschlussleitung)
(5) Messgaseingang
(6) Aktivkohlefilter AF1
(7) O -Sensor
2
(8) Messgasausgang
(9) Kondensatausgang
(10) Prüfgaseingang
(11) NO-Sensor
1)
(12) Anschluss für Anschlussleitung Zigarettenanzünderbuchse
(13) USB-Anschluss
(14) Anschluss für Verbindungsleitung 1 684 463 810
BEA 040 / BDM 300
1)
(15) Anschluss für Öltemperatursensor
(16) LED
(17) Ein-/Aus-Taste
(18) Tragebügel
Sonderzubehör
1)
BEA 060
GF 3 GF 2
1
O2 AF I
2
3
459907_1Ko.eps
8 7 6 5 4
zu
1)
|
