3. Opis proizvoda
3.1 Namjenska upotreba
Uređaj za mjerenje ispušnih plinova BEA 060 služi mje-
renju ispušnih plinova na vozilima s benzinskim moto-
rom.
Uzorak ispitivanja cjelokupan je spektar vozila s benzin-
skim motorima koja sudjeluju u prometu, a na kojima
se moraju obaviti mjerenja emisije. Mjerenja emisije
mogu se obavljati u okviru servisa u radionici zbog za-
konodavnih mjera ili utvrđivanja i uklanjanja pogrešaka.
BEA 060 se može upotrebljavati kao samostalan uređaj
i s proizvodom BEA 550.
Kada se BEA 060 i isporučena oprema ne upotre-
!
bljavaju na način koji je proizvođač propisao u upu-
tama za uporabu, može doći do oštećenja zaštite
koja je podržana na BEA 060 i isporučenoj opremi.
3.2 Preduvjeti
3.2.1 Okolina
BEA 060 pokrećite samo u zatvorenim prostorijama
#
radionice.
Postavite BEA 060 na čvrstu podlogu.
#
Zaštitite BEA 060 od vlage.
#
3.2.2 Hardver i softver
Računalo
#
Instalacija DDM-a (Diagnostics Download Manager)
#
BEA-PC s CDC
#
3.3 Opseg isporuke
Opseg isporuke ovisi o naručenoj varijanti proizvoda.
Ostale informacije vidi u BEA Help Center
https://help.boschdiagnostics.com/BEA/#/home/bea060-scope-of-delivery/hr/default
Robert Bosch GmbH
Opis proizvoda | BEA 060 | 77 |

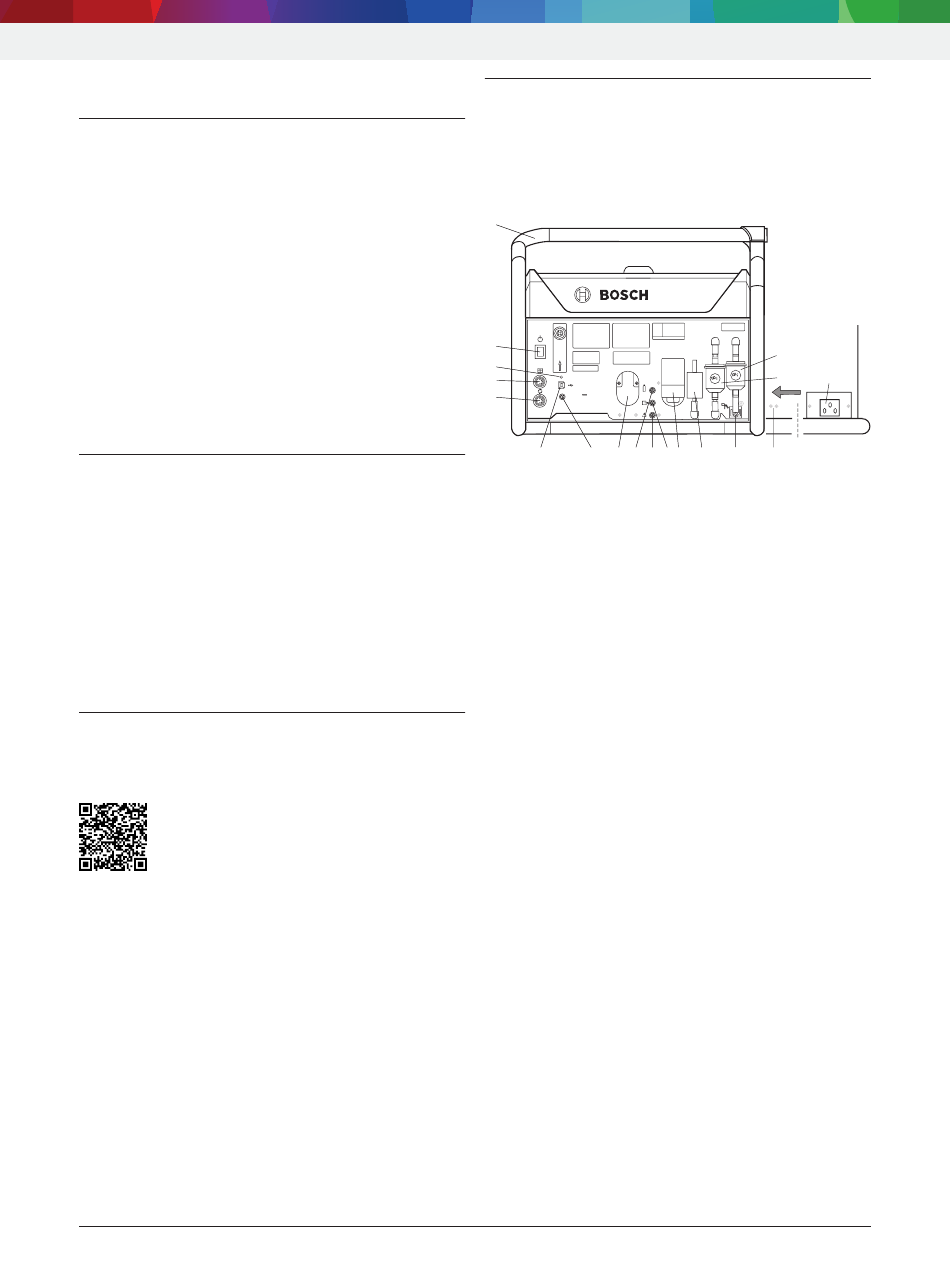

3.4 Opis uređaja
BEA 060 sastoji se od matične ploče računala s mjera-
čima temperature, broja okretaja i ispušnih plinova. Ko-
munikacija između računala i BEA 060 može se odvijati
preko Bluetooth ili USB veze.
18
17
16
N0
15
14
11-16V
20 W
13 12 11 10 9
(1) Grubi filtar GF2
(2) Grubi filtar GF3
(3) Mrežni priključak
(4) Provrti za kabelske vezice (vlačno rasterećenje za mrežni pri-
ključni kabel)
(5) Ulaz mjernog plina
(6) Filtar s aktivnim ugljenom AF1
(7) Senzor za O
2
(8) Izlaz mjernog plina
(9) Izlaz kondenzata
(10) Ulaz za ispitni plin
(11) Senzor za NO
1)
(12) Priključak za priključni vod utičnice za upaljač cigareta
(13) USB priključak
(14) Priključak za spojni kabel 1 684 463 810
BEA 040 / BDM 300
1)
(15) Priključak senzora za temperaturu ulja
(16) LED
(17) Tipka za uključivanje/isključivanje
(18) Nosivi držak
Dodatna oprema
1)
BEA 060
GF 3 GF 2
1
O2 AF I
2
3
459907_1Ko.eps
8 7 6 5 4
za
1)
|
