IMPORTANT.
AVANT D'INSTALLER, EMPLOYER,
OÙ BIEN
COMMENCER TOUT ENTRETIEN A LA POSTE A
SOUDER, IL FAUT LIRE LE CONTENU DE CE MANUEL
EN FAISANT PARTICULIERE ATTENTION
AUX NORMES
DE SECURITE, CONTACTEZ VOTRE DISTRIBUTEUR SI
VOUS N'AVEZ PAS COMPLETEMENT COMPRIS CES
INSTRUCTIONS.
14.
INSTALLATION
11
MISE EN PLACE
2.

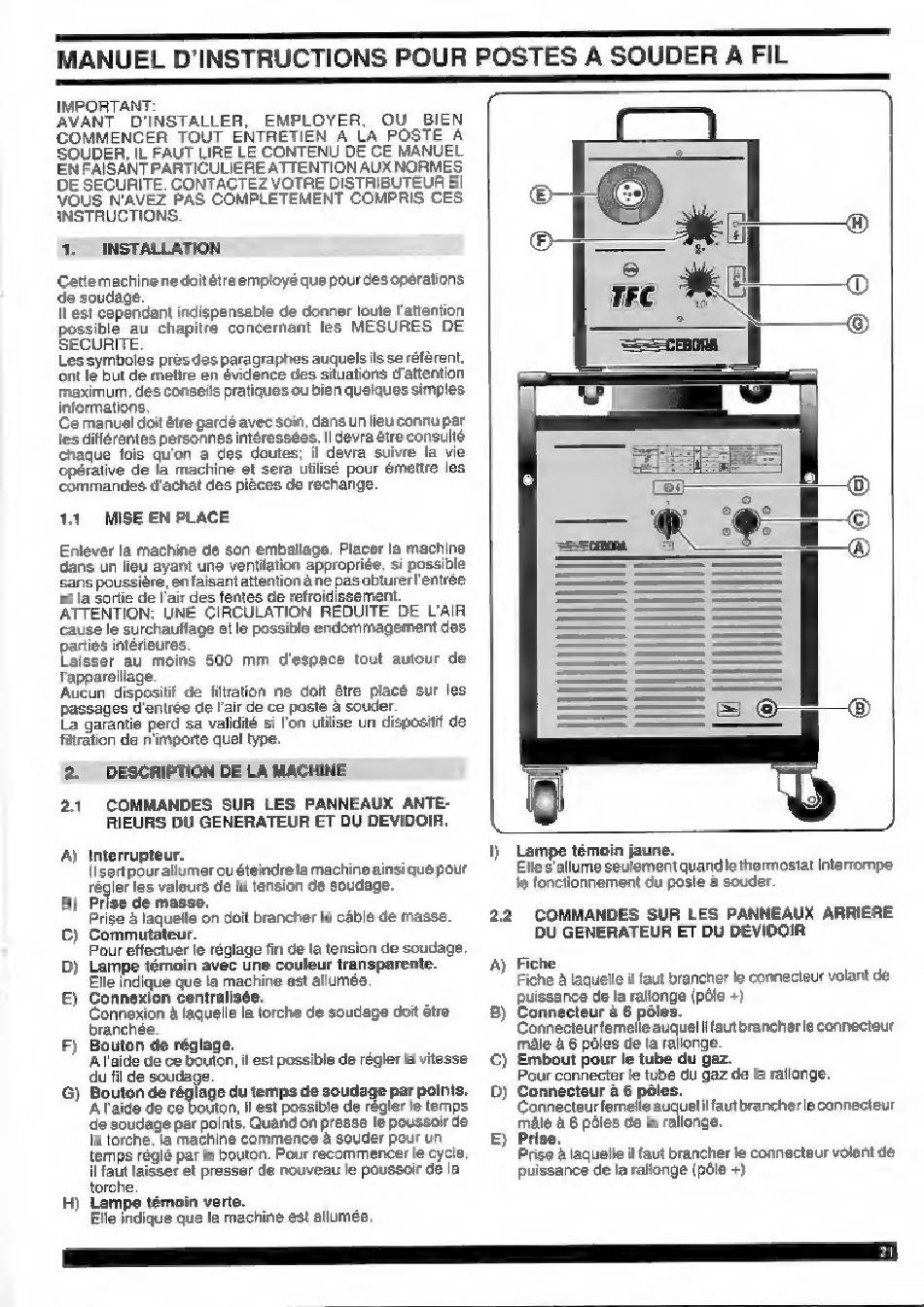

DESCRIPTION DE LA MACHINE
A) Interrupteur.
Ilsertpourallumer
ou éteindre la machine
ainsi que pour
régler les valeurs de la tension de soudage
B) Prise de masse.
Prise à laquelle on doit brancher le câble de masse
C) Commutateur.
Pour effectuer le réglage fin de la tension de soudage.
E) Connexion centralisée.
Connexion à laquelle la torche de soudage doit être
branchée.
F) Bouton de réglage.
À l'aide de ce bouton, il est possible de régler la vitesse
du fil de soudage
H) Lampe témoin verte,
Elle indique que la machine est allumée.
(UN LU
1) Lampe témoin jaune.
Elle s'allume seulement quand le thermostat interrompe
le fonctionnement du poste à souder.
A) Fiche
Fiche à laquelle il faut brancher le connecteur volant de
puissance de la rallonge (pôle +)
B) Connecteur à 6 pôles.
Connecteur femelle auquel ilfautbrancherle connecteur
måle à 6 pôles de la rallonge.
C) Embout pour le tube du gaz.
Pour connecter le tube du gaz de la rallonge.
D) Connecteur à 6 pôles.
Connecteur femelle
auquelilfautbrancherle connecteur
mâle à 6 pôles de la rallonge:
E) Prise.
Prise à laquelle il faut brancher le connecteur volant de
puissance de la rallonge (pôle +)
