Sebo AUTOMATIC X Manuel De L'usager page 14

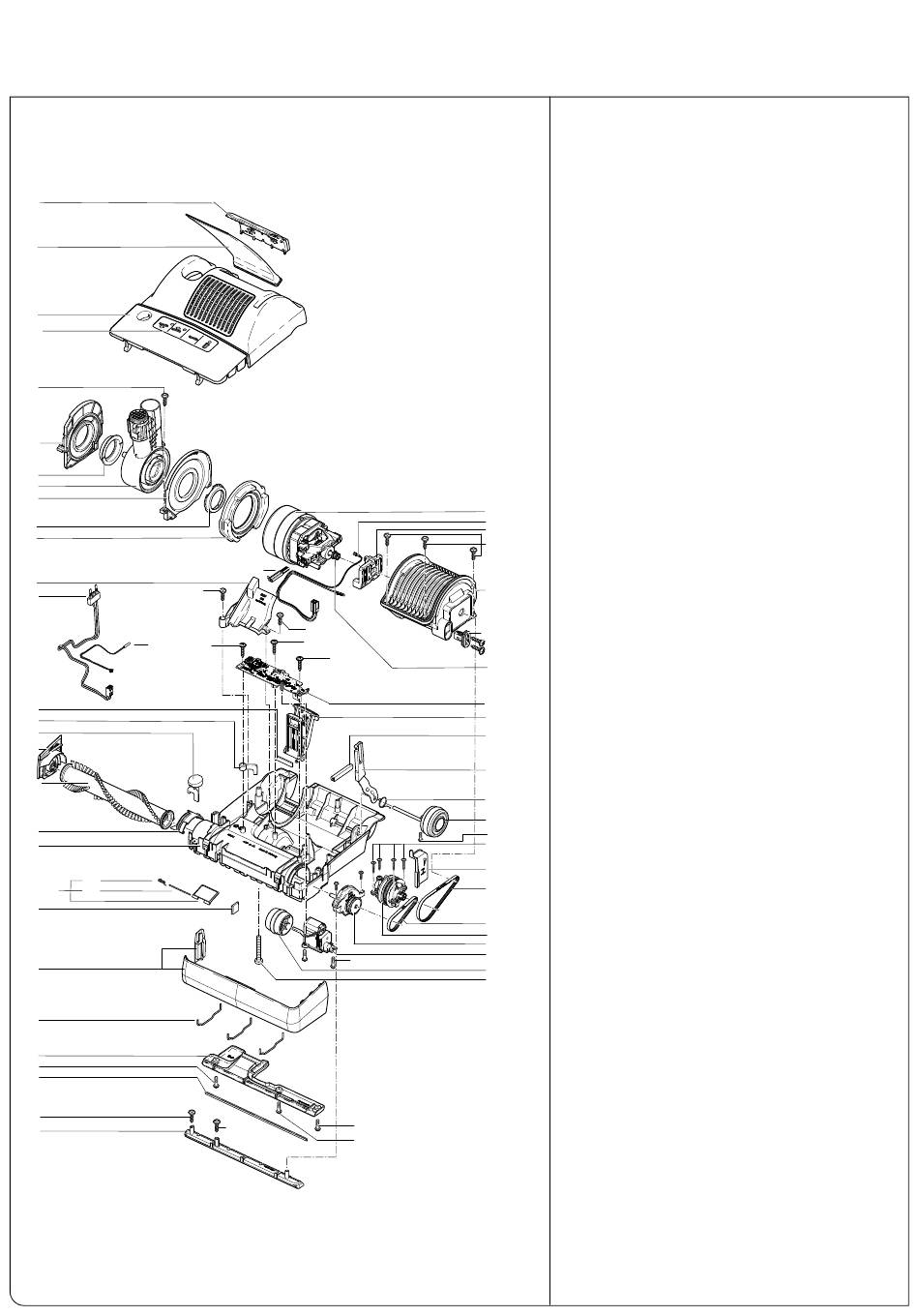

AUTOMATIC X7 SCHÉMA ET LISTE DES PIECES
#91503AM AUTOMATIC X7 - Rouge (rouge foncé/argent) (USA)
#91503FC AUTOMATIC X7 - Rouge (rouge foncé/argent) (Canada)
102
101
100
100a
161
103
104
105
106
107
108
115
161
116
117
120
121
122
127
128
129
130
137
136 138
139
142
143
144
165
145
161
146
14
109a
161
160
160
160
161
2x
164
165
161
165
109
110
111
161
3x
112
113
164
114
118
119
123
124
125
126
164
163
4x
131
132
133
134
135
140
2x
141
162
3x
Tête Motorisée
#91503AM, #91503AM AUTOMATIC X7 Aspirateurs Rouge
Pos. # de pièce Description
100 52106DRSE Couvercle de la tête motorisée, cpl., rouge,
foncé/argent avec pos. 100a
100a 52044SB Panneau d'affichage, argent
101 52038AM Microfiltre d'échappement
102 52029DR Couvercle du filtre d'échappement, cpl.,
rouge foncé
103 52018ER Support du pivot du manche côté droit
avec pos. 117
104 5101 Roulement à bille du pivot du manche côté droit
105 52023ER Assemblage du pivot du manche, cpl.
106 52020ER Support du pivot du manche côté gauche
107 5717 Roulement à bille du pivot du manche
côté gauche
108 52013 Joint de support de moteur, DOMEL
109 52194ER Moteur de l'aspirateur 120V/12 amps
109a 05117S Ensemble brosse carbone
110 52040ER Ensemble cordon du moteur
111 5100 Montage en caoutchouc, DOMEL
112 52059UL Logement du moteur
113 52011ER Réglage du courroie, cpl.
114 5462 Moteur de la poulie 2MR
115 52115ER Couvercle du passage d'air
116 52199ER Ensemble cordon du pivot du manche avec
support de connecteur
117 52103 Interrupteur à lames support de
pivot du manche
118 5870ER Alimentation d'énergie PCB/contrôleur X7/8
100-120V
119 52009OR Pédale, cpl., orange
120 52052 Bande de feutre
121 52054 Guide du cordon
122 52034DR Déclenchement de la brosse tournante
côté droit, rouge foncé
123 52112 Logement de moteur de tampon
124 52021ER Levier du support
125 5107-1 Ressort du support
126 52102GS Roue, cpl. avec axe
127 52032GS Bloc du roulement à billes côté droit, gris noir
128 5010AM Brosse tournante, brins bleus
129 52033ER Déclenchement de la brosse tournante
avec ressort
130 52195GS Chassis X7 cpl. - gris noir, pos. 120+123 inclus,
sin pare-chocs
131 5112SW Couvercle du moteur de la poulie
132 5463 Courroie Opti/Omega 2MR-310-6
133 5110 Courroie 219 3M HTDII-6
134 52108 Senseur, cpl.
135 52111ER Bloc du roulement à billes côté gauche, cpl.
136 5172OR Trappe d'accès, pos.137+138 inclus, orange
137 5304 Ressort de la trappe d'accès
138 5303 Axe de la trappe d'accès
139 5155GS Plaque de frottement
140 5060ER Moteur servo avec boite à vitesse
141 5174GS Roulette de réglage de la hauteur
142 52050GS Pare-chocs X7 LED, gris noir
143 5402 Lacet métallique
144 52110GS Plaque derriere inférieure X7, cpl.
pos.145+160 inclus
145 5400-1 Bande d'étanchéité
146 50404GSER Plaque avant inférieure X7, cpl.
160 01029 Vis C2, 9x13
161 01016 Vis AMTEC, 4,0x16 TORX 20
162 0176 Vis AM 4x30 DIN 7985 TL
163 0104 Vis C 3,9x25 DIN 7981
164 0102 Vis F 3,9x13 DIN 7981
165 0197 Vis M 4x12 Z1
