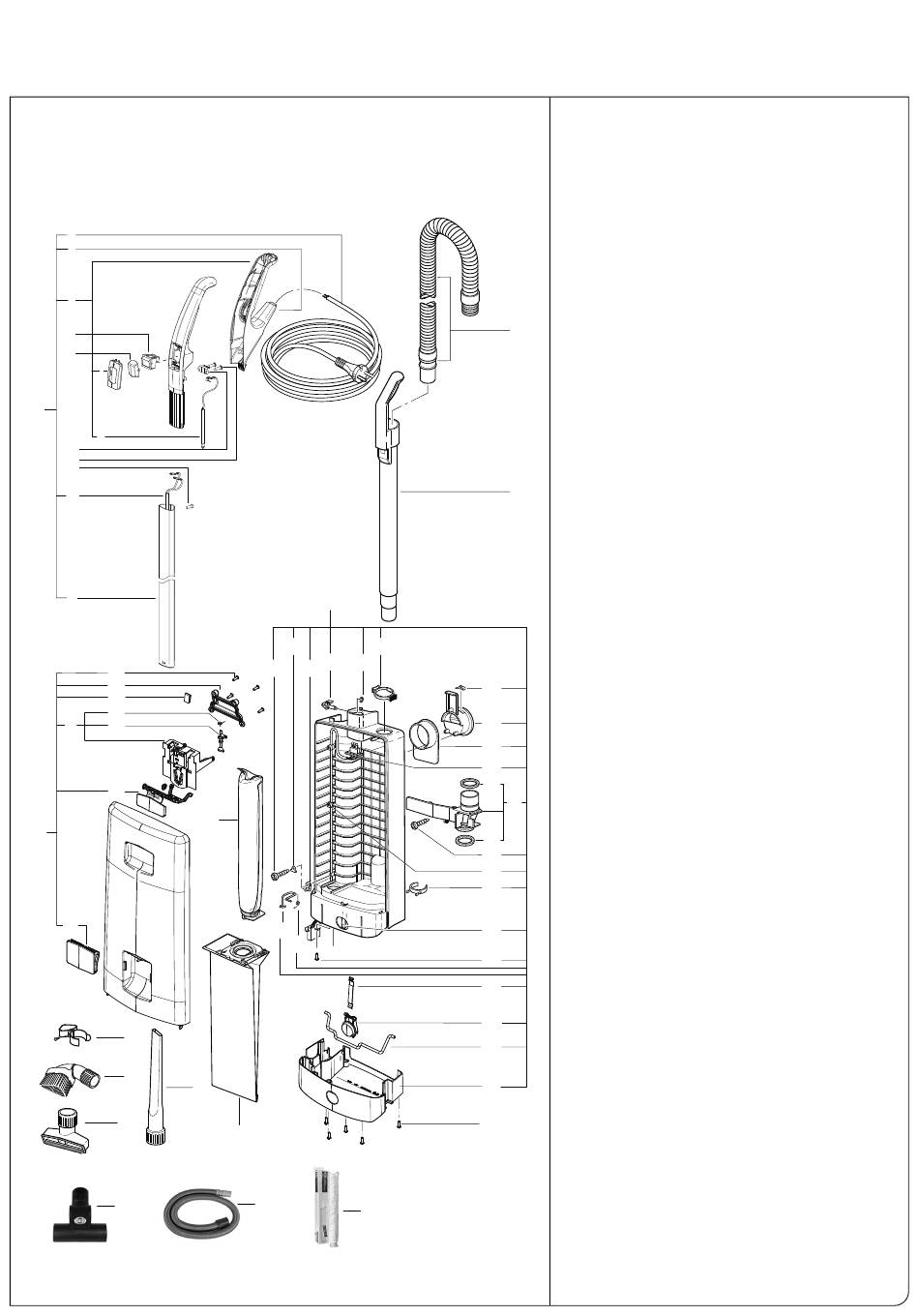

AUTOMATIC X7 PREMIUM SCHÉMA ET LISTE DES PIECES
#91542AM AUTOMATIC X7 Premium - Blanc Arctique (blanc/gris noir) (USA)
#91542FC AUTOMATIC X7 Premium - Blanc Arctique (blanc/gris noir) (Canada)
#91543AM AUTOMATIC X7 Premium - Graphite (gris noir/argent) (USA)
#91543FC AUTOMATIC X7 Premium - Graphite (gris noir/argent) (Canada)
#91540AM AUTOMATIC X7 Premium PET - Noir (noir/argent) (USA)
#91540FC AUTOMATIC X7 Premium PET - Noir (noir/argent) (Canada)
4
3
2
5
6
7
1
9
8
51
52
10
11
54
14
15
16
18
17
19
21
20
55
56
45
46
62
22
24 33
29 53
50 27
61
25
26
60
63
64
Logement du Sac et Manche
#91542AM, #91542FC AUTOMATIC X7 Premium Aspirateurs
Blanc Arctique
Pos. # de pièce Description
1 5642AM Manche cpl., gris noir/blanc
2 51130GS Manche cpl., gris noir/blanc, pos. 7+10 inclus
3 5359GS Œillet
4 5450DG Cordon électrique
5 05113 Interrupteur avec vis
6 5160WE Bouton de l'interrupteur, blanc
7 51072GS Support du bouton de l'interrupteur, gris noir
8 5162 Serre-fils du cordon
9 5253UL Fil–antistatique
10 5298ER Cordon du manche
11 5187 Tube du manche X
12 5040SB Tuyau X, cpl., argent
13 5045GS Tube de nettoyage, gris noir
12
14 51059GS Couvercle, gris noir
15 5319 Ressort du support du sac
16 5091 Ressort du cran de sûreté
17 5360 Cran de sûreté
18 5324 Support du sac cpl., pos. 16+17 inclus
19 51053SB Bouton d'ouverture du couvercle, argent
20 51052SB Couvercle du manche, argent
21 51051WESB Couvercle avant complet, blanc
22 51050WEUL Logement du sac X, cpl., blanc
23 5380GS Couvercle interne cpl., gris noir,
pos. 36+37 inclus
24 1073 Attache
25 5208 Cran de sûreté du filtre
13
26 5210 Ressort de renvoi
27 5164 Serre-fils du cordon
28 51003SB Cran de sûreté du logement du sac, argent
29 1859SB Verrou du manche, argent
30 5721WE Poignée de transport, blanc
31 5703WE Crochet du cordon, blanc
32 5146 Ressort d'arrêt
33 5424SB Anneau de retenue, argent
34 5217ER Cordon interne
35 5266 Serre-fils du cordon
36 5842 Joint
37 5289 Joint
38 1823GS Bague d'attachement, gris noir
39 5084 Ressort de la tige de sûreté
40 5083 Tige de sûreté
41 51002WE Base pare-chocs du logement du sac, blanc
32
45 1092GS Suceur pour les recoins, gris noir
46 1491GS Embout pour les tissus d'ameublement
50 0102 Vis F 3,9x13 DIN 7981
30
51 0103 Vis C 3,9x16 DIN 7981
52 0129 Vis M 4x12
31
53 0161 Bague 4, DIN 6799
34 54 01036 Vis 4x14, Torx 20
55 5460GS Collier de montage avec vis
36
56 1387GS Brosse à poussière
23
60 5093AM Sac-filtre AeraPure™
61 5036AM Microfiltre pré-moteur
#91543AM, #91543FC AUTOMATIC X7 Premium Graphite
37
Exceptions des Aspirateurs
50
1 51132GSSB Manche cpl., gris noir/argent
35
6 51073SB Bouton de l'interrupteur, argent
21 51051GSSB Couvercle avant, cpl., gris noir
38
22 51050GSUL Logement du sac, cpl., gris noir
30 5721GS Poignée de transport, gris noir
31 5703GS Crochet du cordon, gris noir
39
41 51002GS Base pare-chocs du logement du sac, gris noir
#91540AM, #91540FC AUTOMATIC X7 Premium PET Noir
54
Exceptions des Aspirateurs
1 51132SWSB Manche complet, noir/argent
39
2 51130SW Poignée du manche, pos. 7+10 inclus
3 5359SW Œillet, noir
6 51073SB Bouton de l'interrupteur, argent
28
7 51072SW Support du bouton de l'interrupteur, noir
13 5045SW Tube de nettoyage, noir
40
21 51051SWSB Couvercle avant cpl., noir
22 51050SWUL Logement du sac X, cpl., noir
23 5380SW Couvercle interne cpl., pos. 40+41 inclus
41
30 5721SW Poignée de transport, noir
31 5703SW Crochet du cordon, noir
38 1823SW Bague d'attachement, noir
54
41 51002SW Base pare-chocs du logement du sac, noir
45 1092SW Suceur pour les recoins, noir
46 1491SW Embout pour les tissus d'ameublement, noir
62 6179ER Brosse Turbo á main
63 1495AM Tuyau d'extension
64 5425AM Microfiltre pré-moteur d'odeur
15
