Sebo AUTOMATIC X Manuel De L'usager page 19

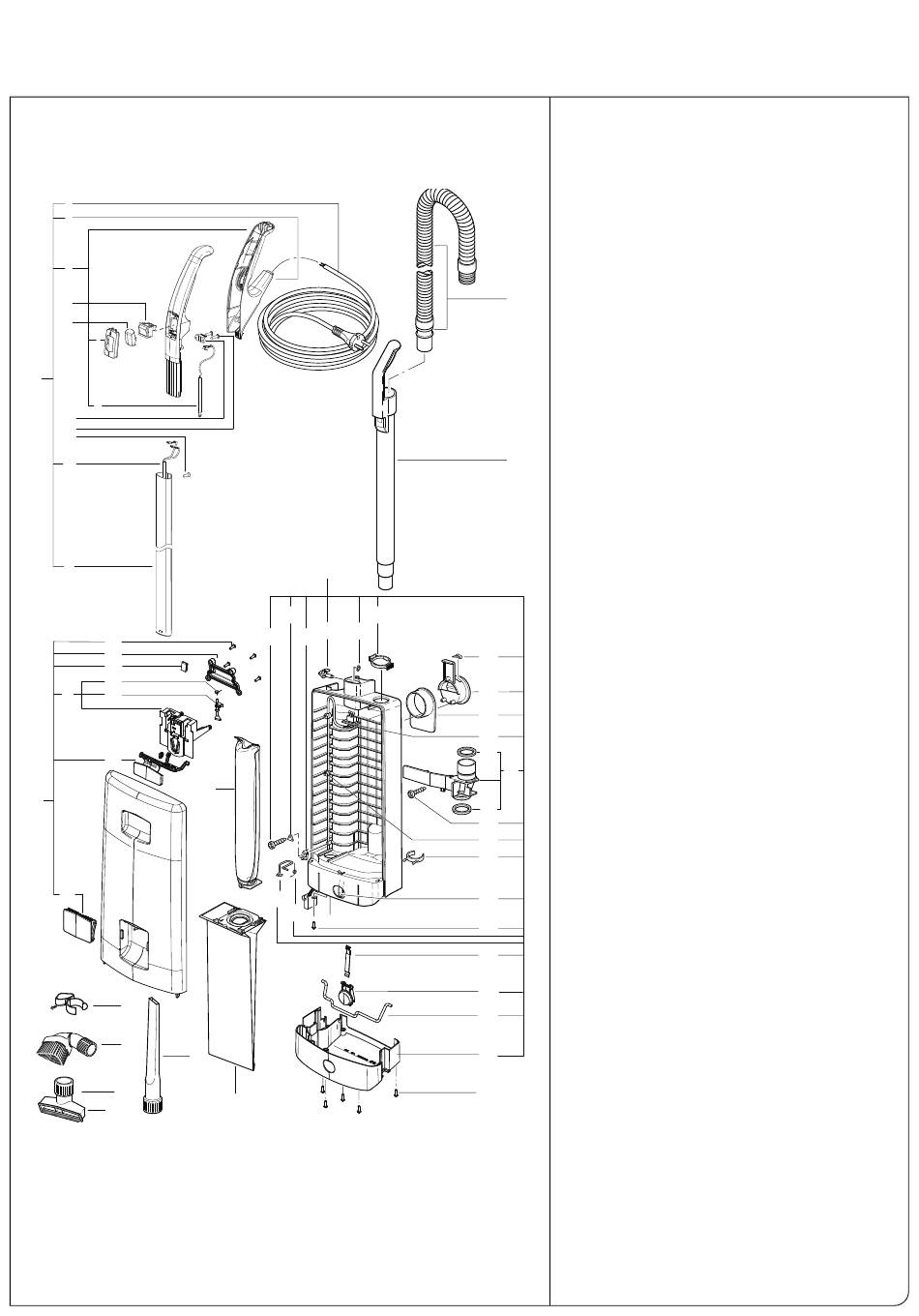

AUTOMATIC X8 SCHÉMA ET LISTE DES PIECES
#91566AM AUTOMATIC X8 - Bleu (bleu foncé/argent) (USA)
#91566FC AUTOMATIC X8 - Bleu (bleu foncé/argent) (Canada)
4
3
2
5
6
7
1
9
8
51
52
10
11
54
14
15
16
18
17
19
61
21
20
55
56
45
46
62
22
24 33
29
53
50 27
25
26
60
Logement du Sac et Manche
#91566AM, #91566FC AUTOMATIC X8 Premium Aspirateurs Bleu
Pos. # de pièce Description
1 51132GSSB Manche cpl., gris noir/argent
2 51130GS
3 5359GS
4 5450DG
5 05113
6 51073SB
7 51072GS
8 5162
9 5253UL
10 5298ER
11 5187
12
12 5040SB
13 5045GS
14 51059GS
15 5319
16 5091
17 5360
18 5324
19 51053SB
20 51052SB
21 51051DBSB Couvercle avant complet, bleu foncé
22 51050DBUL Logement du sac X, cpl., bleu foncé
23 5380GS
13 24 1073
25 5208
26 5210
27 5164
28 51003SB
29 1859SB
30 5721DB
31 5703DB
32 5146
33 5424SB
34 5217ER
35 5266
36 5842
37 5289
38 1823GS
39 5084
32 40 5083
41 51002DB
45 1092GS
30
46 1491GS
50 0102
31
51 0103
52 0129
34
53 0161
36
54 01036
55 5460GS
23
56 1387GS
60 5093AM
61 5036AM
37
50
35
38
39
54
39
28
40
41
54
Manche cpl., gris noir/blanc, pos. 7+10 inclus
Œillet
Cordon électrique
Interrupteur avec vis
Bouton de l'interrupteur, argent
Support du bouton de l'interrupteur, gris noir
Serre-fils du cordon
Fil–antistatique
Cordon du manche
Tube du manche X
Tuyau X, cpl., argent
Tube de nettoyage, gris noir
Couvercle, gris noir
Ressort du support du sac
Ressort du cran de sûreté
Cran de sûreté
Support du sac cpl., pos. 16+17 inclus
Bouton d'ouverture du couvercle, argent
Couvercle du manche, argent
Couvercle interne cpl., gris noir,
pos. 36+37 inclus
Attache
Cran de sûreté du filtre
Ressort de renvoi
Serre-fils du cordon
Cran de sûreté du logement du sac, argent
Verrou du manche, argent
Poignée de transport, bleu foncé
Crochet du cordon, bleu foncé
Ressort d'arrêt
Anneau de retenue, argent
Cordon interne
Serre-fils du cordon
Joint
Joint
Bague d'attachement, gris noir
Ressort de la tige de sûreté
Tige de sûreté
Base pare-chocs du logement du sac, bleu foncé
Suceur pour les recoins, gris noir
Embout pour les tissus d'ameublement
Vis F 3,9x13 DIN 7981
Vis C 3,9x16 DIN 7981
Vis M 4x12
Bague 4, DIN 6799
Vis 4x14, Torx 20
Collier de montage avec vis
Brosse à poussière
Sac-filtre AeraPure™
Microfiltre pré-moteur
19
