Sebo AUTOMATIC X Manuel De L'usager page 20

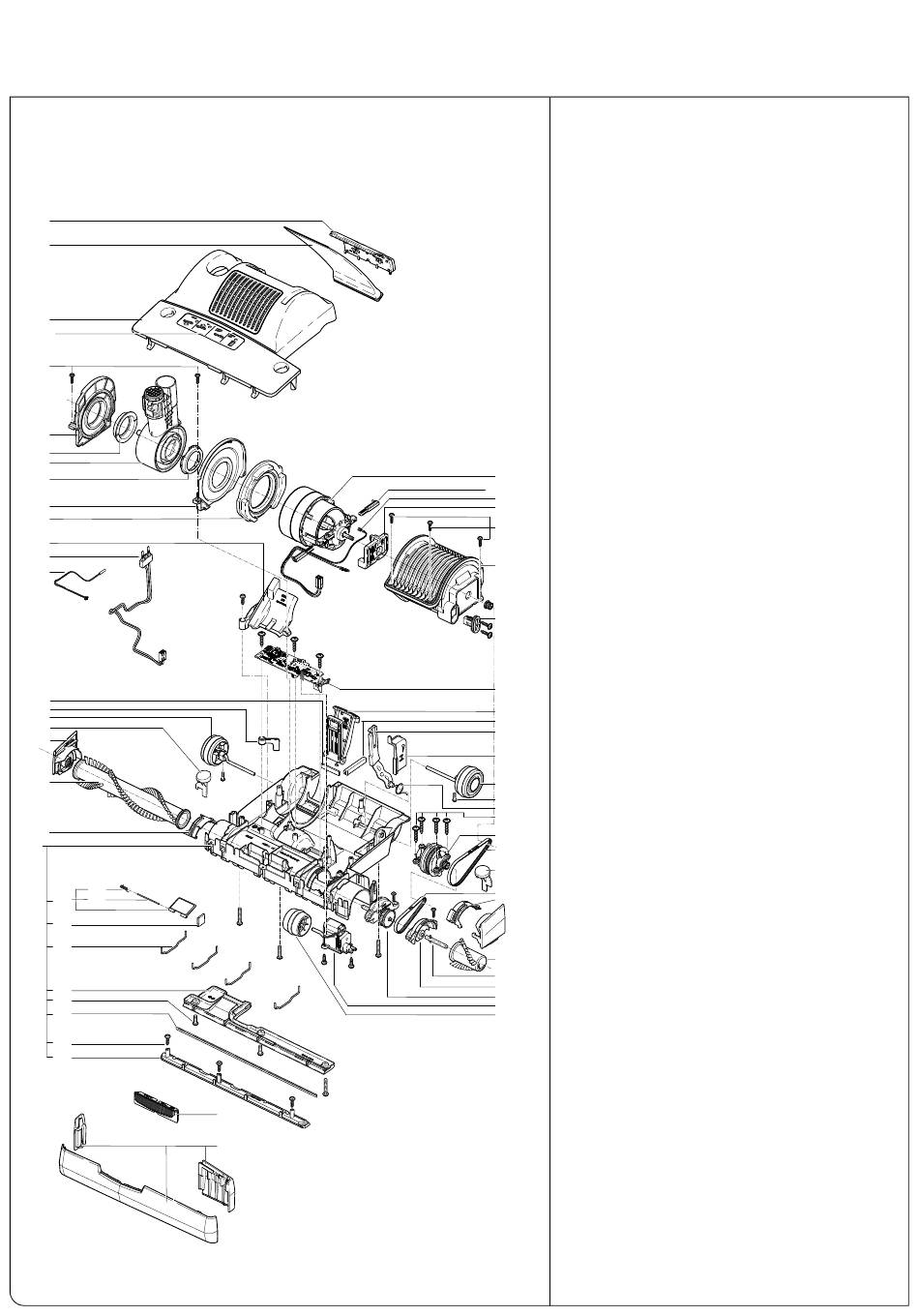

AUTOMATIC X8 SCHÉMA ET LISTE DES PIECES
#91566AM AUTOMATIC X8 - Bleu (bleu foncé/argent) (USA)
#91566FC AUTOMATIC X8 - Bleu (bleu foncé/argent) (Canada)
102
101
100
100a
161
103
104
105
106
107
108
115
116
117
120
121
126
122
127
128
129
130
145
144 146
147
148
149
2x
165
150
3x
161
151
20
161
160
3x
164
161
162
162
162
164
2x
162
152
153
Tête Motorisée
#91566AM, #91566FC AUTOMATIC X8 Aspirateurs Bleu
Pos.
100
100a
101
102
103
104
105
106
107
108
109
109a
110
111
112
113
114
115
116
117
109
118
109a
110
119
111
120
161
121
3x
122
112
123
124
125
126
114
127
113
128
164
129
2x
130
118
131
132
119
133
123
124
134
135
131
136
126
137
164
138
125
139
163
140
4x
134
141
142
132
143
133
144
145
2x 135
146
136
161
147
2x
148
149
137
138
150
151
139
152
140
141 153
142
160
143
161
162
163
164
165
# de pièce Description
52122DBSE Couvercle de la tête motorisée, cpl., bleu
foncé/argent,
avec pos. 100a
52044SB Panneau d'affichage, argent
52038AM Microfiltre d'échappement
52029DB Couvercle du filtre d'échappement, cpl.,
bleu foncé
52018ER Support du pivot du manche côté droit avec
pos. 117
5101 Roulement à bille du pivot du manche, côté droit
52023ER Assemblage du pivot du manche X7, cpl.
52020 Support du pivot du manche côté gauche
5717 Roulement à bille du pivot du manche
côté gauche
52013 Joint de support de moteur
52194ER Moteur de l'aspirateur 120V/12 amps
05117S Ensemble brosse carbone
52040ER Ensemble cordon du moteur, 2 fils
5100 Montage en caoutchouc
52059UL Logement du moteur
52011ER Réglage du courroie, cpl.
5462 Moteur de la poulie
52115ER Couvercle du passage d'air
52199ER Ensemble cordon du pivot du manche avec
support de connecteur
52103 Interrupteur à lames pivot du manche X-2017
5870ER Alimentation d'énergie PCB/contrôleur X7/8
100-120V
52009OR Pédale, cpl., orange
52052 Bande de feutre
52054 Guide du cordon
52034DB Déclenchement de la brosse tournante côté droit,
bleu foncé
52112 Logement de moteur de tampon
52021ER Levier du support
5107-1 Ressort du support
52102GS Roue, cpl. avec axe, gris noir
52032GS Bloc du roulement à billes côté droit, gris noir
5290AM Ensemble brosse tournante X8, brins bleus
52033ER Déclenchement de la brosse tournante côté droit
avec ressort
52196GS Chassis X8 cpl., gris noir, pos. 120+123 inclus,
sin pare-chocs
5112SW Couvercle du moteur de la poulie
5463 Courroie Opti/Omega 2MR-310-6
52224DB Déclenchement de la brosse tournante
côté gauche, bleu foncé
52188ER Senseur X8, cpl.
5110 Courroie 219 3M HTDII-6
52248ER Déclenchement de la brosse tournante
côté gauche, avec ressort
52134GS Couvercle du brosse côté gauche X8, gris noir
5815ER Brosse de bord X8, brins bleus
5237 Extension d'arbre
52131 Roulement scellé X8
52121 Bloc du roulement à billes côté gauche, cpl.
5060ER Moteur servo avec boite à vitesse
5174GS Roulette de réglage de la hauteur
5172OR Trappe d'accès, cpl, pos.145+146 inclus, orange
5304 Ressort de la trappe d'accès
5303 Axe de la trappe d'accès
5155GS Plaque de frottement
5402 Lacet métallique
52120GS Plaque derriere inférieure, X8 cpl.
pos.150+165 inclus
5400-2 Bande d'étanchéité
52118GS Plaque avant inférieure, X8 cpl.
52016ER Assemblage de LED, cpl.
52202GS Pare-chocs X8 LED, gris noir, 3 pcs.
01029 Vis C2, 9x13
01016 Vis AMTEC, 4,0x16 TORX 20
0176 Vis AM 4x30 DIN 7985 TL
0104 Vis C 3,9x25 DIN 7981
0102 Vis F 3,9x13 DIN 7981
0197 Vis M4x12 Z1
