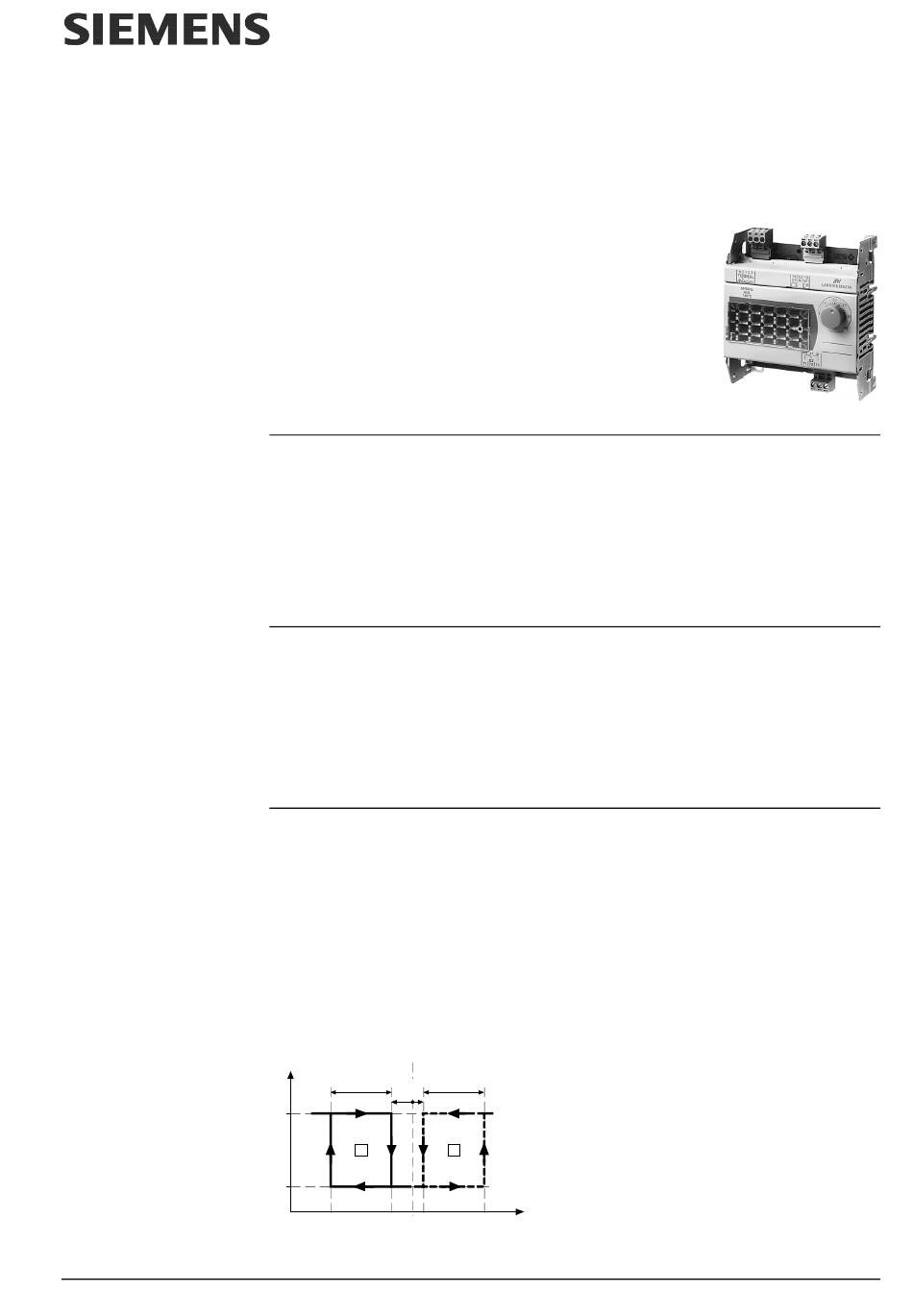

Siemens CLASSIC RKN2 Mode D'emploi

Domaines
d'application
Fonctions
Sorties tout ou rien
Siemens Building Technologies
Landis & Staefa Division
CLASSIC
Régulateurs universels
proportionnels
avec une ou deux sorties tout ou rien
Régulateurs universels proportionnels
• Régulation de la température, de l'hygrométrie, de la qualité de l'air,
de la pression, etc.
• Application avec sondes passives Ni1000 ou sondes actives 0...10 V−
• Tension d'alimentation 24 V~
• Une ou deux sorties libres de potentiel pour la commande tout ou rien
230 V~ / 5(2) A
Les régulateurs proportionnels électroniques RKN2 et RKN22 sont conçus pour le fonc-
tionnement autonome dans des installations de ventilation, climatisation, (de chauffage)
de petite taille. Ils conviennent pour la régulation de la température, de l'hygrométrie, de
la pression, de la qualité d'air etc.
La sortie relais tout ou rien (RKN22 : deux sorties) peut être utilisée pour la mise en
marche/arrêt de pompes, compresseurs, batteries chaudes etc.
Les entrées des régulateurs sont compatibles avec les sondes passives Ni1000, les
sondes actives délivrant un signal de sortie 0...10 V− ainsi qu'avec des potentiomètres
passifs et actifs (par. ex. BSGN-...) ou avec le multicompensateur universel RKN-S. Un
signal de sonde ou de potentiomètre peut être utilisé par plusieurs régulateurs.
Le régulateur RKN2 délivre le signal de sortie tout ou rien via un contact de relais inver-
seur libre de potentiel et le RKN22 via deux contact de relais inverseurs.
Le réglage et le paramétrage du régulateur s'effectue sur 3 niveaux. A l'aide de com-
mutateurs et de potentiomètres, on règle les fonctions (chauffage ou refroidissement)
ainsi que les autres paramètres de régulation.
Relais
x
d
x
of f
on
A
off
w
1
x
40281A
d
B
x [°C]
3
RKN2
RKN22
Légende :
x valeur mesurée
w consigne
1
x point de déclenchement
off
x différentiel
d
A séquence de chauffage
B séquence de refroidissement
CA2N3391F / 09.1999
391
1/4
