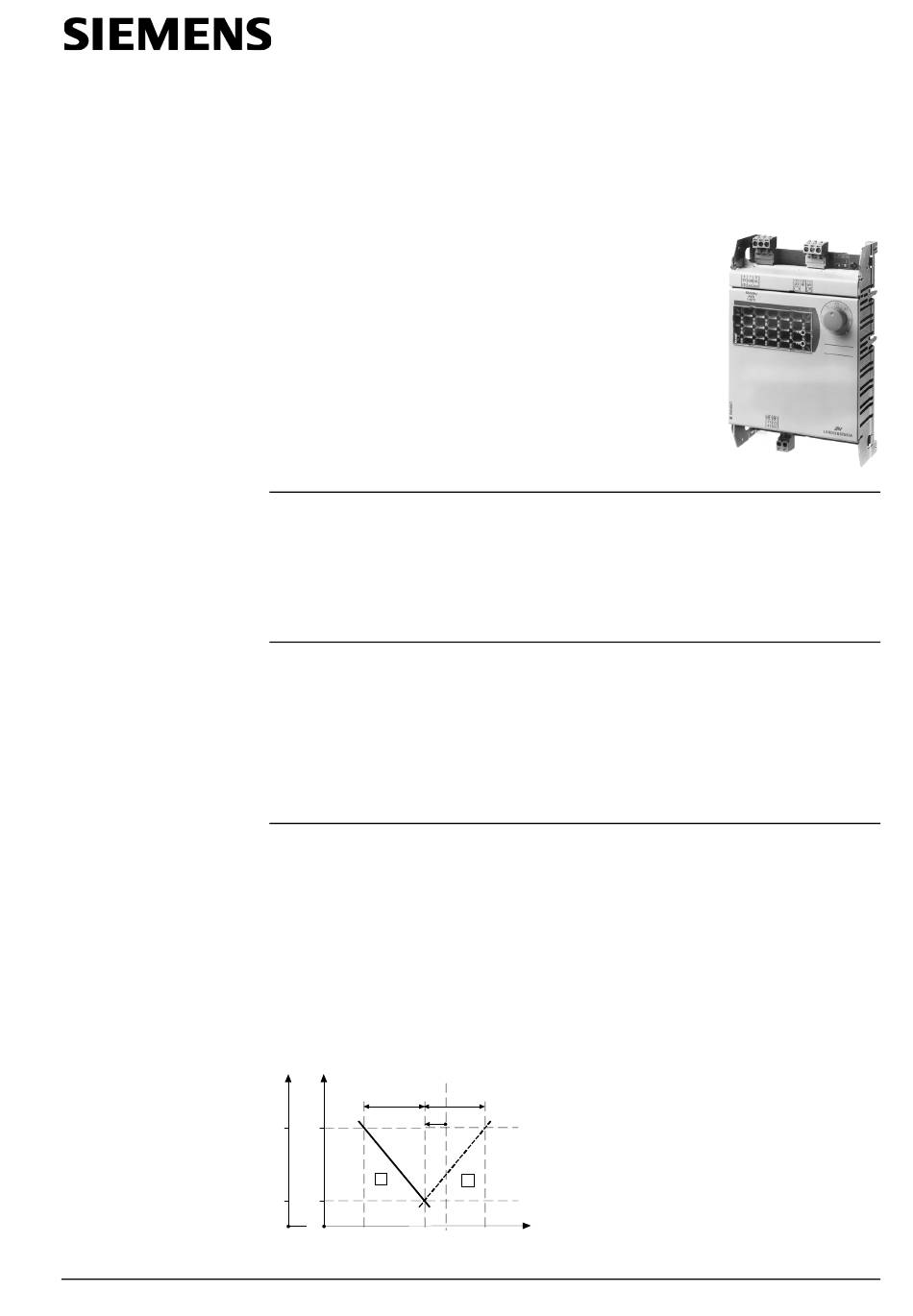

CLASSIC
Régulateurs de cascade
avec une ou deux sorties progressives
Régulateurs électroniques de cascade
• Régulation de la température et de l'hygrométrie
• Application avec sondes passives LS-Ni1000 ou sondes actives 0...10 V−
• Tension d'alimentation 24 V~
• Une ou deux sorties progressives 0...10 V−

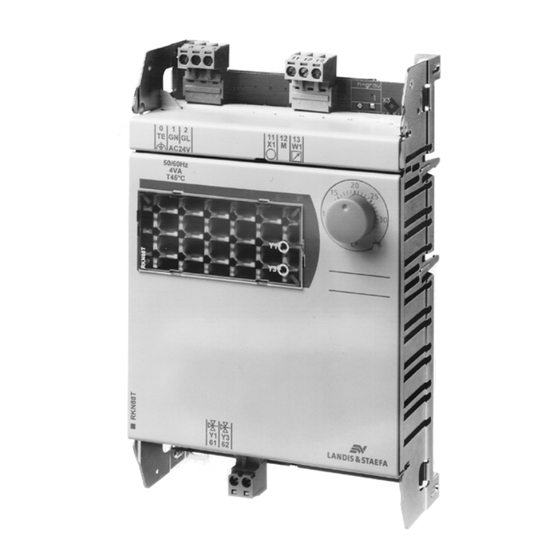

Les régulateurs électroniques de cascade RKN8-L et RKN88-L sont conçus spéciale-
ment pour la régulation du soufflage dans des installations de ventilation, climatisation
(et de chauffage) de petite taille. Ils conviennent pour la régulation de la température, de
l'humidité relative.
La sortie progressive (RKN88-L : deux sorties progressives) peut être utilisée pour la
commande directe de vannes progressives ou de servomoteurs de registre.
Les entrées des régulateurs sont compatibles avec les sondes passives Ni1000, les
sondes actives délivrant un signal de sortie 0...10 V, ainsi qu'avec des potentiomètres
passifs et actifs (par exemple BSGN-TC ou BSGN-TZ) ainsi qu'avec le multicompensa-
teur universel RKN-S.
Le régulateur RKN8-L délivre un signal progressif 0...10 V− et le RKN88-L délivre deux
signaux progressifs 0...10 V−.
Le réglage et le paramétrage du régulateur s'effectue sur 3 niveaux. A l'aide de com-
mutateurs et de potentiomètres, on règle les fonctions (chauffage ou refroidissement)
ainsi que les autres paramètres de régulation.
y [V] y [V]
m u
x
c
x
a
8 10
A
4 0
0
Légende :
70237
y Signal de sortie
x
c
Bd Signal de demande
x Ecart entre point d'enclenchement de la
a
batterie chaude/froide et consigne
x Plage de travail
c
A Séquence de chauffage
B
B Séquence de refroidissement
u 'universel' pour organes de réglage 0...10 V
m 'magnetic' pour vannes magnétiques
Bd
progressives
395
3
RKN8-L
RKN88-L
CA2N3395F / 09.1999
