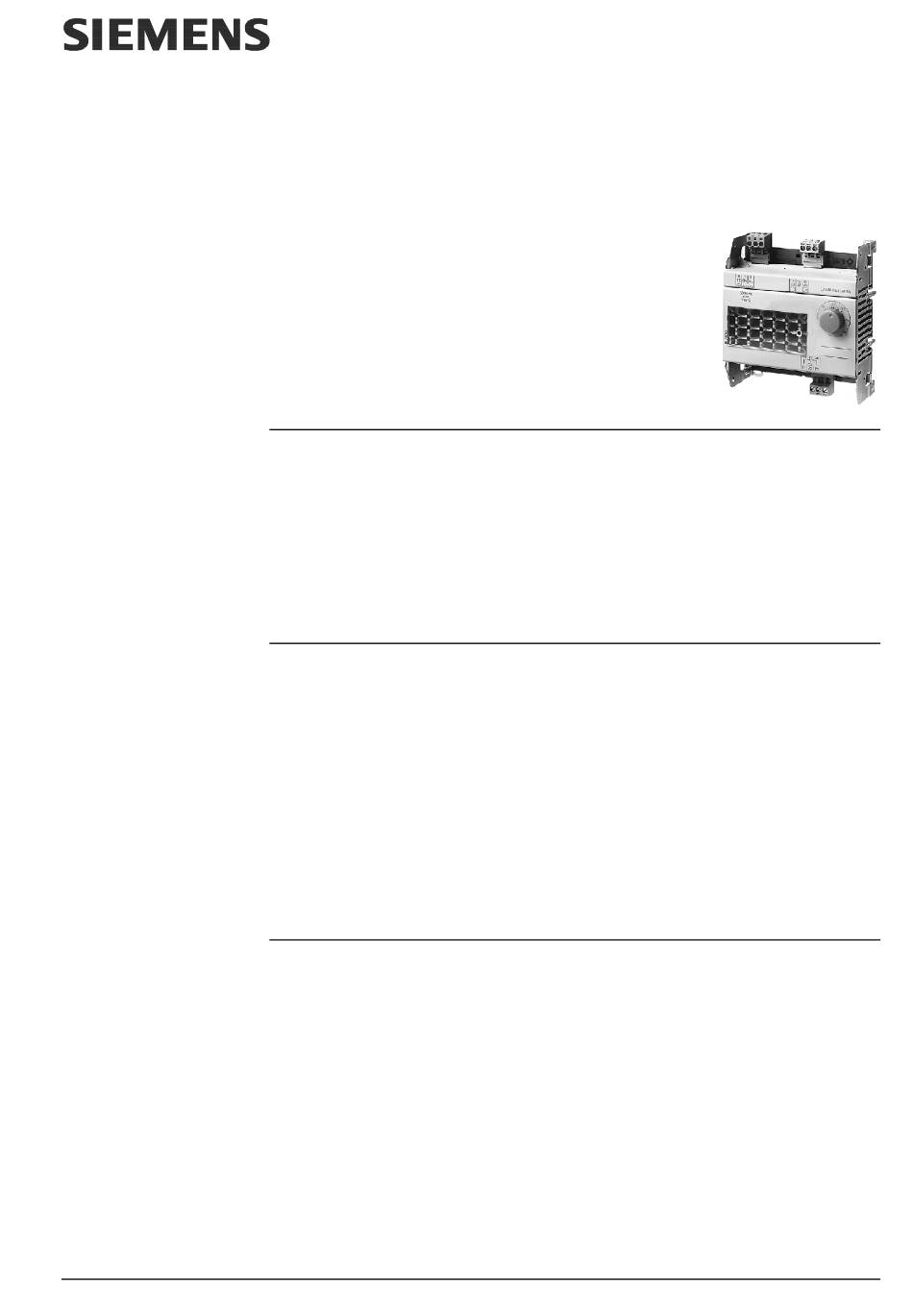

CLASSIC
Multicompensateur
universel
pour les régulateurs RKN... (LS-Ni1000 / 0...10 V−)
Décalage de la consigne en fonction d'une deuxième grandeur perturbatrice telle
que température extérieure, température de surface de fenêtre, pression, etc.
• Compensation été/hiver
• Décalage de la consigne d'hygrométrie (piscine couverte par ex.)
• Décalage universel
• Décalage réglable dans les quatre quadrants
• Un ou deux quadrants au choix
• Limitation du décalage de la consigne
Le multicompensateur universel RKN-S est utilisé en association avec un régulateur
CLASSIC RKN... Le multicompensateur universel et le régulateur RKN... sont conçu
pour le fonctionnement autonome dans les installations de ventilation et de climatisa-
tion.
Le décalage de la consigne convient pour les fonctions suivantes :
• Compensation été/hiver (consigne de l'ambiance en fonction de la température exté-
rieure)
• La température de surface de fenêtre influe sur la consigne d'hygrométrie dans une
piscine couverte
• La compensation de la température d'eau glacée en été (pour plafonds rafraîchis-
sants)
• La pression corrige une consigne de température ou inversement, etc.
Une sonde passive LS Ni 1000 ou une sonde active avec un signal de 0...10 V− est
reliée au multicompensateur universel RKN-S. Cette sonde enregistre la deuxième
grandeur de perturbation (par ex. température extérieure etc.). La sonde de régulation
est raccordée directement au régulateur RKN....
Il est également possible de raccorder un potentiomètre actif (par ex. BSGN-100) ou
passif (par ex. BSGN-TC au RKN-S).
Un signal de sonde ou de potentiomètre peut être utilisé pour plusieurs modules de dé-
calage de consigne.
La grandeur de référence Y
la sortie du RKN-S est directement transmise à l'entrée de consigne du régulateur. La
grandeur de référence peut être raccordée à plusieurs régulateurs.
Le réglage et le paramétrage se font sur 3 niveaux: les fonctions, points d'enclenche-
ment, la pente et la limitation maximale sont réglés à l'aide de commutateurs de codage
sur le multicompensateur universel RKN-S.
(avec LS-Ni1000 ou niveau de tension 0...10 V−) délivrée à
w
389
3
RKN-S
CA2N3389F / 05.1999
1/4
