Siemens CLASSIC RKN2 Mode D'emploi page 2
Références et
désignations
Accessoires
Commande
Périphériques
Côté entrées
Côté sorties
Exécution
Impression sur le boîtier
-
Veuillez tenir compte
des annotations dans cette
documentation.
Eléments de service
et d'affichage
Attention
CA2N3391F / 09.1999
2/4
Deux types de régulateur sont disponibles ; ils se distinguent par le nombre de sorties :
régulateur universel à une sortie TOR
RKN2
RKN22
régulateur universel à deux sorties TOR
Possibilité de commander à part un afficheur numérique
régulateur, voir fiche produit CA2N3397.
Veuillez indiquer sur votre commande la quantité, la désignation et la référence.
Exemple :
2 régulateurs universels RKN22
Presque toutes les sondes de température (Ni1000), d'hygrométrie (0...10 V−) et de
qualité d'air (0...10 V−) peuvent être raccordées aux entrées des régulateurs RKN2 et
RKN22. Sont également compatibles les potentiomètres de consigne BSGN-T... ou
BSGN-100 Une correction de la consigne peut être commandée par un multicompen-
sateur universel RKN-S.
L'ensemble des appareils périphériques raccordables aux sorties des régulateurs figure
dans la vue d'ensemble de la gamme de régulation CLASSIC (fiche CA2N3390).
N'importe quel appareil ne dépassant pas la puissance adéquate peut être raccordé au
contact inverseur libre de potentiel (230 V~ / 5(2) A), (le RKN22 possède 2 relais).
Le régulateur RKN... est contenu dans un boîtier métallique. Celui-ci comporte l'ensem-
ble de l'électronique, les éléments de service et les bornes de raccordement.
Afin d'éviter les câblages erronés, les bornes auxquelles peut être raccordée la tension
230 V~ (sorties de relais), sont séparées localement des autres bornes.
Un emplacement est prévu pour l'afficheur numérique BA-RK (en option).
7
6
5
4
9
• Le potentiomètre du niveau de réglage 1 est accessible de l'extérieur.
• Les commutateurs de codage et les potentiomètres du niveau 2 sont protégés par un
couvercle en tôle.
• Les commutateurs de codage du niveau 3 et l'emplacement pour l'afficheur numéri-
que se trouvent sous un capot transparent.
Il est conseillé d'utiliser un arrêtoir de câble pour les câbles vers les bornes 230 V~ (8).
et
2 potentiomètres de consigne BSGN-TC
70233

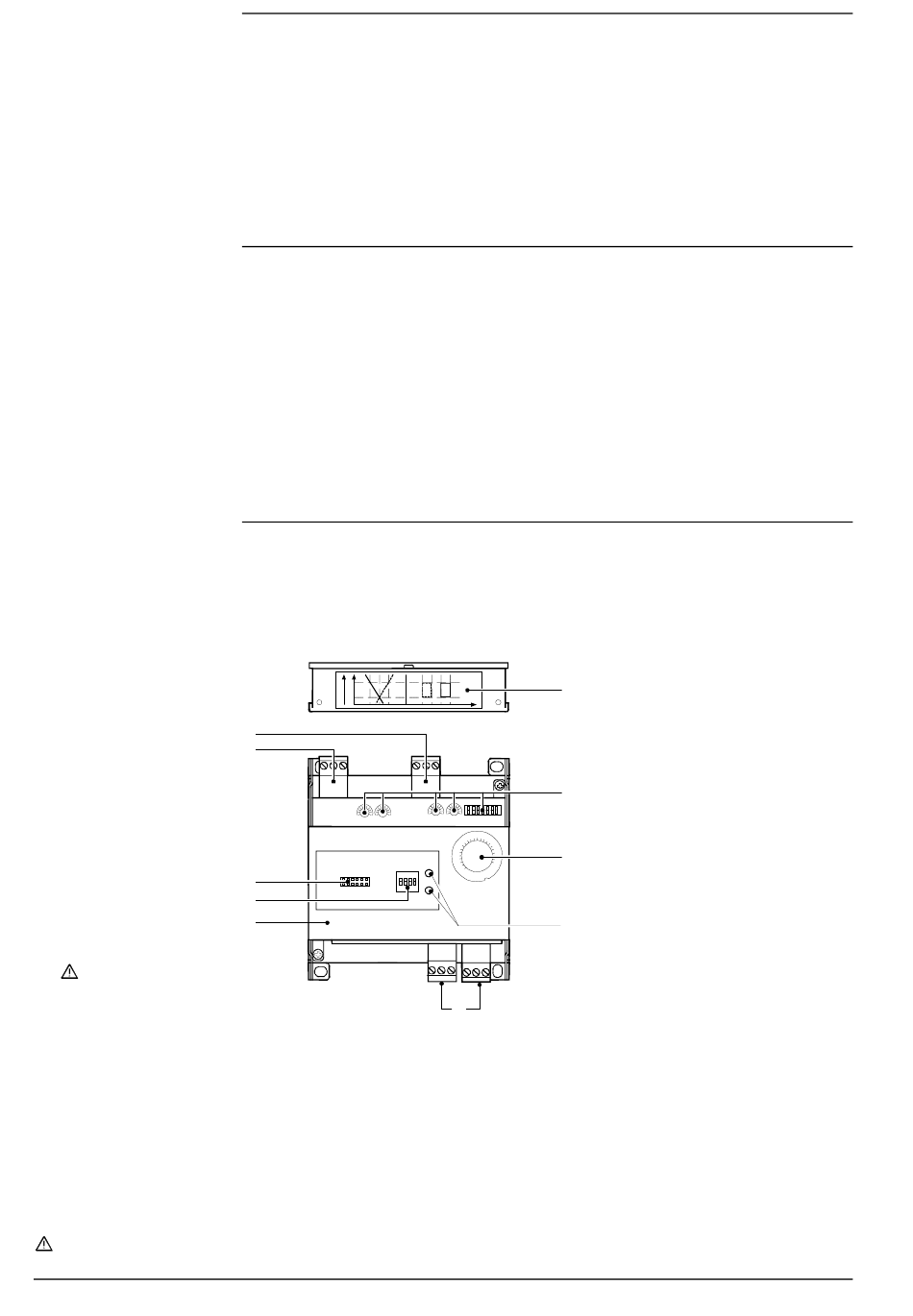

Légende (exemple pour RKN22) :
3
Niveau de réglage 1 :
1
Niveau de réglage 2 :
2
2
3
Niveau de réglage 3 :
20
15
25
4
1
10
30
°
5
10
Divers :
6
7
8
8
9
10 Affichage des sorties par LED
embrochable dans le
BA-RK
Bouton rotatif pour le réglage interne de
la consigne.
Commutateur et potentiomètre de ré-
glage.
Schéma des séquences sous le capot.
Commutateurs de codage pour l'adap-
tation des sondes et des potentiomètres
externes
Emplacement pour afficheur numérique
BA-RK
Bornes de raccordement de
l'alimentation 24 V~
Bornes de raccordement pour les si-
gnaux d'entrée (sondes et potentiomè-
tres de consigne)
Bornes de raccordement des contacts
de relais
Boîtier métallique
