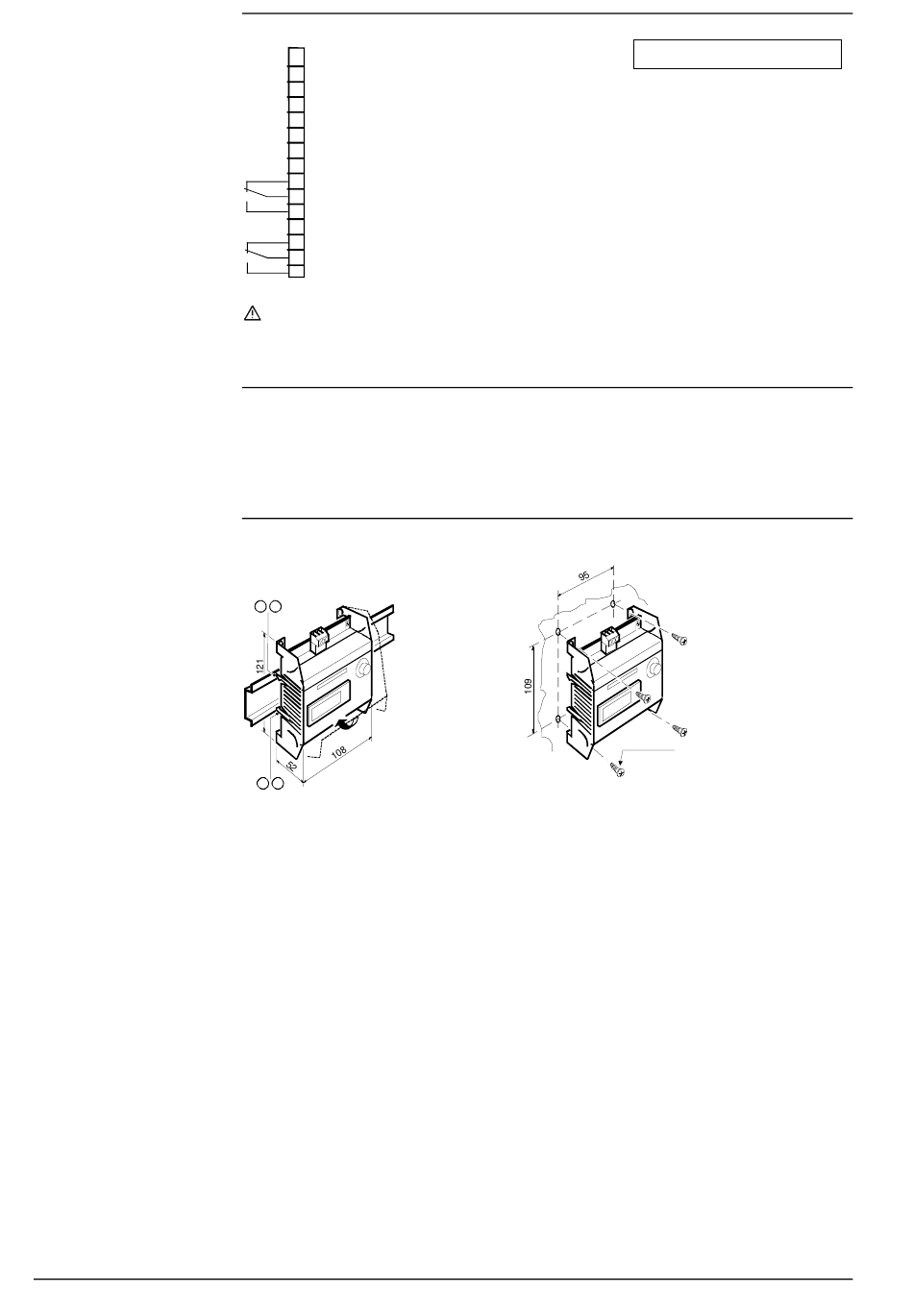

Bornes de
raccordement
Schémas de
raccordement
Encombrements
Dimensions en mm
CA2N3391F / 09.1999
4/4
40329
0 TE Terre
1
GN Neutre secondaire
2
GL Phase secondaire 24 V~
11
X1 Sonde (Ni1000 / 0...10 V−)
12
M Référence de sonde Ni1000
13
W1 Potentiomètre externe
71
72
Q2 Relais tout ou rien, libre de potentiel, 230 V~ / 5(2) A
73
76
77
Q4 uniquement RKN22 : Relais tout ou rien, libre de potentiel, 230 V~ / 5(2) A
78
Respecter les caractéristiques des contacts de relais : max. 230 V~ / 5(2) A
Vous trouverez les schémas de raccordement correspondant aux différentes applica-
tions et aux câblages des appareils périphériques dans la fiche CA2N3398, «Bases
d'ingénierie et d'installation».
1 4
2 3
Montage sur rail DIN
(Type de rail EN50022-35 x 7,5)
Montage
1 Engager la partie supérieur
2 Encliqueter la partie inférieure
Démontage
3 Débrocher la partie inférieure
4 Soulever la partie supérieure
© 1999 Siemens Building Technologies AG
GN = point de référence (Commun)
40818
max. ø 4,5 mm
Montage direct
Sous réserve de modifications
Siemens Building Technologies
Landis & Staefa Division
