Mode d'emploi
Mode d'emploi
Landis & Staefa RVL470
Vue d'ensemble de l'appareil........................................ 2, 3
Signification des symboles sur l'afficheur ......................... 4
Utilisation de la touche INFO............................................ 5
Régimes de fonctionnement............................................. 6
Mise en service du chauffage........................................... 7
Dérogation au programme de chauffe............................ 10
Lire ou modifier les paramètres de réglage .................... 11
Réglage des consignes d'ambiance ............................... 12
Modifier le programme de chauffe ................................. 13
Entrer les dates de congés............................................. 16
Réglage de l'horloge....................................................... 17
Conseils en cas d'anomalie............................................ 19
Conseils de dépannage - régime manuel ...................... 20
Siemens Building Technologies AG
431926350d
1/24

Publicité

Table des Matières
loading

Manuels Connexes pour Siemens RVL470

Sommaire des Matières pour Siemens RVL470

  • Page 1: Table Des Matières

    Mode d'emploi Mode d'emploi Landis & Staefa RVL470 Vue d'ensemble de l'appareil........2, 3 Signification des symboles sur l'afficheur ......4 Utilisation de la touche INFO..........5 Régimes de fonctionnement..........6 Mise en service du chauffage........... 7 La température ambiante n'est pas correcte ....8 Dérogation au programme de chauffe......
  • Page 2 2/24 431926350d Siemens Building Technologies AG...

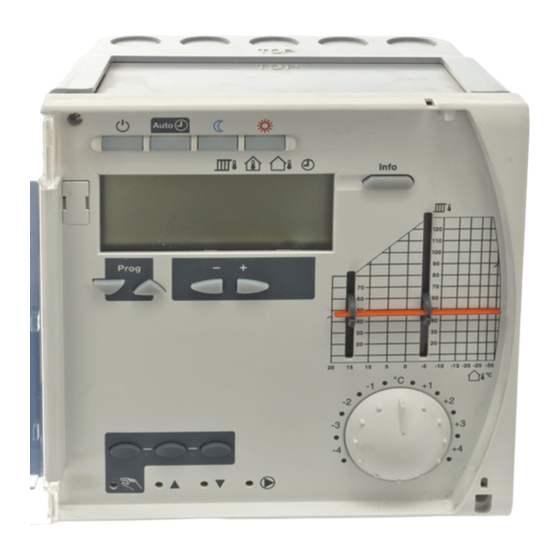

  • Page 3: Vue D'ensemble De L'appareil

    C = FERMETURE de la vanne / 2ème allure du brûleur MARCHE/ARRET 8 Lampe allumée pour OUVERTURE vanne ou 1ère allure du brûleur MARCHE 9 Lampe allumée pour FERMETURE vanne ou 2ème allure du brûleur MARCHE 10 Lampe allumée pour pompe MARCHE Siemens Building Technologies AG 431926350d 3/24...

  • Page 4: Signification Des Symboles Sur L'afficheur

    Chauffage arrêté temporairement selon tempé- rature extérieure Régime congés Antigel d'ambiance (congé ou chauffage arrêté) ERROR Installation en dérangement Une limitation maximale est active Une limitation minimale est active Le régulateur est raccordé sur bus de données 4/24 431926350d Siemens Building Technologies AG...

  • Page 5: Utilisation De La Touche Info

    (ne s'affiche qu'en présence d'une sonde) la température de départ La flèche indique la valeur affichée La dernière info sélectionnée reste affichée à l'écran en permanence! Siemens Building Technologies AG 431926350d 5/24...

  • Page 6: Régimes De Fonctionnement

    La télécommande avec un appareil d'ambiance n'est possible qu'en régime AUTO. Si la touche Auto clignote, l'appareil d'ambiance annule le programme de chauffe dicté par le régulateur. En régime AUTO, le régulateur est un véritable automa- tisme annuel. 6/24 431926350d Siemens Building Technologies AG...
  • Page 7 Appuyer sur la touche pour passer en régime AUTO. Correction des entrées: Voir pages 12 et 17 Lors de la mise en service, des valeurs éprouvées et proches de la pratique ont été prescrites au régulateur! Siemens Building Technologies AG 431926350d 7/24...

  • Page 8: La Température Ambiante N'est Pas Correcte

    à l'aide de la caractéristi- que de chauffe. Parmi les trois possibilités de réglage, choi- sir celle qui correspond aux indications fournies par votre chauffagiste. Pour corriger, procéder comme suit : 8/24 431926350d Siemens Building Technologies AG...
  • Page 9 † Via bus de Informer le responsa- Informer le responsa- données ble réseau ble réseau Ï (_ cocher la case adéquate) Après une correction, attendre deux jours, la régulation doit se stabiliser ! Siemens Building Technologies AG 431926350d 9/24...

  • Page 10: Dérogation Au Programme De Chauffe

    Sélectionner le régime REDUIT à l'aide de la touche Ne pas oublier de remettre le régime en position initiale! Le régulateur ne fonctionne selon le programme de chauffe que si le sélecteur de régime est sur AUTO. 10/24 431926350d Siemens Building Technologies AG...
  • Page 11 Appuyer sur la touche INFO ou sur la touche du régime voulu pour quitter le niveau de réglage (on le quitte au- tomatiquement au bout de 30 minutes). Liste des lignes en dernière page. A titre d'exercice, réglez l'horloge: voir "Réglage de l'horloge". Siemens Building Technologies AG 431926350d 11/24...

  • Page 12: Réglage Des Consignes D'ambiance

    Réglage standard: 14 °C. • A la ligne modifier la consigne d'antigel et régime congés (affichage: Réglage standard: 10 °C. Pour quitter, sélectionner le régime désiré. Attention aux objets sensibles au froid (plantes vertes par exemple). 12/24 431926350d Siemens Building Technologies AG...
  • Page 13 22:00 à 6:00: régime REDUIT. 3 périodes de chauffe maximum par jour. Pour chaque période de chauffe, spécifier les heures de: • début du régime CONFORT • fin du régime CONFORT Siemens Building Technologies AG 431926350d 13/24...
  • Page 14 5. Aux lignes spécifier les heures de début et de fin de la 3ème période de chauffe Désactiver une période de chauffe, régler les lignes jusqu'à l'affichage de --:--. Pour quitter, sélectionner le régime désiré. 14/24 431926350d Siemens Building Technologies AG...
  • Page 15 Pour annuler une période de chauffe, régler la ligne jusqu'à ce que --:-- s'affiche. En cas de réglages différents pour la fin de semaine, spécifier d'abord les heures pour une semaine (1-7) puis modifier individuellement les jours 6 et 7. Siemens Building Technologies AG 431926350d 15/24...

  • Page 16: Entrer Les Dates De Congés

    Pour quitter, sélectionner le régime désiré. Pour annuler une entrée, ajuster la ligne jusqu'à ce que --.-- s'affiche. Lorsqu'une période de congés est écoulée, ses données sont effacées. Commencez par établir un calendrier écrit des congés! 16/24 431926350d Siemens Building Technologies AG...

  • Page 17: Réglage De L'horloge

    (1 = lundi, 2 = mardi, etc.) – la date (jour et mois) à la ligne – l'année à la ligne Pour quitter, sélectionner le régime désiré. Le passage à l'heure d'été ou d'hiver se fait auto- matiquement! Siemens Building Technologies AG 431926350d 17/24...

  • Page 18: Conseils Pour Économiser Sans Sacrifier Le Confort

    "antigel". • Eviter de masquer les radiateurs par des meubles, des rideaux, etc. • Fermés, les volets, stores, etc. réduisent les déperdi- tions thermiques vers l'extérieur. • Contrôler régulièrement la consommation d'énergie. 18/24 431926350d Siemens Building Technologies AG...

  • Page 19: Conseils En Cas D'anomalie

    – Vérifier le régime de fonctionnement du régulateur. Pour pouvoir le commander à distance à l'aide de l'appareil d'ambiance, il faut que le RVL470 soit en régime AUTO. • La température ambiante souhaitée est atteinte trop tôt ou trop tard: –...

  • Page 20: Conseils De Dépannage - Régime Manuel

    40 = Défaut sonde de retour (circuit primaire) 42 = Défaut sonde de retour (circuit secondaire) 60 = Défaut sonde d'ambiance 61 = Défaut appareil d'ambiance 81 = Court-circuit sur bus 82 = Adresse bus existe plusieurs fois 20/24 431926350d Siemens Building Technologies AG...
  • Page 21 "ouvert en grand"? • La régulation ne fonctionne plus. Si la chaudière et la pompe de circu- lation fonctionnent encore: régler le régulateur sur régime ma- nuel à l'aide de la touche A Siemens Building Technologies AG 431926350d 21/24...
  • Page 22 Vérifier les fusibles! – Le mécanisme de transmission entre servomoteur et vanne est débrayé. Le réembrayer. Si ces mesures ne suffisent pas à remettre l'instal- lation en route, avertir le chauffagiste! 22/24 431926350d Siemens Building Technologies AG...
  • Page 23 Adresse et numéro de téléphone du chauffagiste: CONGES Périodes Premier jour (jour/mois) Dernier jour (jour/mois) Siemens Building Technologies AG 431926350d 23/24...
  • Page 24 Dernier jour de congé (jour.mois) Caractéristique de chauffe, temp. de départ à +15 °C Caractéristique de chauffe, temp. de départ à –5 °C Heure (heures:minutes) Jour de la semaine (1 à 7) Date (jour.mois) Année Affichage d'un dérangement 24/24 431926350d Siemens Building Technologies AG...
