7-5. Vérification ou remplacement d'un élément filtrant (Pièce No 227877)
1
2
Outils nécessaires :
OM-264260 Page 42
.
Une liste complète des pièces est disponible sur www.MillerWelds.com
3
4
5
5/16 po
!
Couper l'alimentation
débrancher la fiche
d'alimentation de la prise ou
couper
verrouiller/étiqueter
dispositif d'alimentation
avant de faire l'entretien de
l'appareil.
!
Une tension CC importante
peut demeurer en charge sur
les condensateurs après
mise hors tension de
l'appareil. Vérifier si les
témoins au panneau avant
(DEL) ont arrêté de clignoter
et s'ils sont éteints avant de
retirer le capot.
Retirer le capot de l'appareil (voir
section 7-4).

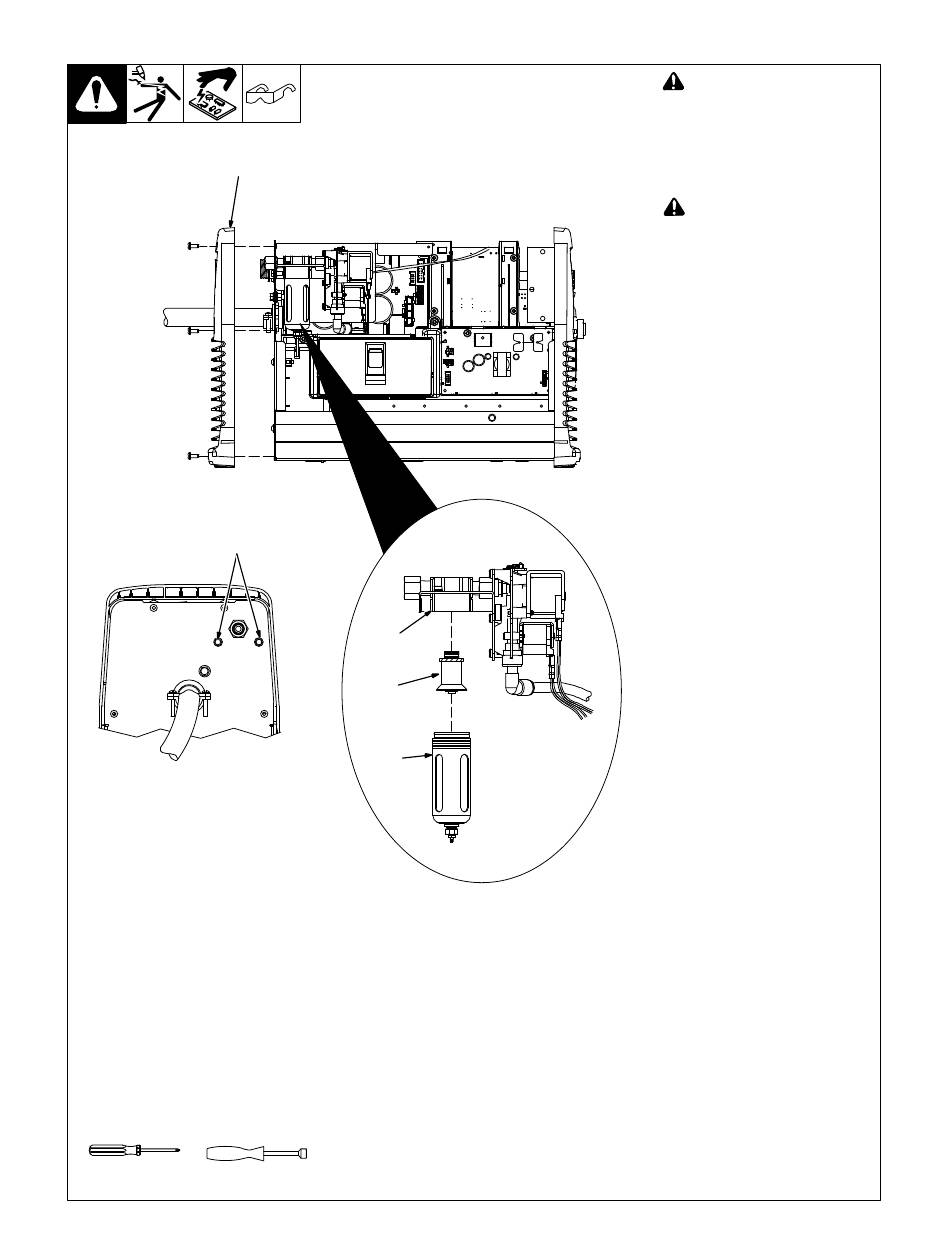

1 Encadrement arrière
Retirer l'encadrement arrière de
l'appareil.
2 Vis d'étrier du filtre
Retirer les vis d'étrier du filtre. Tirer
l'étrier du filtre vers l'avant de
l'appareil jusqu'à ce que le raccord
d'alimentation gaz/air dépasse le
panneau arrière et, pivoter
l'ensemble du filtre vers le côté et à
l'extérieur pour pouvoir retirer la
coupelle du filtre.
3 Base du filtre
4 Élément filtrant
(pièce n 227877)
5 Coupelle du filtre
Dévisser la coupelle du filtre de la
base.
Retirer la coupelle.
Dévisser l'élément filtrant de la
base.
Vérifier s'il y a de la saleté ou de la
condensation sur l'élément filtrant
et le remplacer s'il le faut.
S'assurer que toutes les pièces
sont propres et sèches.
Réinstaller l'élément filtrant et
visser la coupelle du filtre à fond.
Assujettir l'étrier du filtre au
panneau.
Replacer le capot et l'encadrement
arrière.
