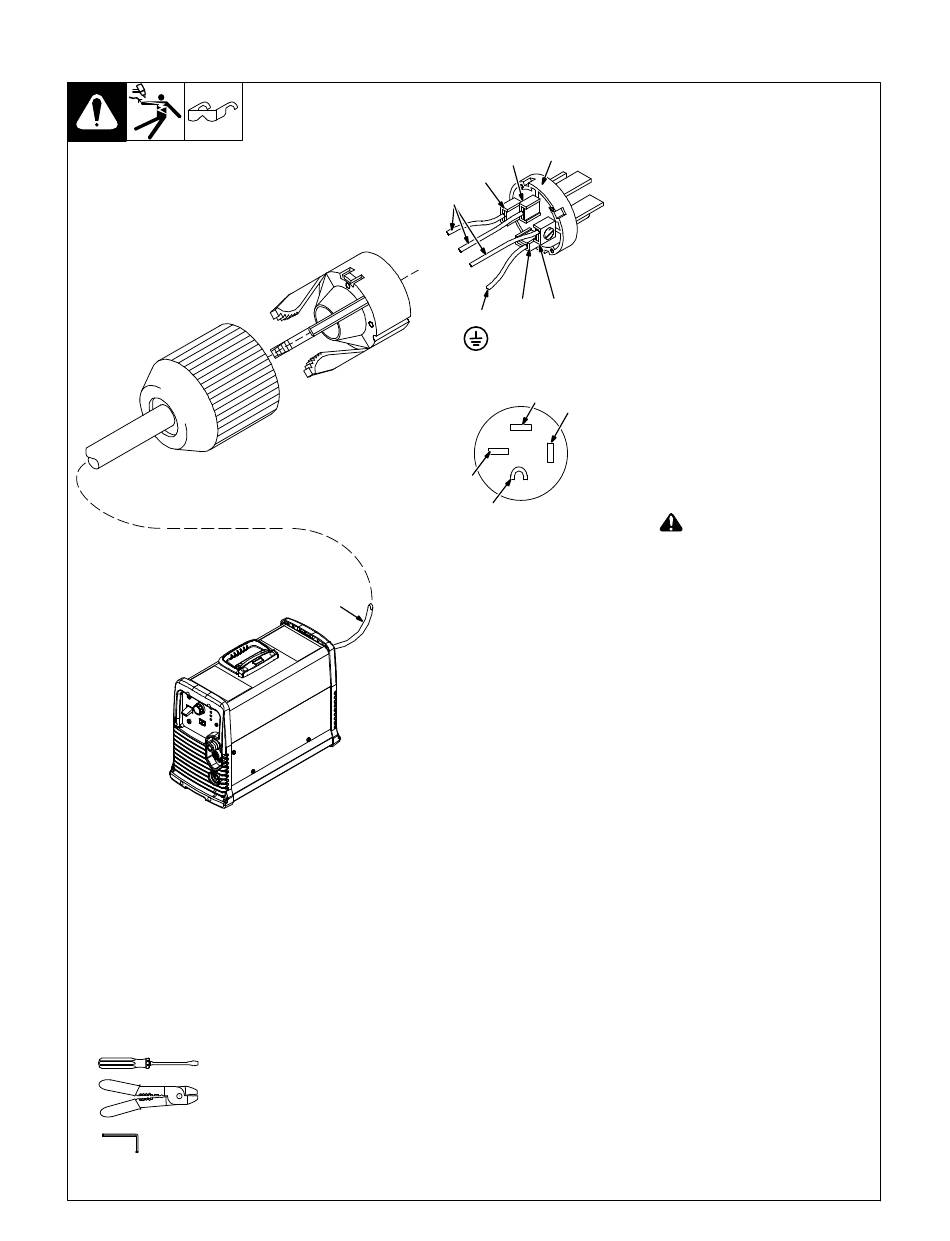

4-10. Câblage conn. facult. 240 V (254140). Pour conn. à soudeuse/gén. Miller avec alim.
aux. 240 V triphasée via prise NEMA 15−50
Outils nécessaires :
3/16 po
.
Une liste complète des pièces est disponible sur www.MillerWelds.com
1
2
3
4
7
5
6
8
3
4
5
6
Fiche Vue de
face
NEMA 15-50P
Vérifier la tension d'alimentation.
.
Le circuit Auto−LineE de cet
appareil adapte
automatiquement
l'alimentation à 240
triphasée, alimentation
primaire en 50 ou 60 Hz.
1 Conducteurs d'entrée et de
terre
2 Fiche NEMA 15−50P câblée
pour charge triphasée, sous
240 V
3 Borne et broche 1 pour charge
(laiton)
4 Borne et broche 2 pour charge
(laiton)
5 Borne et broche 3 pour charge
(laiton)
6 Borne et broche de terre
(laiton)
7 Conducteurs d'entrée noir,
blanc et rouge
8 Conducteurs de terre vert ou
vert/jaune
!
Raccorder toujours le fil vert
ou vert/jaune à la borne de
terre, jamais à une borne
sous charge. Raccorder les
fils noir (L1), blanc (L2) et
rouge (L3) aux bornes sous
charge.
Réf. 120 813–D / Réf. 805 161–A
OM-264260 Page 21
