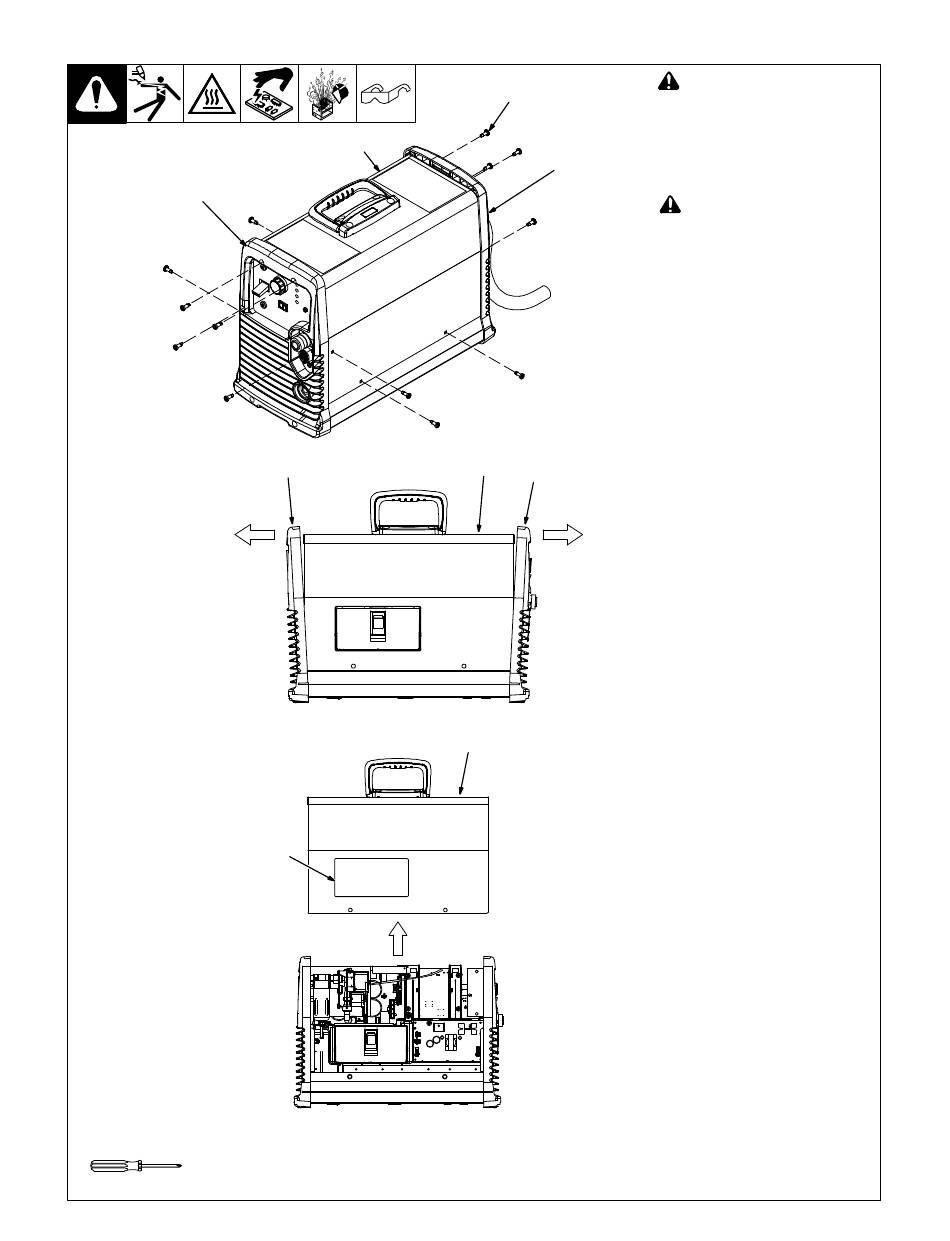

7-4. Retrait et installation du capot
2
Outils nécessaires :
Torx 25
.
Une liste complète des pièces est disponible sur www.MillerWelds.com
1
3
5
4
3
1
2
1
!
Couper l'alimentation
débrancher la fiche
d'alimentation de la prise ou
couper
verrouiller/étiqueter
dispositif d'alimentation
avant de faire l'entretien de
l'appareil.
!
Une tension CC importante
peut demeurer en charge sur
les condensateurs après
mise hors tension
l'appareil. Vérifier si les
témoins au panneau avant
(DEL) ont arrêté de clignoter
et s'ils sont éteints avant de
retirer le capot.
1 Capot
2 Encadrement avant
3 Encadrement arrière
4 Vis Torx (filetage fin)
Enlever 13 vis du capot, ainsi que
des encadrements avant et arrière,
tels que montrés.
Écarter les dessus des
encadrements avant et arrière.
5 Ouverture du compartiment de
rangement des consommables
S'assurer que l'ouverture dégage le
compartiment de rangement.
Enlever le capot en le séparant de
l'appareil.
.
Pour installer le capot, les
rebords avant et arrière du
capot doivent se trouver à
l'extérieur des parties avant et
arrière du châssis métallique.
805 209-A
OM-264260 Page 41
