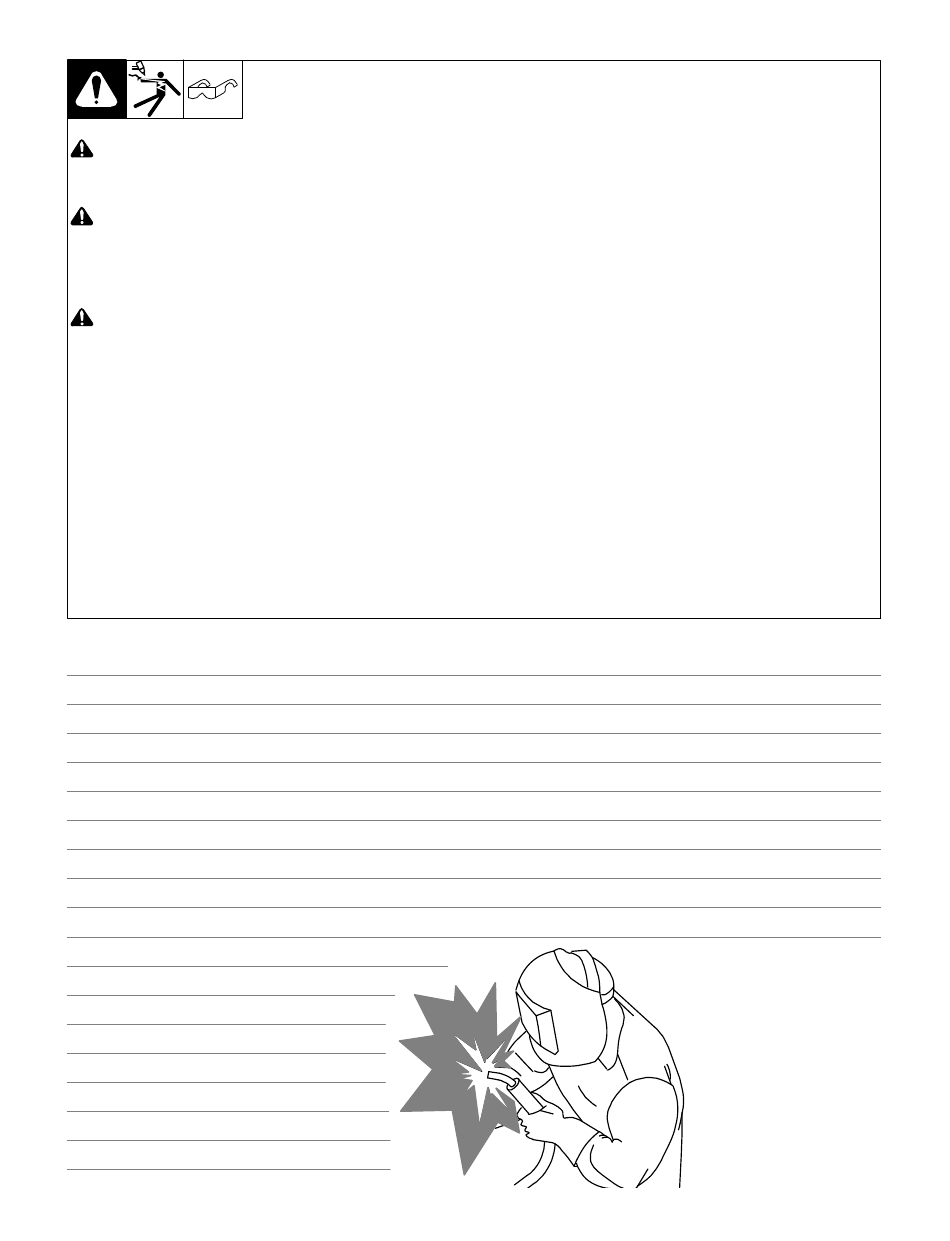

4-7. Branchement de l'alimentation en monophasé (suite)
!
L'installation doit être conforme à tous
les codes fédéraux et locaux; confier
cette installation à des personnes
qualifiées.
!
Couper
l'alimentation
verrouiller/étiqueter les dispositifs
d'isolation avant de raccorder le câble
d'alimentation à l'unité. Suivre la
procédure établie pour l'installation et
le retrait des cadenas et étiquettes.
!
Toujours brancher le conducteur de
terre vert ou vert/jaune à la borne de
terre de l'alimentation en premier,
jamais à une borne secteur.
AVIS − Le circuit Auto−Line de ce poste
adapte automatiquement la machine à la
tension primaire qui est appliquée. Vérifier la
Commentaires
.
Une liste complète des pièces est disponible sur www.MillerWelds.com
tension d'alimentation disponible sur le site.
Ce poste peut être raccordé à n'importe quelle
alimentation entre 208 et 230 V c. a. sans avoir
à enlever le couvercle pour refaire le lien
d'alimentation.
et
Consulter la plaque signalétique de l'appareil
et s'assurer de la disponibilité de la tension
d'alimentation sur le site.
1
Conducteurs d'alimentation noir et blanc
(L1 et L2)
2
Conducteur d'alimentation rouge
3
Conducteur de terre vert ou vert/jaune
4
Gaine d'isolement
5
Ruban isolant
Gainer et isoler le conducteur rouge comme
illustré.
6
Cordon d'alimentation.
7
Sectionneur (montré en position ouvert)
8
Borne de terre du sectionneur
9
Bornes secteur du sectionneur
Raccorder le conducteur de terre vert ou
vert/jaune à la borne de terre du sectionneur
en premier.
Brancher les conducteurs d'alimentation L1 et
L2 aux bornes d'alimentation du sectionneur.
10 Protection contre les surintensités
Sélectionner le type et la capacité de la
protection contre les surintensités selon la
section 4-5 (sectionneur à fusibles illustré).
Fermer
et
verrouiller
la
portière
sectionneur. Suivre les procédures établies
de cadenassage et d'étiquetage pour mettre
l'appareil en service.
Travaillez
comme un pro!
Les professionnels
soudent et
coupent de
façon
sécuritaire.
Lisez les règles
de sécurité au
début de ce
manuel.
OM-264260 Page 17
du
input1 2012−05
