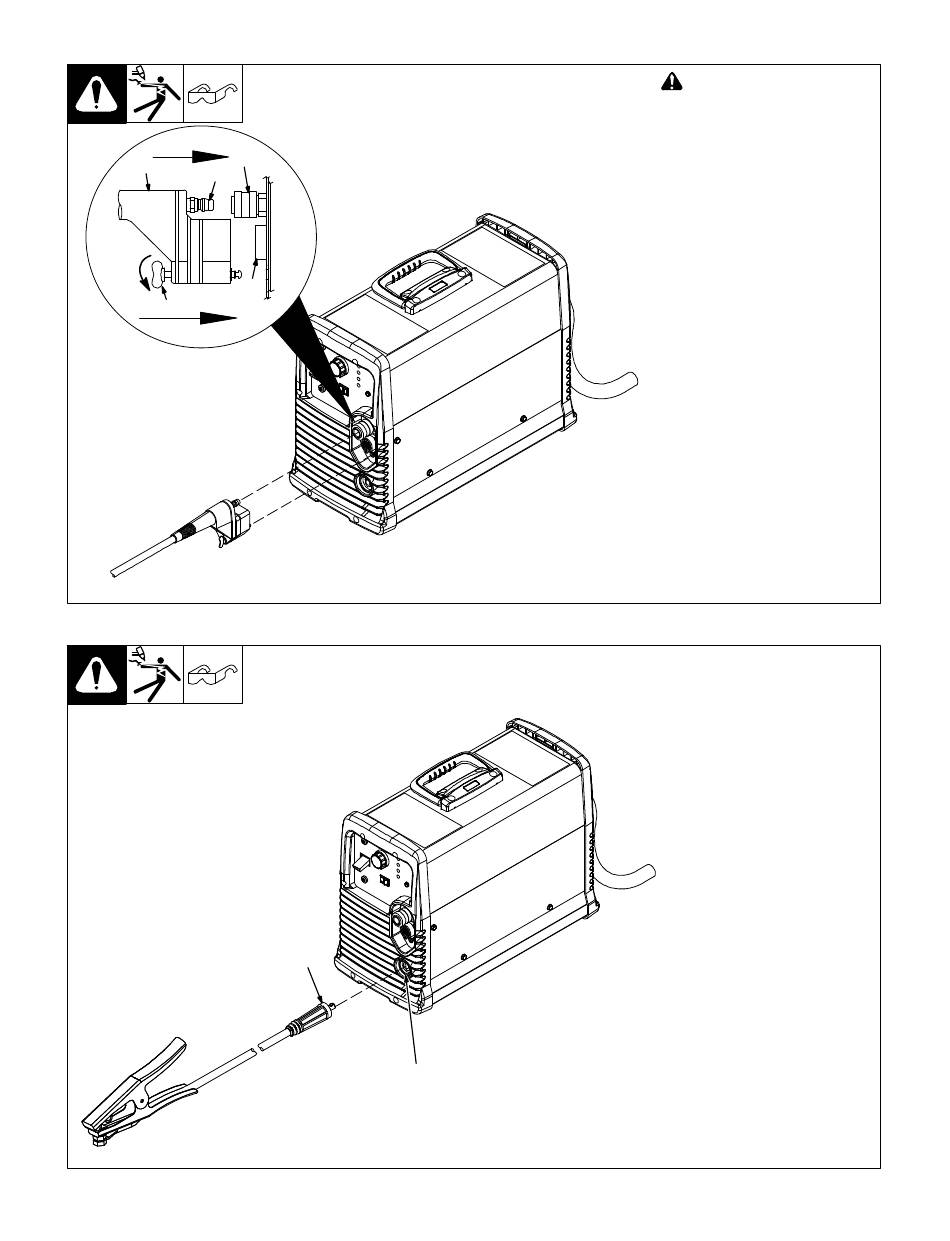

4-3. Branchement et débranchement de la torche
2
1
3
4
5
4-4. Branchement et débranchement du câble de masse
.
Une liste complète des pièces est disponible sur www.MillerWelds.com
2
1
!
Couper l'alimentation
débrancher la prise.
1 Connecteur de torche
2 Collier de connecteur rapide
3 Embout
4 Prise
5 Clavette de blocage
Pour brancher la torche :
Pousser le connecteur de torche
dans la prise et le raccord rapide
jusqu'à ce que le collier bloque le
mamelon.
Tourner la clavette de blocage à
droite pour fixer le connecteur sur
l'appareil.
Pour débrancher la torche :
Tourner la clavette de blocage à
gauche pour détacher
connecteur de l'appareil.
Pousser le collier du connecteur
rapide vers l'arrière, vers l'appareil,
pour débloquer l'embout, et séparer
le connecteur de torche
l'appareil.
805 161-A
1 Prise pour câble de masse
2 Fiche du câble de masse
Pour brancher la fiche, aligner la
clavette avec la rainure de la prise
et insérer dans la prise. Tourner la
fiche à droite (serrage à la main
seulement) pour l'assujettir à la
prise.
Pour débrancher la fiche, tourner
dans le sens horaire jusqu'à aligner
la clavette sur la rainure de clavette
de la prise, ensuite tirer sur la fiche
pour la séparer de la prise.
Réf. 805 161-A / Réf. 803 475-G
OM-264260 Page 13
