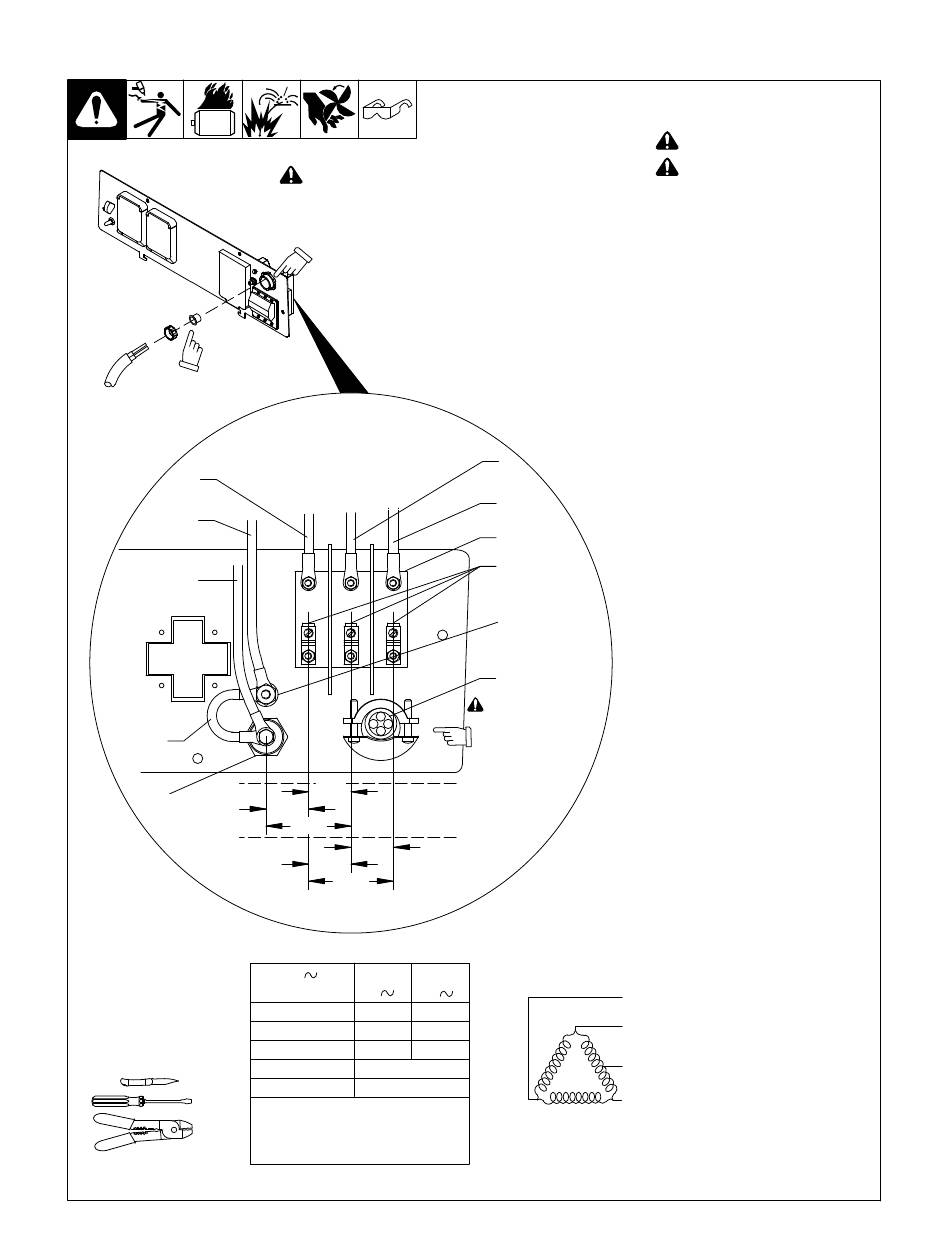

4-11. Raccordement à la soudeuse/génératrice Miller avec alimentation auxiliaire
triphasée 240 volts via la réglette à bornes
Raccordement pour alimentation
triphasée
Enlever la fiche
avant d'introduire
les fils. Réinstaller
la douille.
4
5
6
8
7
Outils nécessaires :
OM-264260 Page 22
.
Une liste complète des pièces est disponible sur www.MillerWelds.com
!
Fermer l'ouverture du
panneau si aucun
raccordement n'est
fait au groupe
électrogène.
Arrière du
panneau
91 92 93
240 V
120 V Monophasée
120 V
240 V
Triphasée
240 V
240 V
Simple
Trois
CA
Phase
Phase
Sortie
1
3
120/240
Volts 240
A (ampères) 50 48
12
kVA/kW 20
Fréquence 60 Hz
Vitesse du moteur 1850 tr/min
Le fil 42 se branche au goujon de terre à
l'avant de l'appareil.
Le cavalier 42 est raccordé au fil 90 à
l'usine.
3
2
1
11
9
10
!
Fermer
l'ouverture du
panneau si
aucun
raccordement
n'est fait au
groupe
électrogène.
93
91
90
92
Alimentation triphasée fournie par
la soudeuse
!
Arrêter le moteur.
!
Les sorties de tension et de
soudage sont actives
simultanément. Débrancher
ou isoler les câbles non
utilisés.
.
Confier l'installation à
personne compétente pour
raccordement selon le schéma
électrique et les directives
relatives à l'alimentation par
groupe électrogène (voir le
manuel de l'utilisateur du groupe
électrogène).
Retirer les vis du panneau électrique
du groupe électrogène. Incliner le
panneau vers l'avant.
1 Disjoncteur CB7
2 Fil 93
3 Fil 92
4 Fil 91
5 Fil 42 (fil de terre du circuit)
6 Fil 90 (neutre)
7 Borne neutre isolée
8 Cavalier 42
9 Borne de terre
Le cavalier 42 est raccordé au fil 90 à
l'usine. Le cavalier 42 peut être
débranché du neutre pour se
conformer aux codes d'électricité
pertinents.
Le cavalier 42 se branche sur le
goujon de terre du panneau avant.
10 Cordon d'alimentation
11 Bornes utilisateur du disjoncteur
CB7
.
Le disjoncteur CB7 protège la
prise de courant monophasé
RC5 et les fils de charge contre la
surcharge. Si CB7 se déclenche,
le courant triphasé fourni par la
génératrice se coupe et la prise
est inopérante.
Raccorder une cosse à œillet
fournie par l'utilisateur au fil vert
(terre). Raccorder la cosse du fil
vert (terre) à la borne de terre (9).
Raccorder le fil noir, le blanc et le
rouge aux bornes utilisateur (11)
du disjoncteur CB7.
Refermer le panneau d'alimentation.
Réf. 197 399 / 802 332–B
