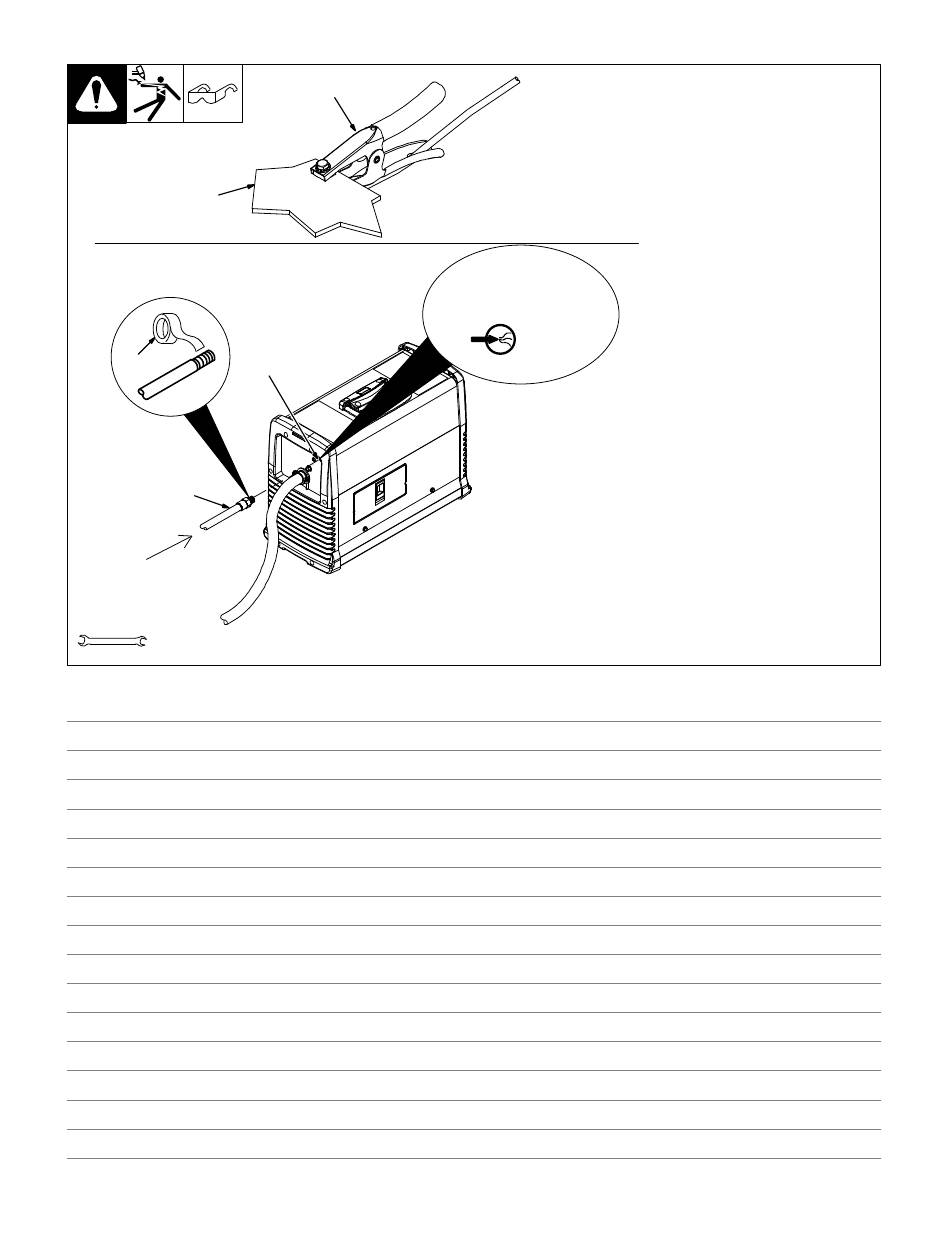

4-2. Raccordement de la pince de masse et branchement de l'alimentation gaz / air
2
5
4
De
l'alimentation
gaz / air
Outils nécessaires :
9/16 po
Commentaires
OM-264260 Page 12
.
Une liste complète des pièces est disponible sur www.MillerWelds.com
1
3
Arrière de
l'appareil
1
2
.
Raccorder la pince de pièce à une zone
propre et exempte de peinture de la
pièce à couper, le plus près possible de
la coupe.
.
90–120PSI
(621–827kPa)
.
AIR/N
2
3
4
.
5
Prendre un boyau flexible avec raccord
1/4 NPT fileté à droite. Enrouler le
ruban Téflon sur les filets (facultatif) ou
y appliquer un produit d'étanchéité et
installer le raccord sur la prise. Diriger
le flexible vers l'alimentation gaz / air.
AVIS − Le dépassement de la pression
d'admission nominale de 120 lb/po
(827 kPa) peut endommager l'appareil.
Pince de masse
Pièce à souder
Raccorder la pince de masse à une
partie de la pièce qui ne tombera
pas après la coupe.
N'utiliser que de l'air propre, sec,
sous pression de 90 à 120 lb/po
(621 à 827 kPa) à un minimum de
3
6,75 pi /min (191 l/min).
Utiliser l'ensemble filtrant 300 491
ou 228 926 si les conditions du
chantier favorisent l'admission
d'humidité, d'huile ou de particules
dans la conduite d'air.
Filtre pour prise gaz / air
Boyau flexible
Le diamètre intérieur minimal du
boyau doit être de 3/8 po (9,5 mm).
Ruban Téflon
Réf. 803 640-A / Réf. 237017 / Réf. 805 160-A
