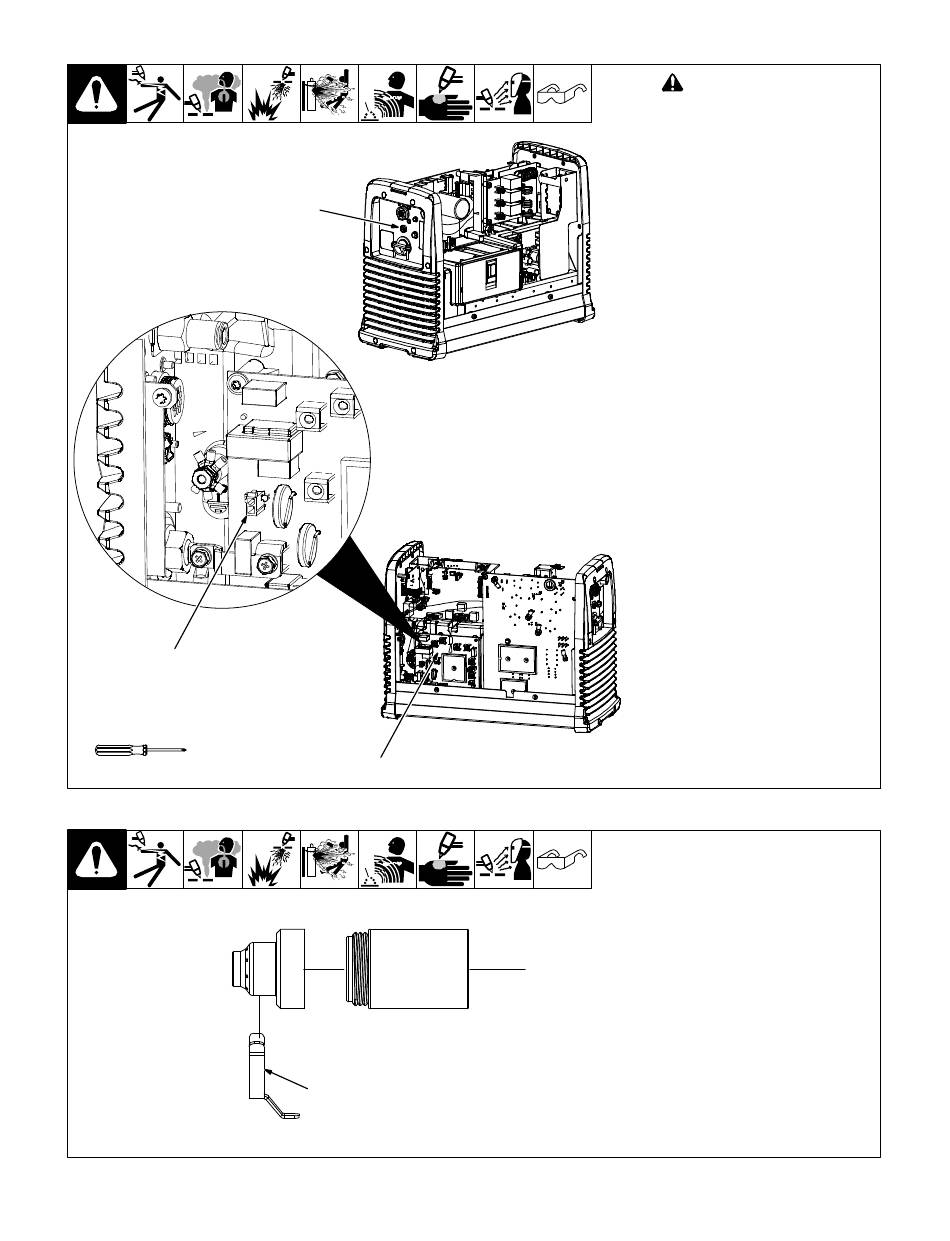

6-8. Raccordement pour détection de tension à distance
3
Outils nécessaires :
Torx 25
6-9. Languette de détection sur le blindage
OM-264260 Page 36
.
Une liste complète des pièces est disponible sur www.MillerWelds.com
1
2
La languette de détection sur le blindage
transmet des données à un contrôleur de
hauteur de torche compatible avant le début
du coupage. Mettre la languette de détection
sur le blindage entre la coupelle et l'écran.
!
Couper l'alimentation
débrancher la prise.
Enlever le capot (voir section 7-4).
La détection de tension à distance
est un signal de sortie de la tension
de l'arc pour le réglage automatique
de la hauteur de la torche.
1 Bouchon encliquetable
2 Carte d'interconnexion
secondaire PC4
3 Prise RC48
Enlever le bouchon encliquetable
du panneau arrière.
Faire passer la fiche à l'extrémité
du câble dans l'ouverture du
panneau arrière.
Faire passer la fiche à l'extrémité
du câble jusqu'à PC4.
Laisser du jeu à l'intérieur de
l'appareil et fixer le câble et le
serre−câble en encliquetant le
serre−câble dans l'ouverture du
panneau arrière.
Raccorder la fiche à RC48 de PC4.
Installer le capot sur l'appareil.
Couper les cosses serties des
extrémités des fils et raccorder le fil
1 au +volts c. c. (masse) et le fil 2 au
−volts c. c. (électrode) du dispositif
de détection de la tension fourni par
le client.
Réf. 804 041-A / 243 336-A
.
La languette de détection sur le
blindage est située dans le
compartiment de rangement
des consommables, au côté
gauche du capot du poste.
Seuls les postes vendus à
l'origine avec torche
mécanique sont munis d'une
languette de détection sur le
blindage.
Réf. 256 001-A
et
