INSTALLATION DES TUBES D'ASPIRATION

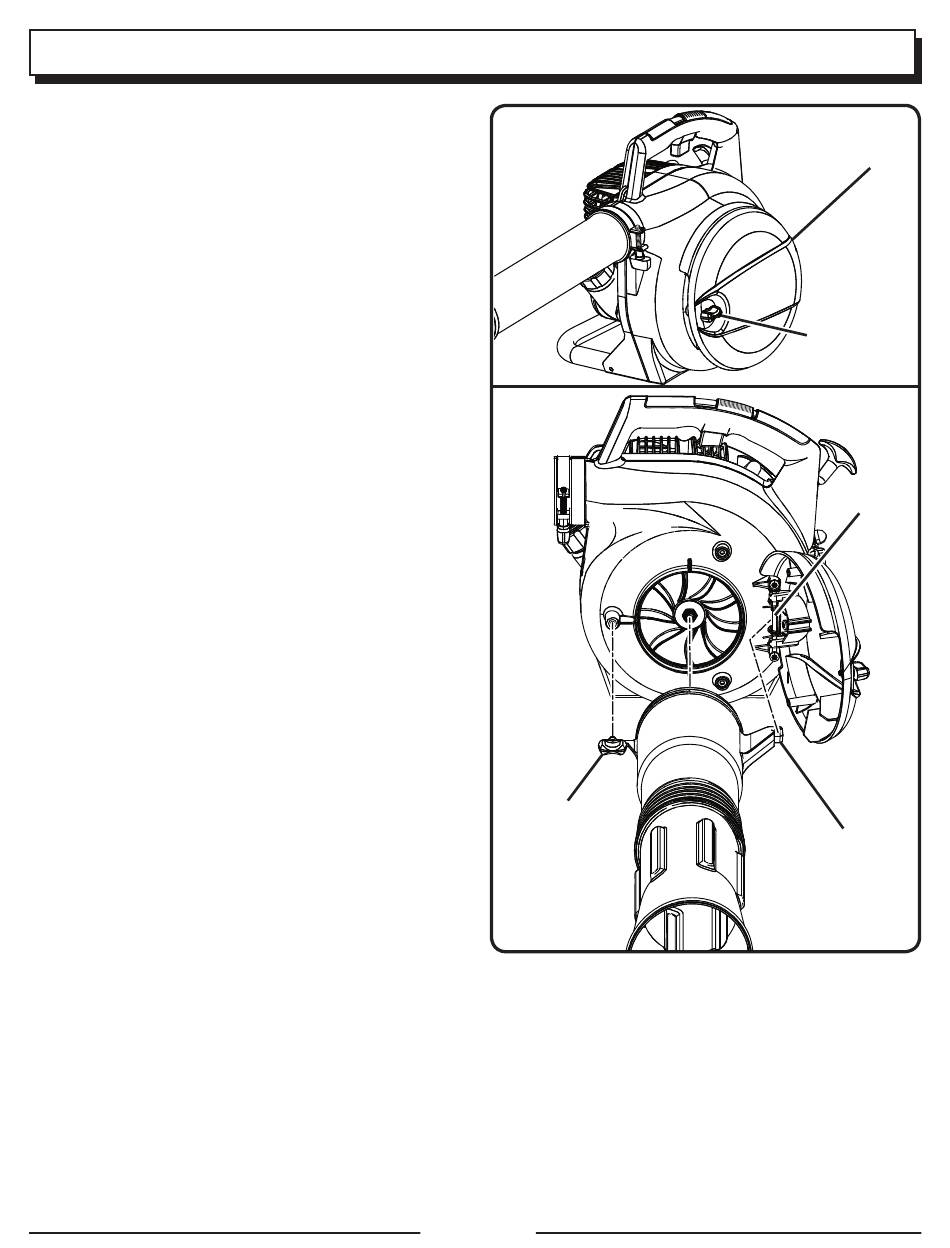

Voir les figures 6 et 7.
Installation des tubes d'aspiration :
 Visser le tube d'aspiration supérieur sur le tube inférieur
et serrer fermement.
 Desserrer le bouton du volet d'entrée d'air et ouvrir
le volet. Placer l'encoche dans le bras de suuport du
tube d'aspiration supérieur sous la charnière du volet
d'entrée d'air.
 Pousser le tube d'aspiration supérieur dans le corps de
la soufflante.
 Aligner le bouton du tube d'aspiration supérieur sur le
trou du corps et le serrer fermement.
Retrait des tubes d'aspiration :
 Desserrer le bouton du tube d'aspiration supérieur.
 Retirer les tubes d'aspiration du corps de la soufflante.
 Fermer le volet d'entrée d'air et serrer fermement
le bouton.
ASSEMBLAGE
BOUTON
DU TUBE
D'ASPIRATION
SUPÉRIEUR
Page 11
VOLET
D'ENTRÉE
D'AIR
BOUTON
DU VOLET
Fig. 6
CHARNIÈRE
ENCOCHE
DU BRAS DE
SUPPORT
Fig. 7
