AVERTISSEMENT :
Arrêter le moteur et débrancher le fil de la bougie avant
d'installer des pièces, d'effectuer des réglages, de net-
toyer ou de remiser la soufflante. Ne pas prendre cette
précaution pourrait entraîner des blessures graves.

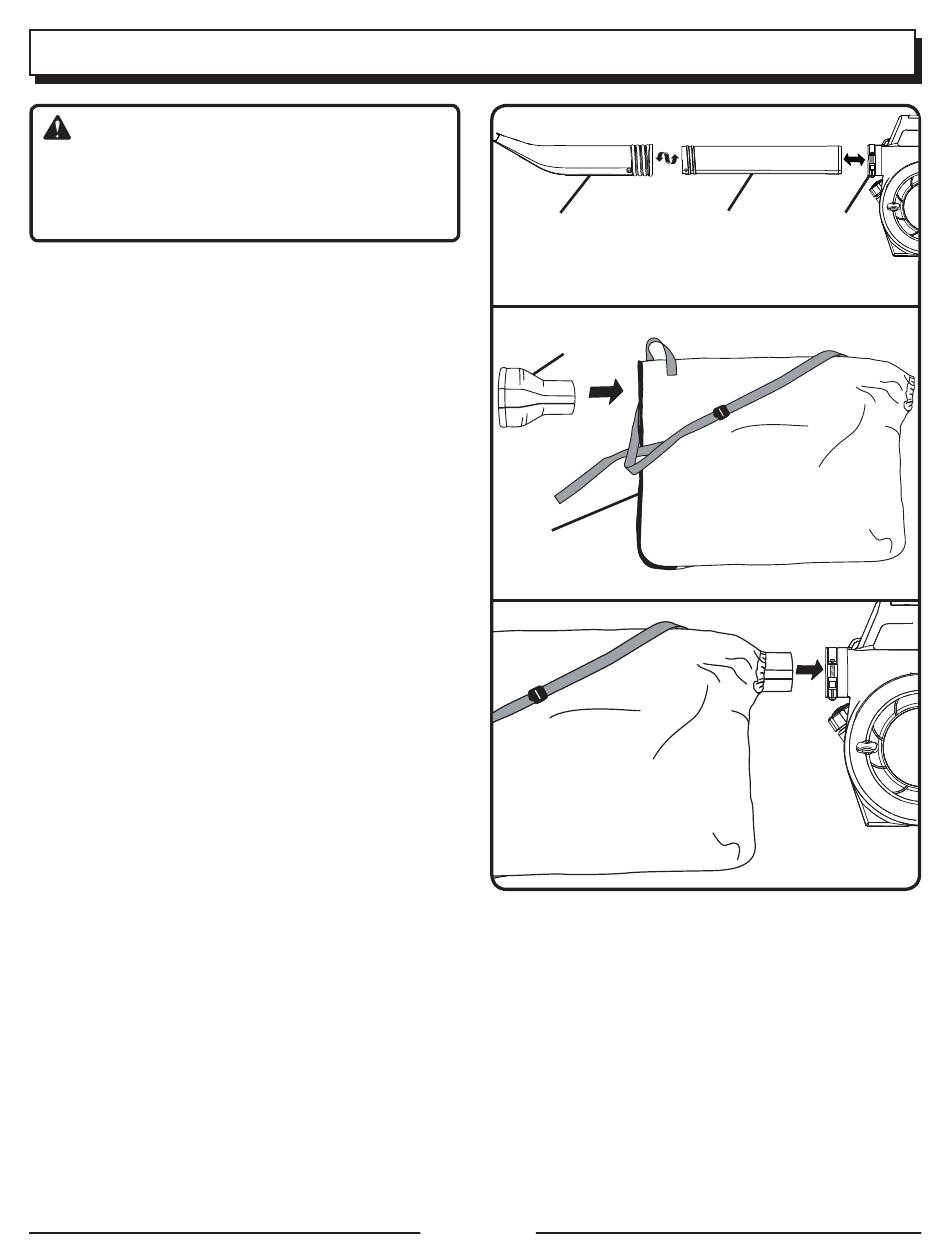

ASSEMBLAGE DES TUBES
Voir la figure 3.
Visser l'embout sur le tube de soufflante et le serrer
fermement. Vérifier le serrage après l'utilisation initiale
et resserrer selon le besoin.
Placer le collier autour du col de la sortie d'air. Ne pas
encore serrer le bouton.
Aligner la languette de verrouillage du tube de soufflante
sur la sortie d'air de la soufflante, enfoncer le tube dans
son logement. Tourner pour l'assujettir en place.
Tourner le tube pour que l'embout soit orienté vers le
haut, comme illustré. Serrer le bouton fermement.
Pour retirer les tubes, desserrer le bouton du collier.
Tourner les tubes pour les déverrouiller, puis les retirer
de la sortie d'air.
INSTALLATION DU SAC À DÉBRIS
Voir les figures 4 et 5.
Retirer l'embout et le tube de la soufflante.
Ouvrir le sac à débris et placer l'adaptateur à l'intérieur,
comme illustré.
Aligner la languette de verrouillage de l'adaptateur de sac
sur la sortie d'air de la soufflante, enfoncer l'adaptateur
dans son logement. Tourner pour l'assujettir.
Serrer fermement l'écrou papillon.
Tourner le sac pour orienter la bandoulière vers le haut.
S'assurer que le sac à débris est bien fermé avant de
mettre l'outil en marche.
ASSEMBLAGE
EMBOUT
ADAPTATEUR DE
SAC À DÉBRIS
SAC À DÉBRIS
Page 10
TUBE DE
BOUTON
SOUFFLANTE
SUPÉRIEUR
Fig. 3
Fig. 4
Fig. 5
