Remplacement de la courroie de la tondeuse
1. Stationner le tracteur sur une surface lisse et horizontale,
Pour éviter d'endommager les courroies.
NE PAS ÉCARTER LES COURROIES SUR
LES POULIES.
comme une dalle en béton, par exemple. Couper le
commutateur de PDF, serrer le frein de stationnement,
arrêter le moteur, retirer la clé du contact.
2. Retirer le plateau de coupe de la tondeuse (Voir « Dépose
du plateau de coupe de la tondeuse »).
3. Déposer le couvre-courroie pour exposer la poulie de PDF
(A, Figure 43).
4. Déposer l'ensemble de renvoi (B) et la courroie
d'entraînement de l'arbre de la tondeuse (C).
5. Déposer la poulie de PDF (A) et la poulie folle (D) du
couvre-courroie.
B
A
C

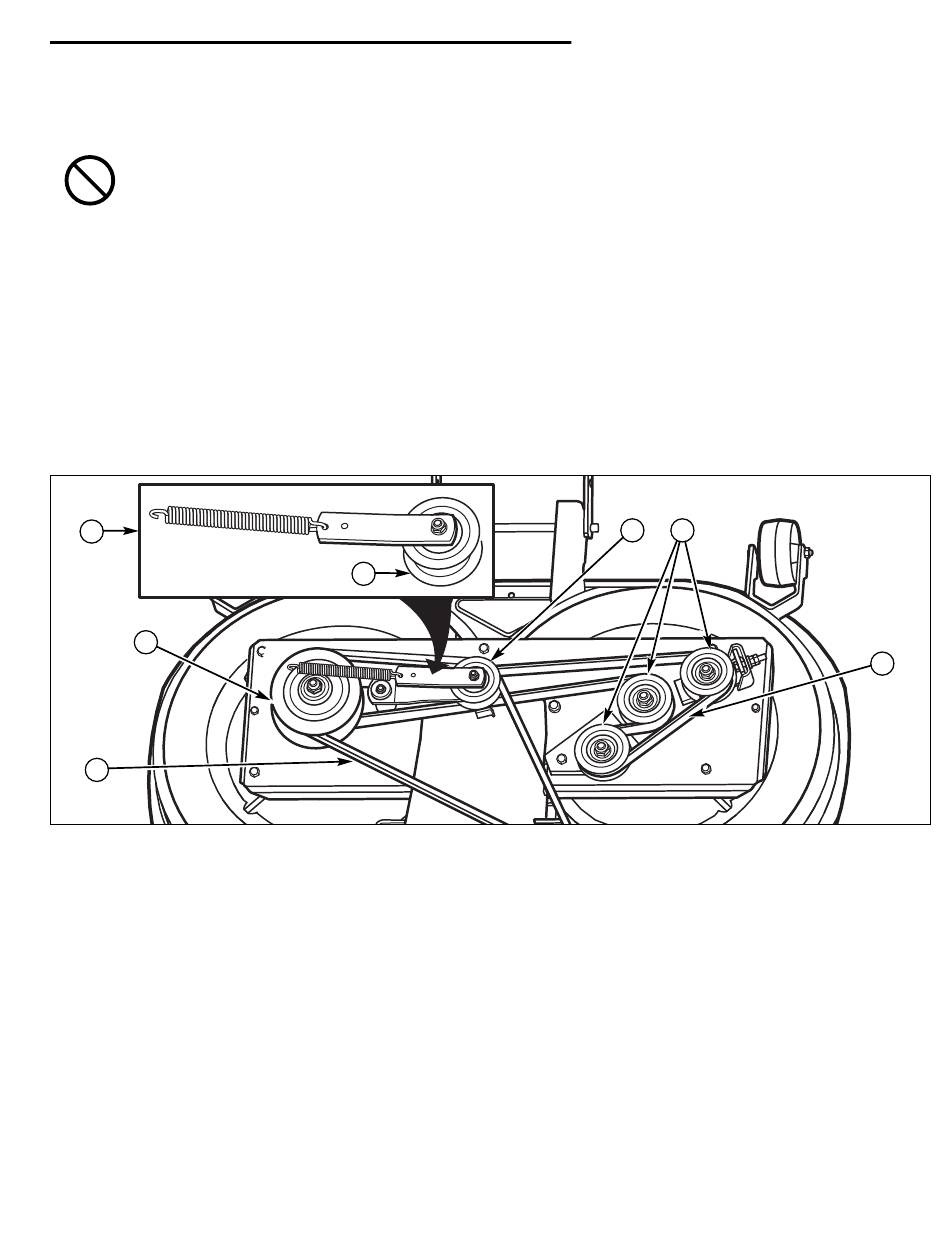

Figure 43. Remplacement de la courroie de la tondeuse
A. Poulie de PDF
B. Ensemble de renvoi
C. Courroie d'entraînement de l'arbre de la tondeuse
D. Poulie de tension
E. Poulie de la tondeuse (4)
F. Courroie de la tondeuse
6. Déposer le couvre-courroie de la tondeuse pour accéder
aux poulies (E) et à la courroie (F) de la tondeuse.
7. Déposer la courroie usagée et la remplacer par une
courroie neuve. Router la courroie comme montré dans la
Figure 43.
8. Vérifier que les lames sont perpendiculaire placée entre eux
(Figure 44). Sinon, exécuter le procédé « Vérifier la
synchronisation des lames de la tondeuse » dans la section
d'entretien.
9. Monter le couvre-courroie de la tondeuse.
10. Monter la poulie de PDF, la poulie folle, la courroie
d'entraînement de l'arbre et l'ensemble de renvoi.
11. Monter le couvercle de la poulie de PDF.
12. Monter la tondeuse sur le tracteur (voir « Montage du carter
de coupe »).
13. Faire tourner le tracteur sans charge pendant 5 minutes
environ.
D
37
Dépannage, réglages et service
D
E
F
