Utilisation du tracteur
Pose et dépose de l'obturateur de
déchiquetage
AVERTISSEMENT
Par mesure de sécurité, ne pas manipuler les
lames de tondeuse coupantes à mains nues. Une
manipulation imprudente ou inappropriée des
lames peut provoquer des blessures graves.
1. Déposer le bac à herbe.
2. En tenant la poignée (A, Figure 10), enfiler
l'obturateur dans le tunnel. Veiller à glisser la gaine
sur le dessus des guides à l'intérieur du carter.
3. Pousser la poignée pour comprimer le ressort
intérieur.
4. Introduire la rallonge de tube dans l'orifice au bout du
tunnel et la fixer avec un goupille (B).
5. Remettre le bac en place.
6. Déposer l'obturateur de déchiquetage dans l'ordre
inverse.
Réglage de l'alarme bac plein
Le volume d'herbe dans le bac à herbe peut être modifié
par ajustement du levier d'alarme (voir Figure 11).
Ajustement du volume d'herbe
Le déplacement du support de levier (A, Figure 11) vers
le haut augmente le volume d'herbe dans le bac avant
que l'alarme se déclenche. Le déplacement du support
de levier vers le bas diminue le volume d'herbe dans le
bac avant que l'alarme se déclenche.
1. Desserrer les vis du support (B).
2. Glisser le support de levier (A) vers le haut ou le bas.
3. Serrer les vis du support.
B

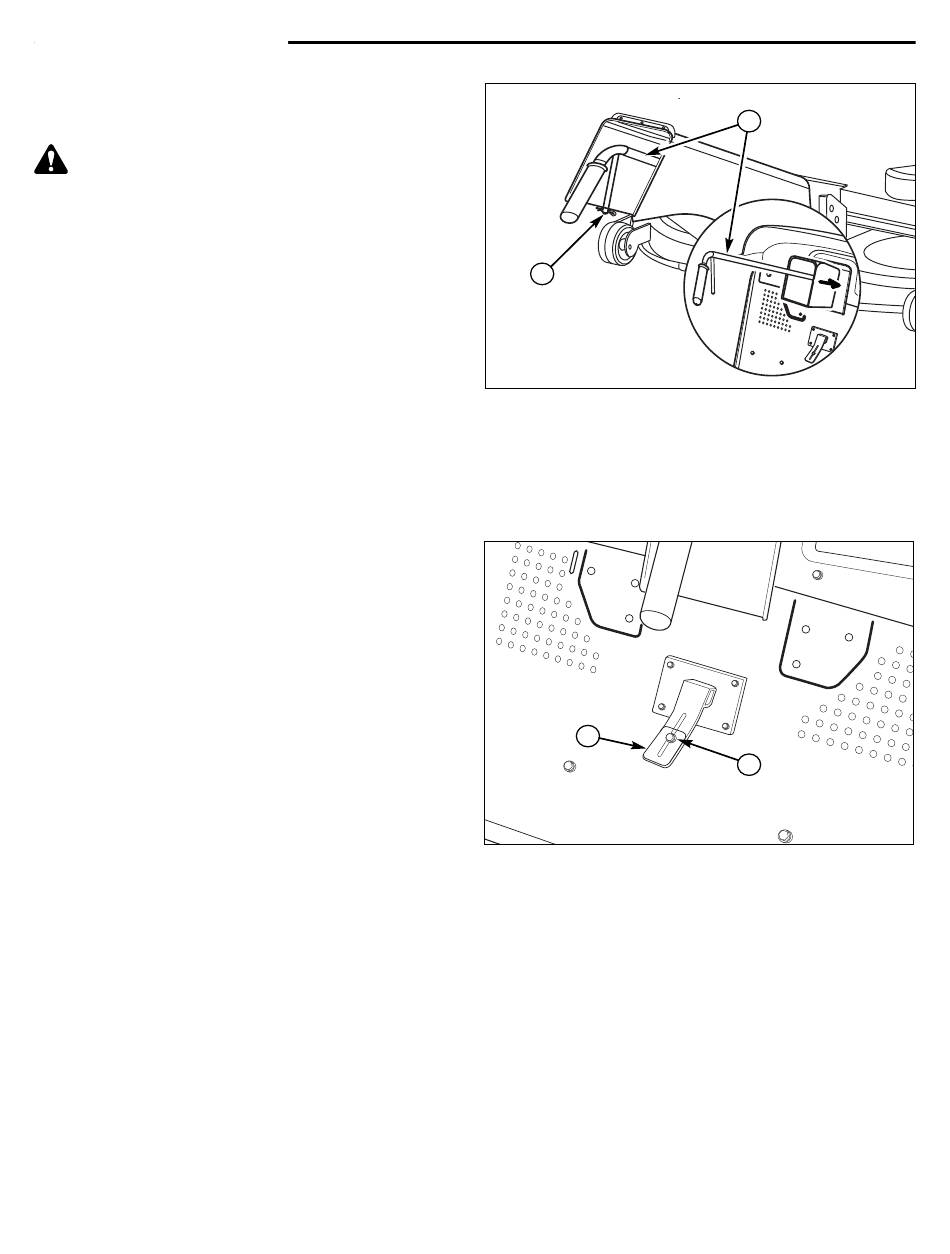

Figure 10. Poser l'obturateur de déchiquetage
A. Poignée
B. Goupille
A
Figure 11. Réglage de l'alarme du bac
A. Support de levier
B. Visserie du support
18
