Utilisation du tracteur
Installation du plateau de coupe de la
tondeuse
1. Stationner le tracteur, couper la PDF et le moteur, retirer la
clé du contact et serrer le frein de stationnement. Tourner
les roues à fond vers la gauche et extraire le carter de
coupe sous le côté droit du tracteur.
2. De l'arrière, le sac à herbe ouvert, tirer la goulotte de
décharge vers l'arrière.
3. Pousser le tube de décharge (A, Figure 7) vers l'arrière
pour le séparer de l'ouverture de décharge de la tondeuse.
4. Orienter les roues droit vers l'avant. Placer l'attelage de la
tondeuse enlevé sur les supports de l'attelage du trateur (A,
Figure 6).
5. Placer la courroie sur la poulie de la PDF.
6. Attacher le ressort supérieur (D, Figure 4) et les deux
ressorts inférieurs (E) sur les deux côtés du plateau de la
tondeuse.
7. Connecter les tourillons (B) aux bras de levage du plateau
de la tondeuse (C). Fixer avec épingles à cheveux (A).
8. Déplacer le bras de renvoi (A, Figure 5) pour augmenter la
tension de la courroie.
9. Aligner et connecter le tube de décharge et l'ouverture de
décharge de la tondeuse.
10. Installer le sac à herbe (voir Dépose et installation du sac à
herbe).
11. Ajuster plateau de coupe de la tondeuse, au besoin
(voir « Ajustement de Hauteur de coupe » section).

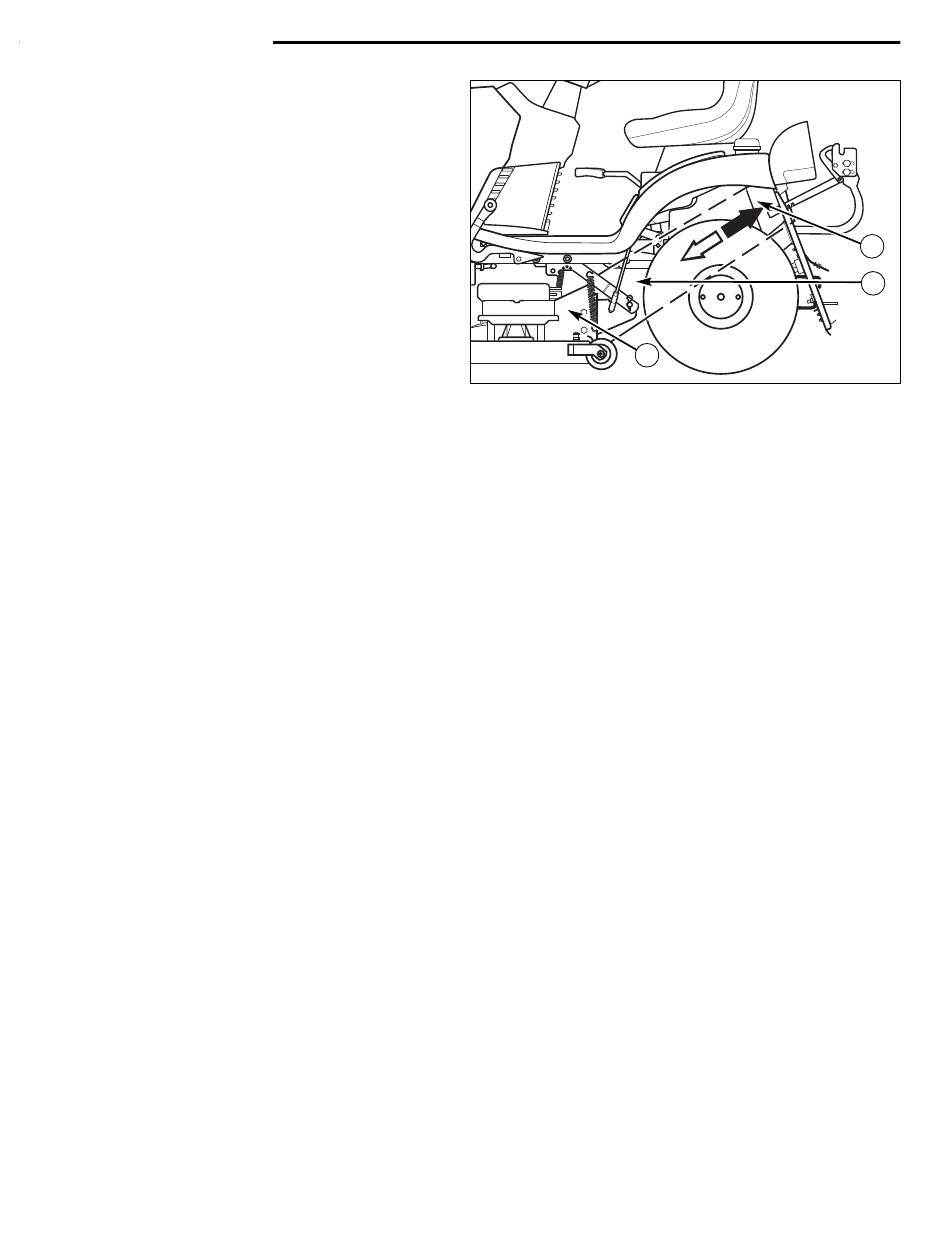

Figure 7. Tube de décharge
A. Tube de décharge
B. Ouverture de décharge de la tondeuse
16
B
A
A
