UTILISATION DU DISPOSITIF R-VAC

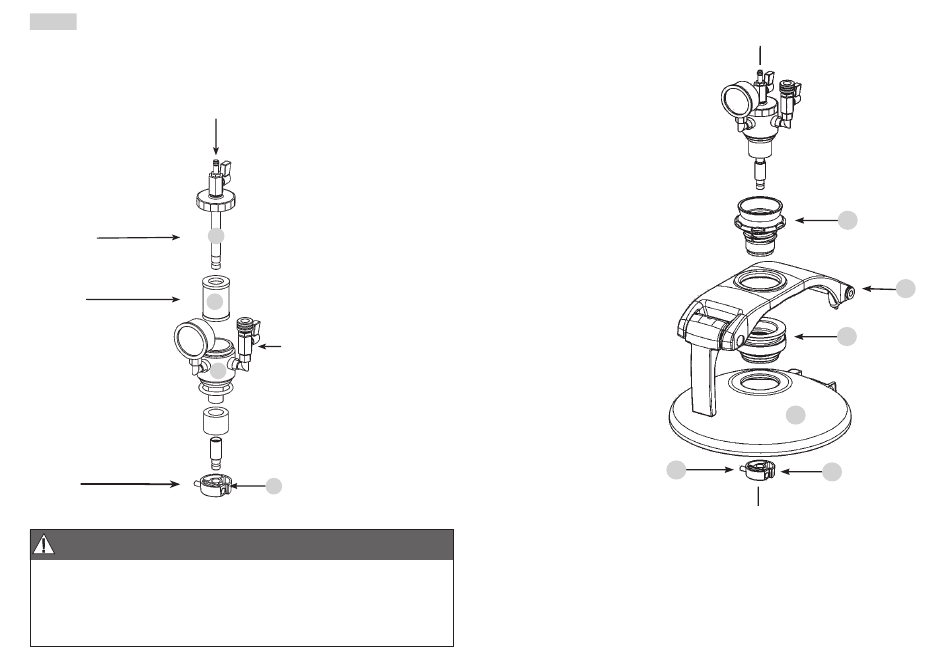

1° MONTAGE DU DISPOSITIF R-VAC
- Introduire le filtre N° 2 dans le corps N° 3
- Visser la pièce N° 1 sur le corps N° 3 (le tube passe au travers du corps N° 3).
B
Surveiller la position du joint
torique lors du montage
de la pièce N° 1.
Possibilité de nettoyage
du filtre N° 2.
Veiller à ce que les orifices
soient vers le haut pour
la mise en position de la
cloche N° 4.
R E M A R Q U E
Pour assurer un bon fonctionnement de votre dispositif sous-vide
et de la pompe, un préchauffage de celle-ci doit être effectuée (15
minutes environ). De même, en fin de travail, laissez la pompe tourner
encore 15 minutes afin d'évacuer les vapeurs condensées à l'intérieur
de celle-ci.
®
®
2° POSITIONNEMENT DU DISPOSITIF R-VAC
COUVERCLE
- Poser l'ensemble adaptateur sous-vide sur le cône de
la pièce plastique N° 5, celle-ci étant vissée sur l'appui
couvercle N° 6, (lui-même étant emboité sur le support
de couvercle aluminium N° 8). Le couvercle N° 9 doit être
monté aussi sur l'appui N° 6.
1
3° CLIPSAGE DE LA CLOCHE N° 4
- Prendre la cloche dans le creux de la main et appuyer sur
le poussoir N° 7 avec le pouce.
2
- Emboiter sur la partie cylindrique dépassant sous le
couvercle.
- Relacher le poussoir N° 7.
A
- Le poussoir revient en position initiale, si ce n'est pas le
cas, appuyer légèrement sur la cloche la cloche et elle se
3
clipse automatiquement.
- Vérifier que la cloche est bien fixée au tube N° 1, prévenant
tout risque au chute de la cloche ou du dispositif.
4° UTILISATION DU DISPOSITIF R-VAC
- Brancher la pompe à vide sur la vanne A, veiller à ce que
celle-ci soit ouverte (manette dans l'axe du raccord).
4
- Fermer la vanne B (manette perpendiculaire).
(Cutters uniquement)
®
5° INTRODUCTION D'UN LIQUIDE DANS LA PREPARATION
- Brancher un tuyau sur la vanne B.
- Immerger l'autre extrémité de ce tuyau dans le liquide à introduire.
- Ouvrir la vanne B progressivement, une fois le liquide introduit,
fermer la vanne B.
SUR LE
®
7
5
8
6
9
4
15
