ATTENTION: Il convient à l'installateur d'être particulièrement attentif et vigilant sur le montage des raccordements
Entrée/Sortie/Égout de l'adoucisseur. L'usage des flexibles est obligatoire et il convient de veiller au parfait supportage des
tuyauteries afin qu'aucune contrainte ne vienne créer des efforts trop importants sur l'adoucisseur.

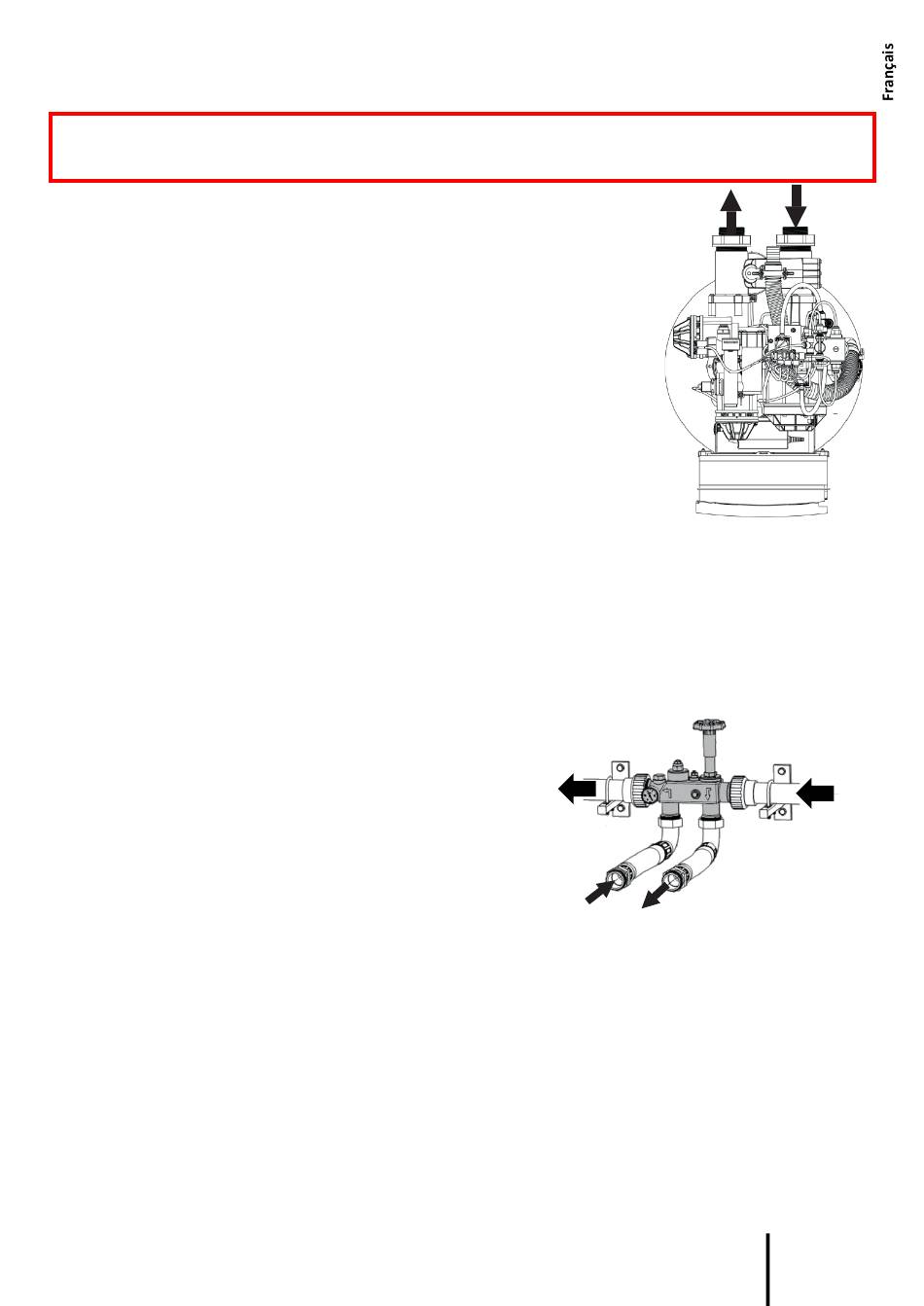

Les raccordements à effectuer sur l'adoucisseur sont au nombre de 4.
❶ = Entrée eau à traiter filetée 2'', à raccorder
avec le raccord et le flexible 1''1/2 fournis
❷ = Sortie eau adoucie filetée 2'', à raccorder
avec le raccord et le flexible 1''1/2 fournis
❸ = Évacuation des eaux de régénération
fileté raccord cannelé 1'' (DN25)
❹ = Liaison régulateur à saumure tubing 6/8
Les raccordements à l'adoucisseur devront impérativement être dé-
montables et accessibles afin de faciliter les éventuelles opérations de
maintenance. Les canalisations devront être correctement supportées
afin qu'aucun effort ou contrainte ne se répercute sur l'appareil.
ARRIVÉE D'EAU À TRAITER ET DÉPART D'EAU TRAITÉE
Les canalisations d'arrivée d'eau à traiter et de départ d'eau traitée doivent être suffisamment dimensionnées
pour pouvoir assurer le débit de production requis et le débit de régénération minimum (voir conditions
techniques de fonctionnement). Pour contrôler la pression du réseau, il est conseillé de mettre en place un
manomètre en amont de l'adoucisseur.
Il est conseillé de mettre un filtre (finesse de filtration 20μm max.) en amont de l'adoucisseur afin de le protéger
de corps étrangers pouvant perturber son fonctionnement.
Il conviendra à l'installateur de vérifier toutes réglementations sanitaires spécifiques pouvant être en vigueur
sur le lieu d'installation et de s'y conformer. Des prises d'échantillons peuvent également être prévues sur le
bloc hydraulique de l'adoucisseur (voir le chapitre dédié aux options).
L'adoucisseur devra être protégé d'éventuels retours d'eau chaude par l'intermédiaire de dispositifs anti-retour
adaptés, montés en aval de l'appareil sur la conduite d'eau traitée.
L'installation en amont et en aval de l'adoucisseur ne devra pas
engendrer de «coups de bélier» (prévoir, le cas échéant, des dis-
positifs efficaces). BWT recommande l'implantation du module
by-pass et des flexibles associés. Le système inclut :
- Le by-pass général
- le dispositif de mitigeage
- le manomètre de contrôle de la pression
ÉVACUATION DES EAUX DE RÉGÉNÉRATION
L'évacuation des eaux de régénération de l'adoucisseur sera à réaliser et à raccorder sur le raccord cannelé
❸ prévu à cet effet sur la vanne de l'adoucisseur. Cette canalisation sous pression lors de la régénération sera
correctement supportée et fixée à chaque extrémité, elle aura le tracé le plus simple et le plus court possible.
Elle permettra d'évacuer un débit de 40 litres par minute avec une perte de charge totale (perte de charge +
hauteur géométrique) inférieure à 3 mètres de colonne d'eau (0,3 bar).
Conformément aux réglementations sanitaires spécifiques pouvant être en vigueur, une rupture de charge
au moins égale à 2 cm doit être prévue entre l'évacuation des eaux de régénération de l'adoucisseur et la
canalisation d'égout. Dans le cas d'évacuation par l'intermédiaire d'une fosse de récupération et pompe de
relevage, dimensionner ces équipements de façon à éviter les risques d'inondation du local (cas de l'arrêt
inopiné de la pompe de relevage pendant la régénération).
ÉVACUATION TROP PLEIN BAC À SEL
Le bac à sel est muni d'un trop plein de sécurité qui doit être raccordé soit dans un caniveau soit au collecteur
égout. L'écoulement doit se faire gravitairement sans perte de charge. Il est impératif de créer également une
rupture de charge d'au moins 2 centimètres. Le tuyau d'évacuation sera fixé correctement à chaque extrémité
avec des colliers type Serflex ou similaire.
RACCORDEMENTS
Notice technique BWT PERLA PRO XL - code P0011186 - Rev 4 - 20/10/2021
❷
❶
❸
❹
9
