AANSLUITING VAN DE PEKELREGELAAR
De pekelregelaar bevindt zich in de pekelput (grijze pvc-cilinder) in het zoutreservoir. Sluit de meegeleverde
slang aan de ene kant aan op de regelaar en aan de andere kant op de waterontharder. De afstand tussen de
waterontharder en het zoutreservoir moet minder dan 5 meter bedragen.
AANSLUITING VAN DE KIT OM DE BYPASS OP TE HEFFEN (OPTIE)
Tijdens regeneratie wordt de waterontharder automatisch gebypasst om water te kunnen blijven produceren.
Gedurende de volledige duur van de regeneratie is het water aan de uitlaat van de ontharder hard water
(met dezelfde hardheid als het te behandelen water). Voor speciale toepassingen kan het nodig zijn een kit te
installeren om deze bypass op te heffen.
Hiervoor moet aan de uitlaat van de waterontharder een hydraulische klep worden geïnstalleerd die met de kit wordt
meegeleverd, en moet deze hydraulisch worden aangesloten op de ontharder (zie het hoofdstuk over de opties).
ALGEMENE BESCHRIJVING VAN DE ELEKTRONISCHE BEDIENINGSEENHEID
De microprocessorgestuurde elektronische eenheid is ontwikkeld voor de bediening van een waterontharder.
Een toetsenbord met 5 toetsen op het frontpaneel geeft toegang tot de programmering van de verschillende sequenties
die nodig zijn voor de werking van de ontharder. Ook de regeneratietimers kunnen hiermee worden geprogrammeerd.
De eenheid wordt geleverd met een externe transformator die zeer lage spanningsstromen levert voor de werking van
de elektronica en de magneetkleppen voor de regeneratie.
In de buurt van de eenheid (maximaal op 2,5 meter) moet een eenfasige wandcontactdoos van 230 volt (Europese
normen) worden voorzien (zie ook de technische bedrijfsomstandigheden).
ELEKTRISCHE BEKABELING
BELANGRIJK:
De elektrische aansluitingen aan de bedieningseenheid moeten worden uitgevoerd met
soepele kabels van 0,5 of 0,75 mm². Lees aandachtig de paragraaf "Beschrijving van het besturingsklem-
menblok" die aangeeft welk type kabel moet worden gebruikt.

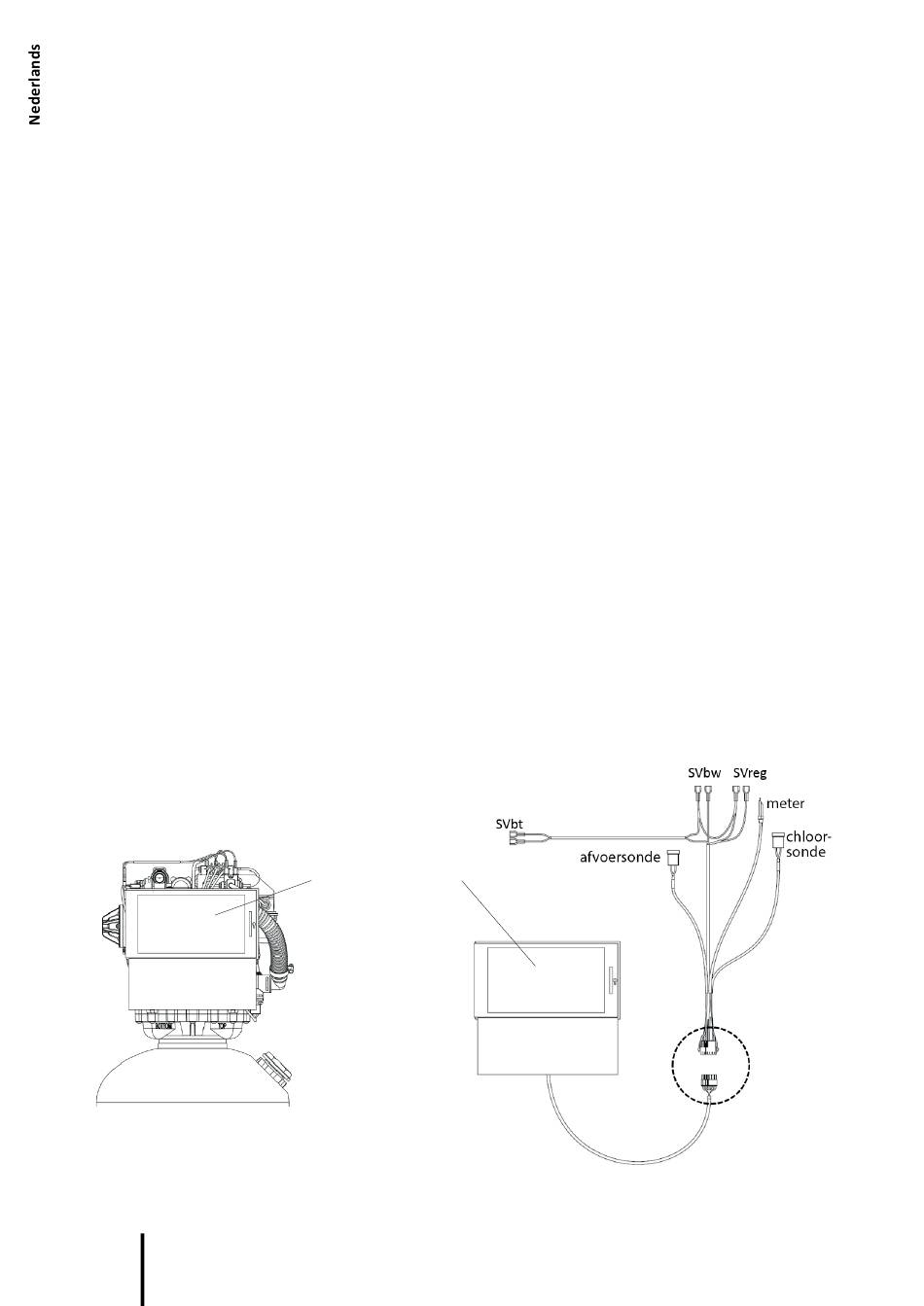

MONTAGE EN AANSLUITING VAN DE EENHEID
De elektronische eenheid wordt geleverd met haar
transformator en bevestigingsschroeven in een aparte
verpakking. De eenheid moet op de frontplaat van de
hydraulische klep worden bevestigd.
Vervolgens is het belangrijk de kabelbundel die uit de eenheid komt
aan te sluiten op de wachtconnector op de hydraulische klep. Let
op de aansluitrichting van de stekker. Breng deze correct in tot hij
vastklikt en controleer dan of aansluiting van de bundel voldoende
stevig is.
Technische handleiding BWT PERLA PRO XL - code P0011186 - Rev 4 - 20/10/2021
54
BEDIENINGSEENHEID
Elektronische
bedieningseenheid
