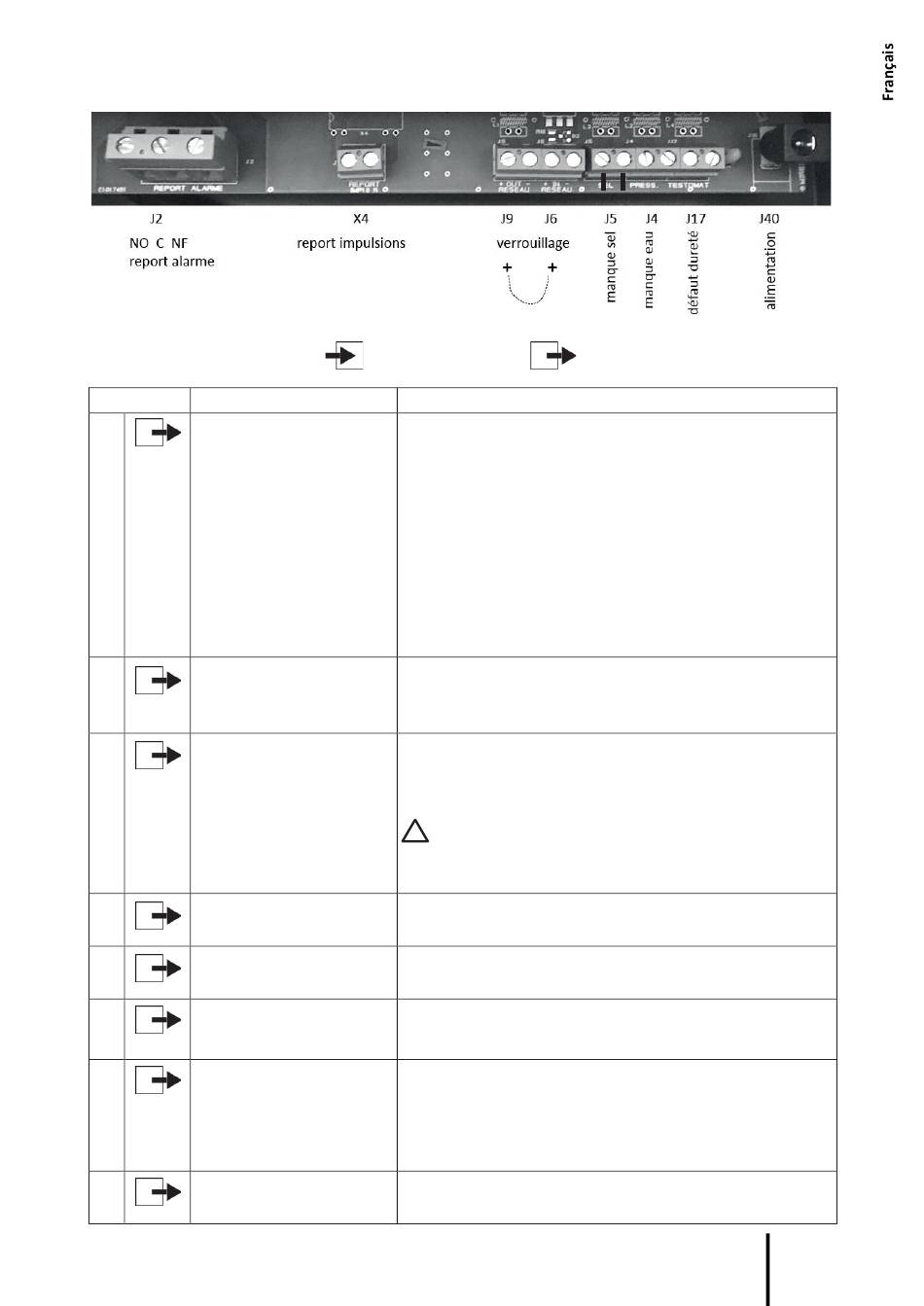

DESCRIPTIF DU BORNIER DE COMMANDE
DESCRIPTIF DE LA GAUCHE VERS LA DROITE
Bornes N°
Type de câble
2 x 05 ou 0,75 mm² ou 3
J2
x 0,5 ou 0,75 mm² suivant
contacts désirés
X4
2 x 0,5 ou 0,75 mm²
Blindé si longueur supé-
rieure à 5 mètres ou câble
de puissance à proximité
J9
2 x 0,5 ou 0,75 mm²
J6
2 x 0,5 ou 0,75 mm²
J5
2 x 0,5 ou 0,75 mm²
J4
2 x 0,5 ou 0,75 mm²
J17
2 x 0,5 ou 0,75 mm²
J40
Avec raccord Jack
Entrée
Report d'alarme en cas de :
- Défaut d'alimentation électrique
- Niveau bas sel (option)
- Défaut d'alimentation d'eau (option)
Hors tension de gauche à droite :
NO = Contact sec normalement ouvert
C = Commun
NF = Contact sec normalement fermé
Sous tension de gauche à droite :
NF = Contact sec normalement fermé
C = Commun
NO = Contact sec normalement ouvert
Contact sec :
- charge maximale 10 W
- limites 100 V & 0,4 A
Sortie Contact sec
Verrouillage dialogue adoucisseur n° 2.
Cas de 2 adoucisseurs en dialogue (parallèle), interdiction de
régénération du n° 2 quand le n° 1 régénère et inversement.
Il est important de respecter ce sens de raccordement :
!
le + de J9 est à connecter au + de J6. Idem pour -.
Il n'est pas prévu de configuration avec plus de 2 équipe-
ments.
Entrée verrouillage dialogue provenant de OUT d'un autre
coffret d'adoucisseur
Entrée niveau bas sel (option)
Contact fermé à niveau bas : affichage DEFAUT REGE
Entrée manque d'eau brute (option)
Bornes livrées avec un strap (contact ouvert à niveau bas :
blocage régénération)
Entrée enclenchement régénération à distance (option analy-
seur de dureté)
Contact sec : fermé 30 secondes pour enclenchement de la
régénération.
Ré-armement par ré-ouverture du contact 30 secondes afin
d'éviter une régénération en boucle.
Alimentation générale
24 VA – 1,25A
Notice technique BWT PERLA PRO XL - code P0011186 - Rev 4 - 20/10/2021
Sortie
Description
11
