KIT D'ALTERNANCE ET EN PARALLÈLE
Le code du kit d'alternance est le suivant : 125301892
En plus de monter la vanne du kit de bypass, les raccordements des commandes hydrauliques sont à rectifier
comme suit :
Vanne d'origine
Le tubing du pilote de bypass est retiré et un bouchon est placé sur le répartiteur hydraulique placé en
partie supérieure de la vanne hydraulique. Le pilote inférieur de bypass reste sans bouchonnage à l'air
libre (sans fuite d'eau).
Voir détail 1
Détail 1
Notice technique BWT PERLA PRO XL - code P0011186 - Rev 4 - 20/10/2021
22

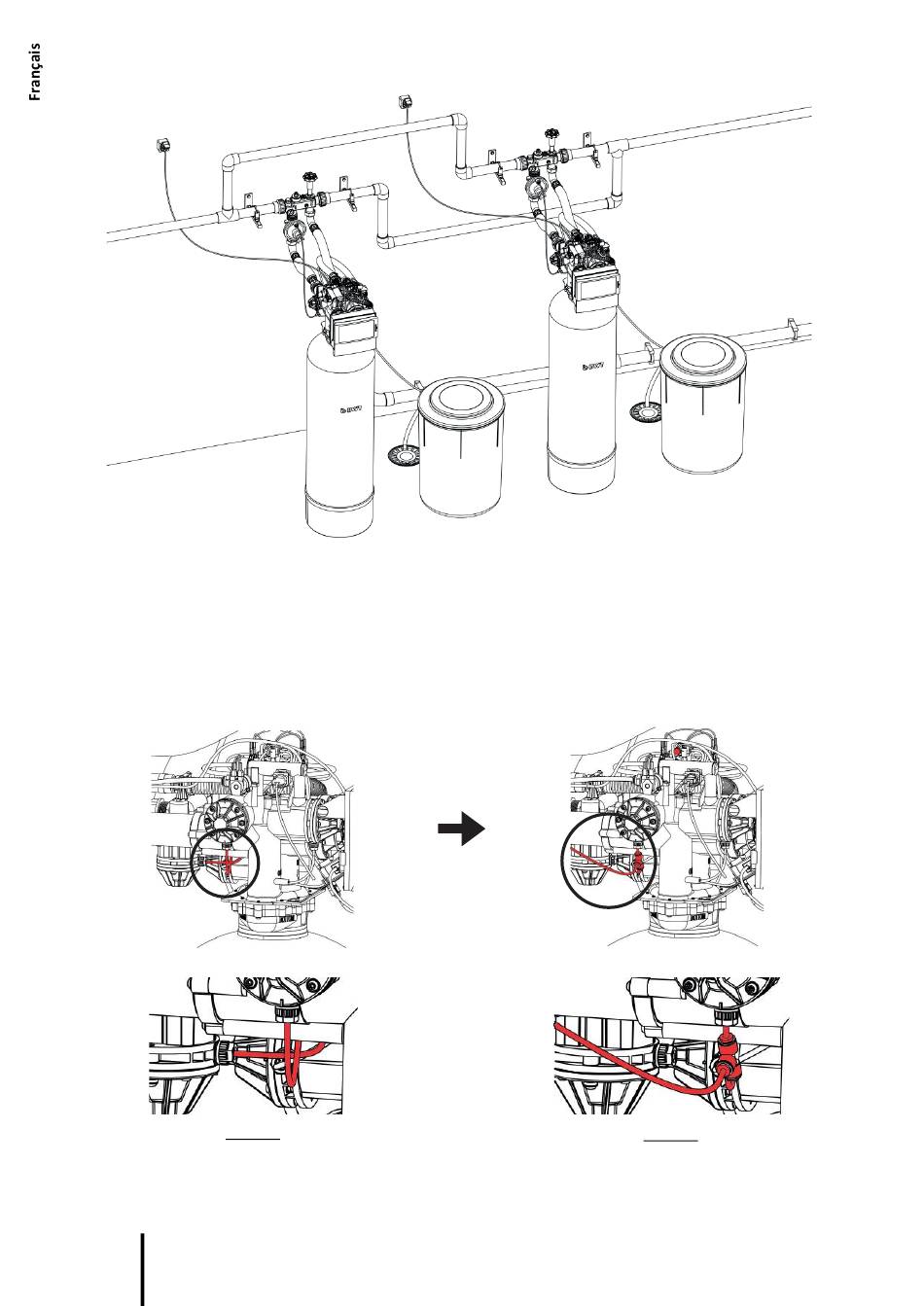

Vanne configurée en alternance ou en parallèle
Voir détail 2
Pour piloter les vannes de basculement (montées au niveau
des sorties des modules de by-pass), on ajoute un té sur le
tubing du pilotage du rinçage rapide.
Détail 2
