ESAB ESP-101 Manuel D'instructions page 14

FR

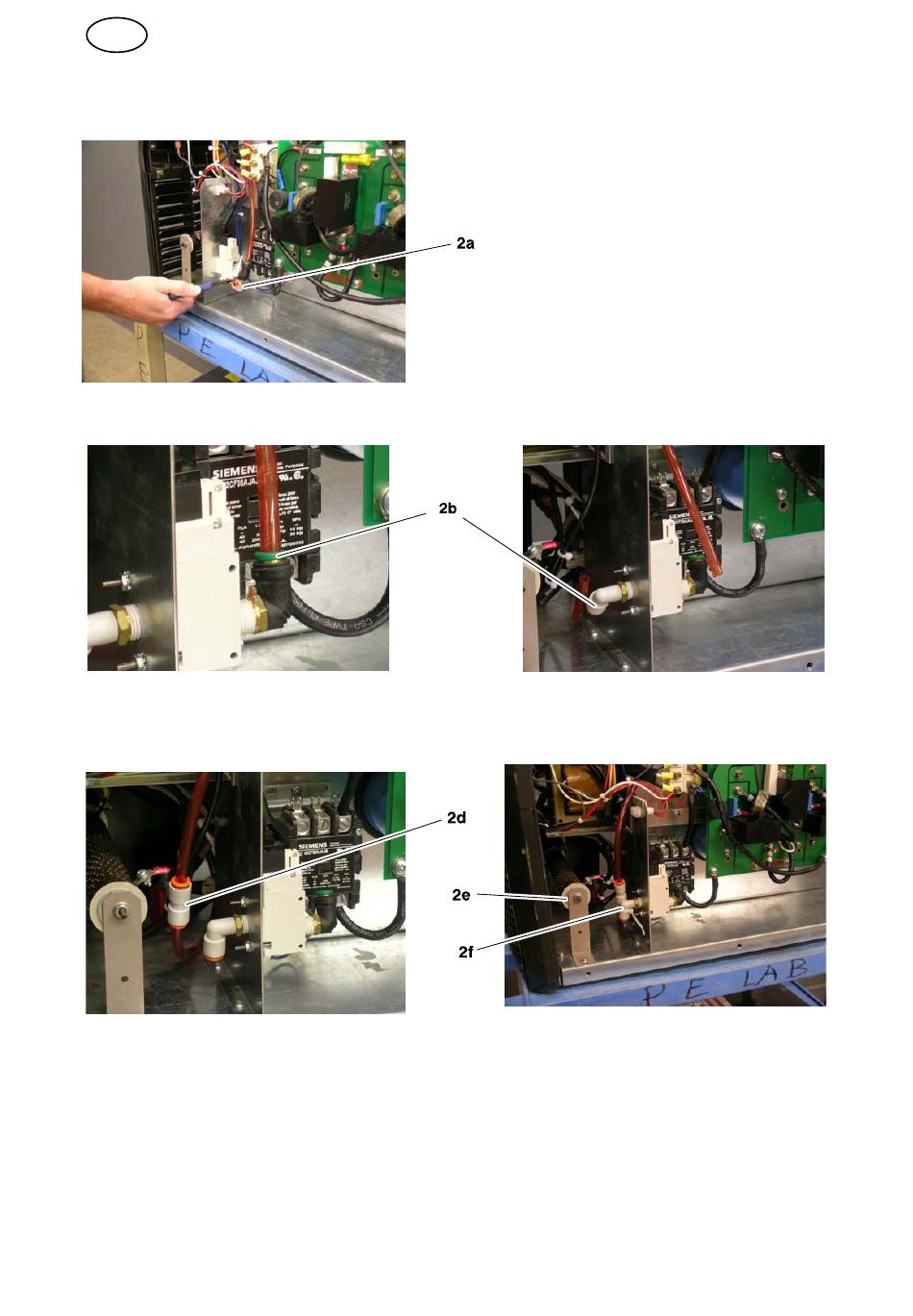

2. Dérivation du solénoïde intégré
a. Localiser et retirer le connecteur de flexible fourni.
b. Débrancher à la fois les flexibles d'air de l'entrée et de la sortie du solénoïde,
en enfonçant la bague du flexible et en tirant le flexible.
c. Faire passer le flexible d'entrée vers le côté sortie.
d. Brancher le flexible d'entrée directement sur le flexible de sortie en utilisant
le connecteur de flexible fourni.
e. REMARQUE ! Les flexibles d'air doivent être correctement sécurisés et
doivent se situer au moins à 25 mm de la résistance de l'arc pilote.
f. Fixer correctement les flexibles de manière à ce qu'ils ne soient pas en
contact avec la résistance de l'arc pilote.
g. Réinstaller les panneaux supérieur et latéral droit du générateur.
bp05df2
