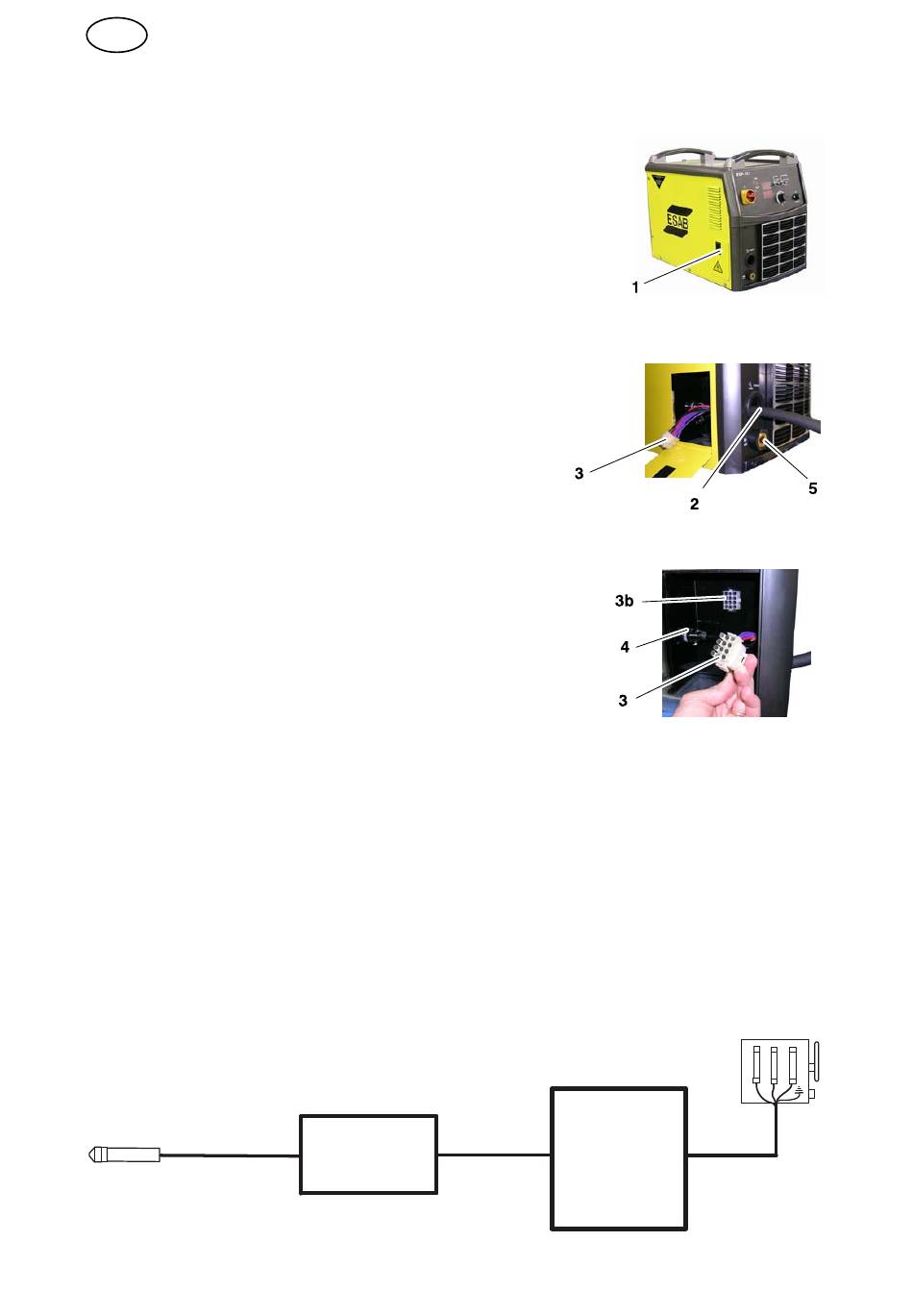

4.8 Branchement de la torche
1. Ouvrir le panneau latéral du générateur.
2. Introduire le câble de la torche par l'ouverture à l'avant
du générateur
3. Brancher la prise pour le câble de la torche dans la
prise femelle sur le panneau (3b). Vérifier que les
connecteurs sont correctement orientés avant de les
brancher.
4. Brancher le flexible d'air sur le connecteur rapide.
5. Introduire la prise mâle pour le câble de retour dans la
prise femelle du câble de retour.
6. Fermer le panneau.
4.9 Installation de la boîte de dérivation autonome
La boîte de dérivation autonome (accessoire) permet de brancher un câble-rallonge
à la torche PT-37. La boîte de dérivation autonome est utilisée avec un
câble-rallonge de 15, 23 ou 30 m de long et la torche PT-37 est utilisée avec un
câble de longueur standard entre 1,4 et 15 m. De cette manière, il est possible
d'obtenir une longueur de câble pour torche allant jusqu'à 45 m.
L'installation d'une boîte de dérivation autonome nécessite plusieurs modifications
mineures du générateur ESP-101, l'installation de la boîte de dérivation elle-même
et le branchement du câble-rallonge. Faire l'installation conformément au schéma et
aux instructions ci-dessous.
Torche PT - 37
bp05df2
3 phases et mise à la terre de protection
Boîte de dé­
Câble-ral­
rivation autonome
longe
