Méthode 2
Cette méthode (voir Fig. 11) consiste à court-circuiter (via un dispositif de sécurité
spécifique) les deux pôles (+) et (-) afin de réinitialiser la tension perturbatrice Vo puis
à effectuer une mesure de résistance d'isolement « classique » entre les points commun
des pôles court-circuités et de la terre
Les inconvénients de cette méthode (utilisée par le modèle PVCHECKs qui court
automatiquement les poteaux des cordes en interne) sont les suivants:
➢ Les résistances d'isolement des deux pôles sont en parallèle → l'instrument fonctionne
toujours et ne fournit que la mesure de ce Rp, il n'est donc pas possible de mettre en
évidence le pôle dans lequel il y a un faible problème d'isolement
➢ Il est possible de tester UNIQUEMENT une chaîne à la fois afin de ne pas atteindre
des valeurs de courant de court-circuit trop élevées qui pourraient endommager
l'instrument (max 15A pour les PVCHECK)

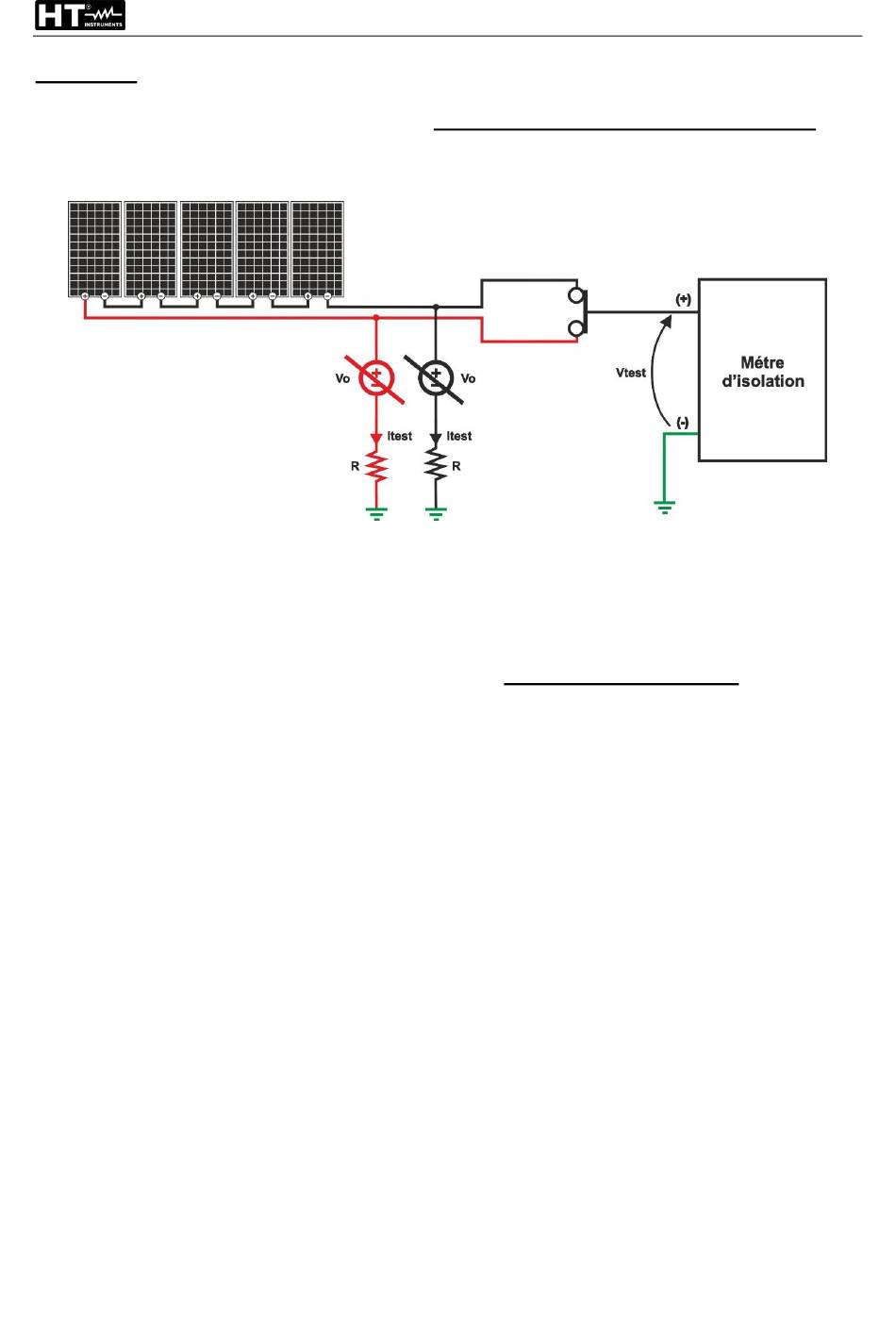

Fig. 11: Schéma et circuit équivalent de la Méthode 2
FR - 43
PV-ISOTEST
