FONCTION DUAL ET TMR – APERÇU TECHNIQUE
11.4.
Les fonctions DUAL et TMR sont les deux manières dont l'instrument PV-ISOTEST
effectue des mesures d'isolement sur les installations photovoltaïques. En particulier:
➢ Mode DUAL → permet d'effectuer la mesure d'isolement sur des modules individuels,
sur des chaînes individuelles, sur des chaînes en parallèle et sur des champs PV
entiers en opérant sur les pôles (+) et (-) de ceux-ci, sans avoir besoin de les
connecter en court-circuit. La fonction garantit une réduction drastique des temps de
test, une flexibilité et une confirmation immédiate de l'état d'isolation des deux polarités,
mais d'un autre côté elle doit toujours reconnaître la présence d'une tension entre
les pôles positif et négatif VPN > 30VCC pour pouvoir effectuer le test → cela signifie
que cette fonction
d'optimiseurs de puissance
abaisseraient drastiquement la tension des strings
➢ Mode TMR → permet d'effectuer la mesure d'isolement "typique" entre le pôle (-) et/ou
le pôle (+) du module/string/champ PV vers la terre, tester l'isolement des câbles de
connexion, des parties de l'onduleur, la sécurité électrique en général en continu en
réglant un temporisateur de mesure dans la plage 3s ÷ 999s sans qu'aucune
contrainte de tension ne soit nécessairement présente entre les pôles (comme
cela se produit en mode DUAL) → La méthode nécessite nécessairement d'effectuer
plus d'une mesure sur les chaînes,
d'optimiseurs de puissance
11.4.1. Aspects réglementaires et théoriques de la mesure de l'isolement
La réglementation IEC/EN62446-1 indique que la mesure d'isolement des circuits associés
à un système PV (modules individuels, chaînes, champs PV, connexions, etc...) doit être
effectuée, en évaluant toujours la valeur minimale de la résistance, avec une des
méthodes suivantes :
1. Mesure de la résistance d'isolement à la terre des pôles positifs et négatifs des
modules/strings/champs PV (méthode utilisée en mode TMR et plus précisément
en mode DUAL de PVCHECKs-PRO et PV-ISOTEST)
2. Mesure de la résistance d'isolement à la terre des pôles positif et négatif préalablement
court-circuités ensemble (méthode utilisée par le modèle PVCHECKs)
Méthode 1
Même si les systèmes PV sont essentiellement créés comme des systèmes IT (donc
sans système de terre physiquement créé), des tensions perturbatrices aléatoires dues à
des paramètres « parasites » sont toujours présentes entre les pôles (+)/Terre et (-)/Terre
(généralement ohmiques effets capacitifs) indiqués par Vop et Von dans le schéma de
principe suivant (voir Fig. 10 - partie gauche):
NE PEUT PAS être utilisée directement en présence
(sauf s'ils sont déconnectés au préalable) car ils

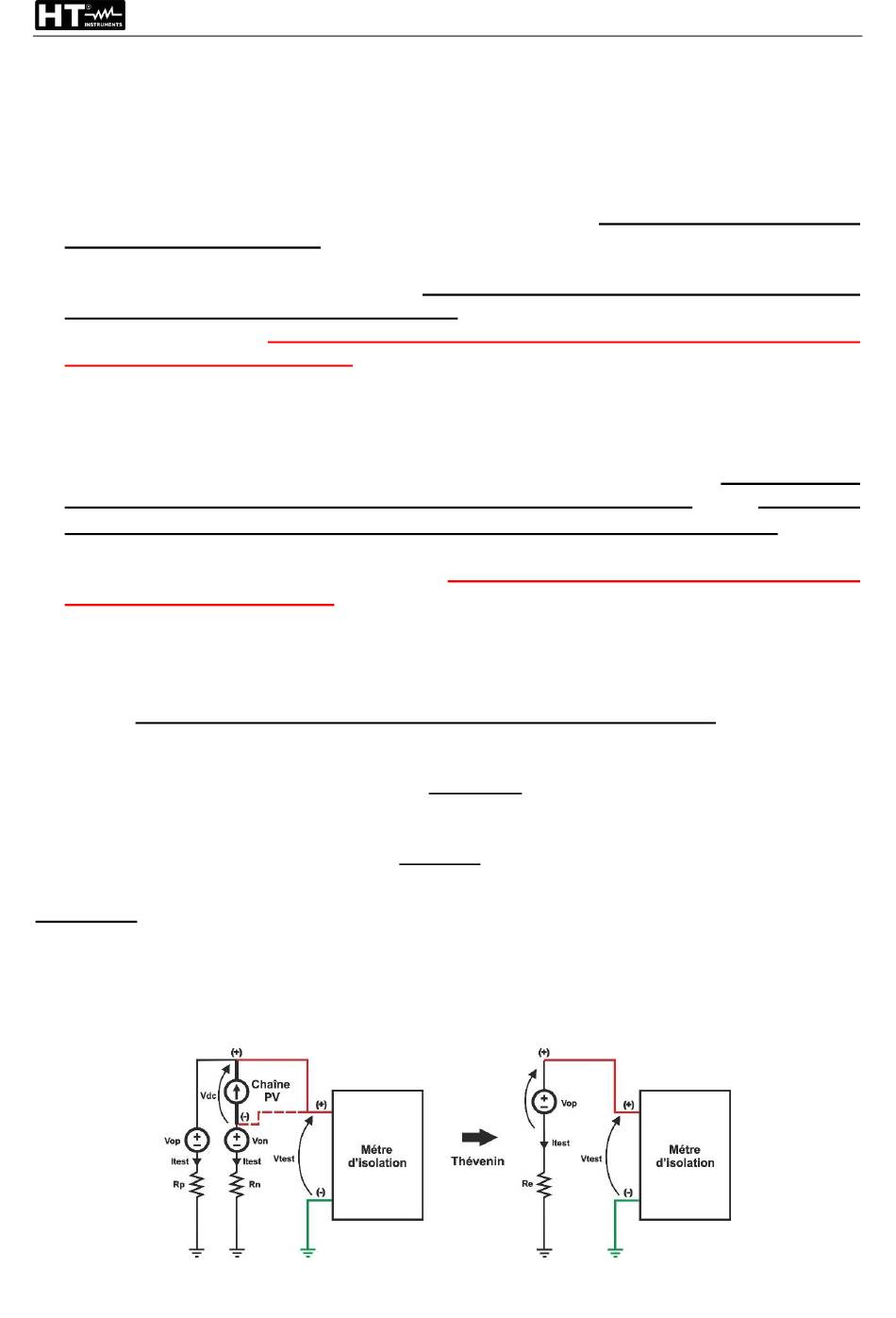

Fig. 10: Schéma et circuit équivalent de la Méthode 1
mais il est recommandé en présence
FR - 41
PV-ISOTEST
