2. Utilisez les touches fléchées ou en sélectionnant la
position « Vtest » pour régler la tension d'essai
3. Utilisez les touches fléchées (,) pour sélectionner
l'une des tensions d'essai suivantes (Vnom) : 250, 500,
1000,1500VDC.
norme IEC/EN62446-1, la tension d'essai Vtest doit être ≥
tension nominale du système
4. Utilisez les touches fléchées ou en sélectionnant la
position « Lim. ». À l'écran apparaît la page-écran ci-
contre.
5. À l'aide des touches fléchées (,), définissez le seuil
limite minimum de référence pour la mesure d'isolation,
sélectionnable entre les valeurs 0,05, 0,10, 0,23, 0,25,
0,50,
1,00, 50M. Veuillez noter que la norme
IEC/EN62446-1 ne fixe pas de valeur limite minimale de
résistance d'isolation égale à 1M

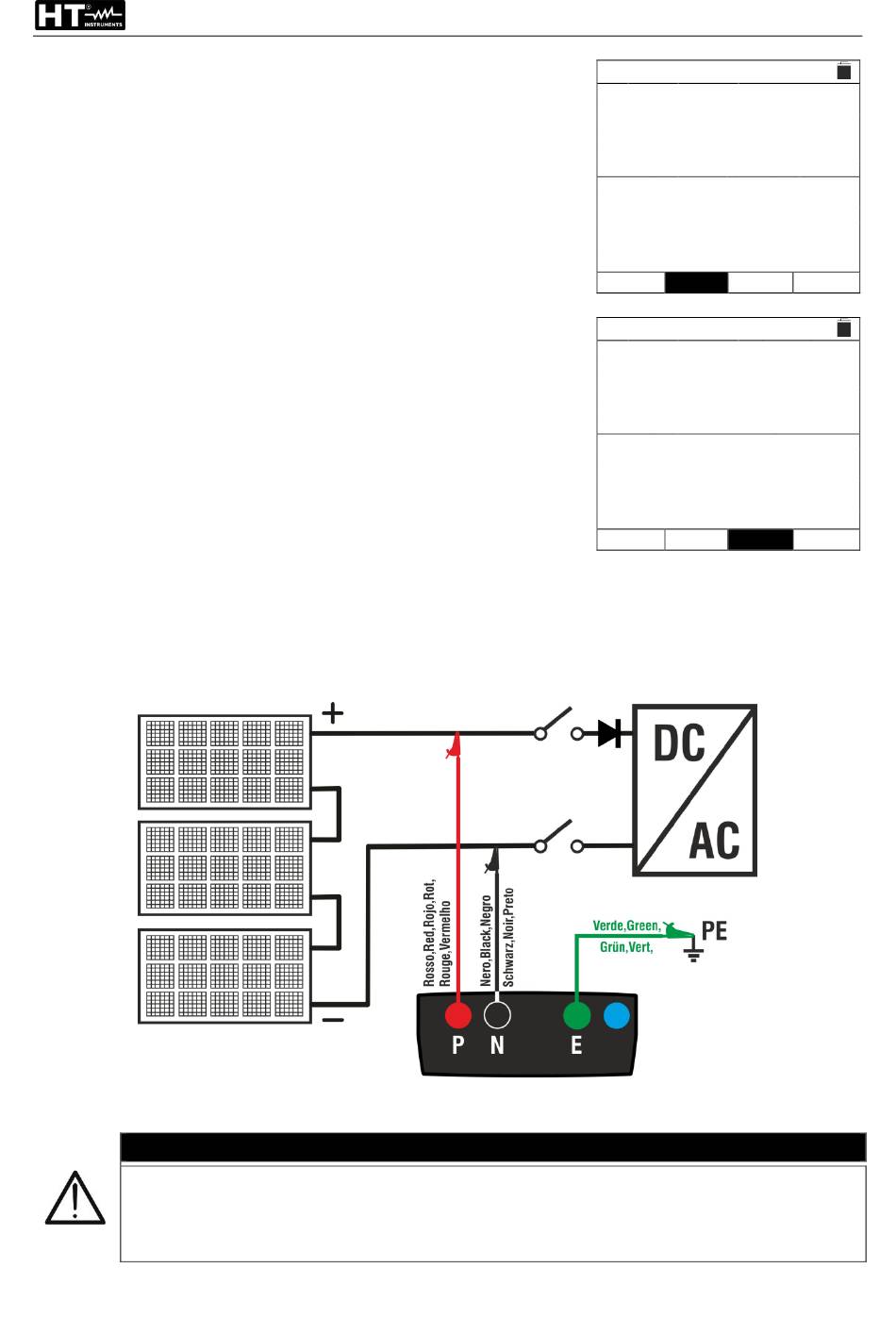

6. Connectez l'instrument à la chaîne PV testée comme indiqué dans Fig. 6.
également être effectué sur plusieurs chaînes en parallèle les unes avec les
autres. N'oubliez pas que les parafoudres connectés aux câbles de la chaîne /
des chaînes doivent également être déconnectés et qu'il est conseillé de mesurer
en amont d'éventuelles diodes de blocage
Fig. 6: Connexion de l'instrument pour la mesure de l'isolation en mode DUAL
Lorsque vous appuyez sur la touche GO/STOP , l'instrument peut afficher
plusieurs messages d'erreur (voir § 6.2.3) et, par conséquent, ne pas effectuer
le test. Vérifier et éliminer, si possible, les causes des problèmes avant de
poursuivre le test
Veuillez noter que conformément à la
ATTENTION
FR - 19
