6. MODE D'EMPLOI
6.1.
RPE - MESURE DE CONTINUITE SUR LES MODULES/CHAINES/CHAMPS PV
Le but de cette mesure est d'effectuer le test de continuité des conducteurs de protection
et de liaison équipotentielle (par exemple, de l'électrode de terre aux masses et masses
étrangères connectées) et des conducteurs de mise à la terre des SPD sur les
installations PV. L'essai doit être effectué avec un courant d'essai > 200mA conformément
aux exigences du norme IEC/EN62446-1 et IEC/EN61557-4.
Nous recommandons un contrôle préalable du bon fonctionnement de
l'instrument avant d'effectuer une mesure en court-circuitant les bornes d'entrée
E et C, en vérifiant une valeur de continuité quasi nulle et une valeur hors
échelle avec les bornes E et C ouvertes.
6.1.1. Calibration des câbles de mesure
1. Positionnez le curseur sur l'élément RPE à l'aide des
touches fléchées (,) et confirmez avec ENTER. À
l'écran apparaît la page-écran suivante :
2. Utilisez les touches fléchées ou en sélectionnant la
position « >< ». À l'écran apparaît la page-écran ci-
contre

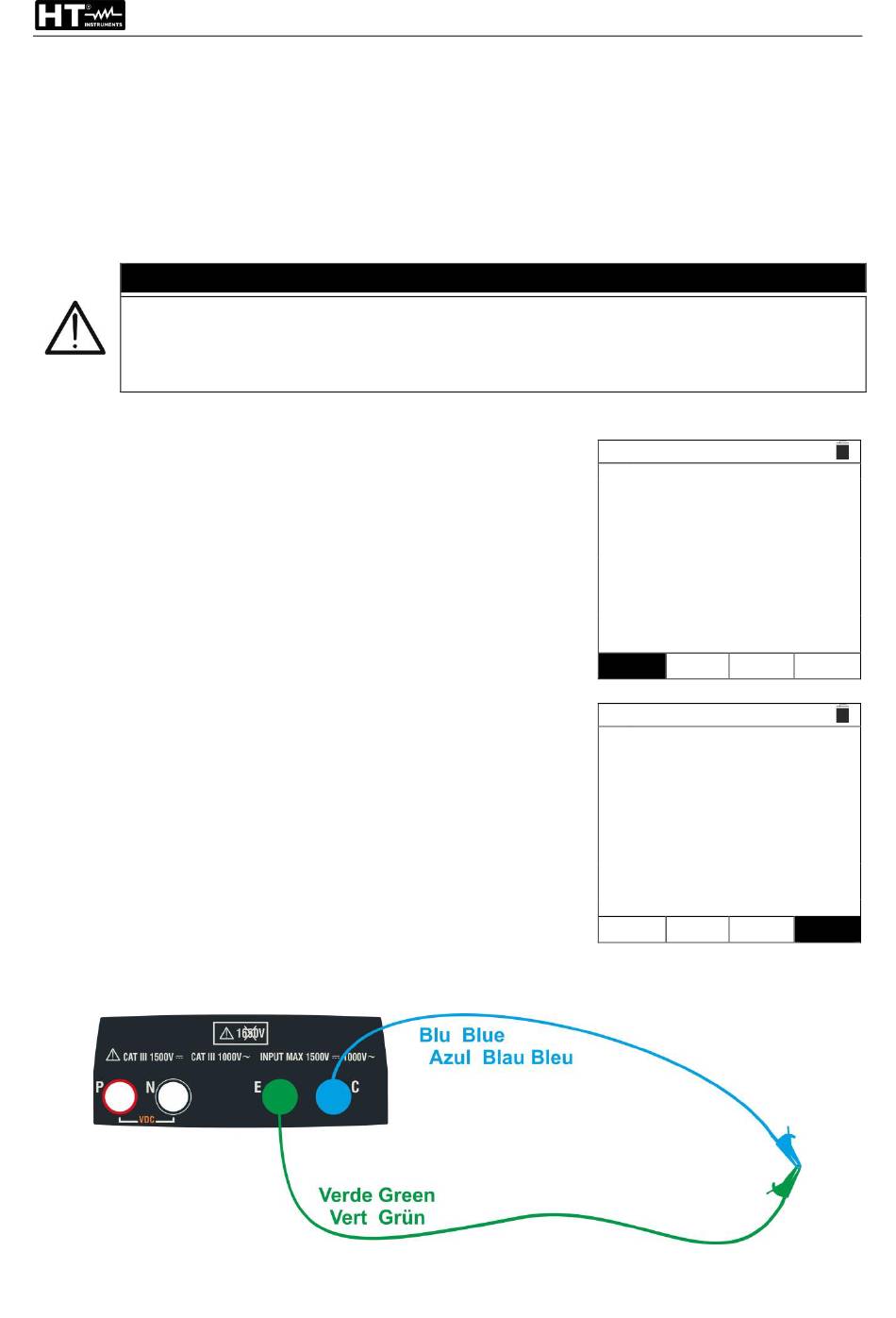

3. Connectez les câbles de mesure entre eux comme indiqué dans Fig. 4
Fig. 4: Compensation de la résistance des câbles de mesure
ATTENTION
FR - 11
PV-ISOTEST
15/10 – 18:04
RPE
R
- - -
I t e s t
- - -
STD
2.00
MODE
Lim.
15/10 – 18:04
RPE
R
- - -
I t e s t
- - -
STD
2.00
MODE
Lim.
m A
- - -
>
<
m A
- - -
>
<
