FONCTION GFL – ASPECTS THEORIQUES ET REGLEMENTAIRE
11.3.
La fonction GFL réalisée par l'instrument sur une chaîne de modules PV (voir § 6.3) est
capable de:
➢ Identifier la présence d'un défaut unique sur le chaîne déconnecté de l'onduleur, des
autres strings, des éventuels parafoudres et des connexions de terre fonctionnelle
➢ Identifiez l'emplacement de ce défaut unique dans la chaîne en définissant une limite
minimale dans le contrôle de la résistance d'isolement entre les options : 0.05M,
0.1M o 0.23M (recommandé)
La limite minimale dans la mesure de la résistance d'isolement comprend
également les valeurs 0.25M, 0.50M et 1.00M uniquement pour les
instruments avec la version HW 02
La question que se posent fréquemment les vérificateurs est la suivante : pourquoi
l'instrument reconnaît-il, dans la fonction GFL, une condition de défaut sur la chaîne
ne dépassant pas la valeur de 0.23M (230k) alors que souvent les signaux
d'alarme de faible isolation de la chaîne des onduleurs se produisent-ils également
(selon le fabricant) pour des valeurs plus élevées?
La réponse à cette question est :
les mesures d'isolation sur la chaîne doivent être
« contraste » entre la réglementation de vérification des installations photovoltaïques
(IEC/EN62446-1) et les réglementations de produits avec lesquelles les modules
photovoltaïques sont construits (IEC 61646 et IEC 61215) qui définissent ce qui suit :
limites de vérification:
➢ IEC/EN62446-1 → limite minimale d'isolation = 1M
➢ IEC 61646/IEC61215 → isolation minimale d'un seul module égale à 40M/m
pour un module type d'environ 2m
conséquent, un seul module PV avec une isolation de terre de 20M doit être
considéré comme un module conforme aux essais de type, c'est-à-dire « non
défectueux ».
Pour se donner une idée de la situation sur le terrain, nous nous référons à l'exemple
suivant : considérons une chaîne composée de 31 modules PV, chacun avec une
isolation à la terre de 20M. L'isolement "global" du string est donc donné par le parallèle
des 31 résistances, soit 20M/31 = 0.64M
cela dépend du contexte réglementaire dans lequel

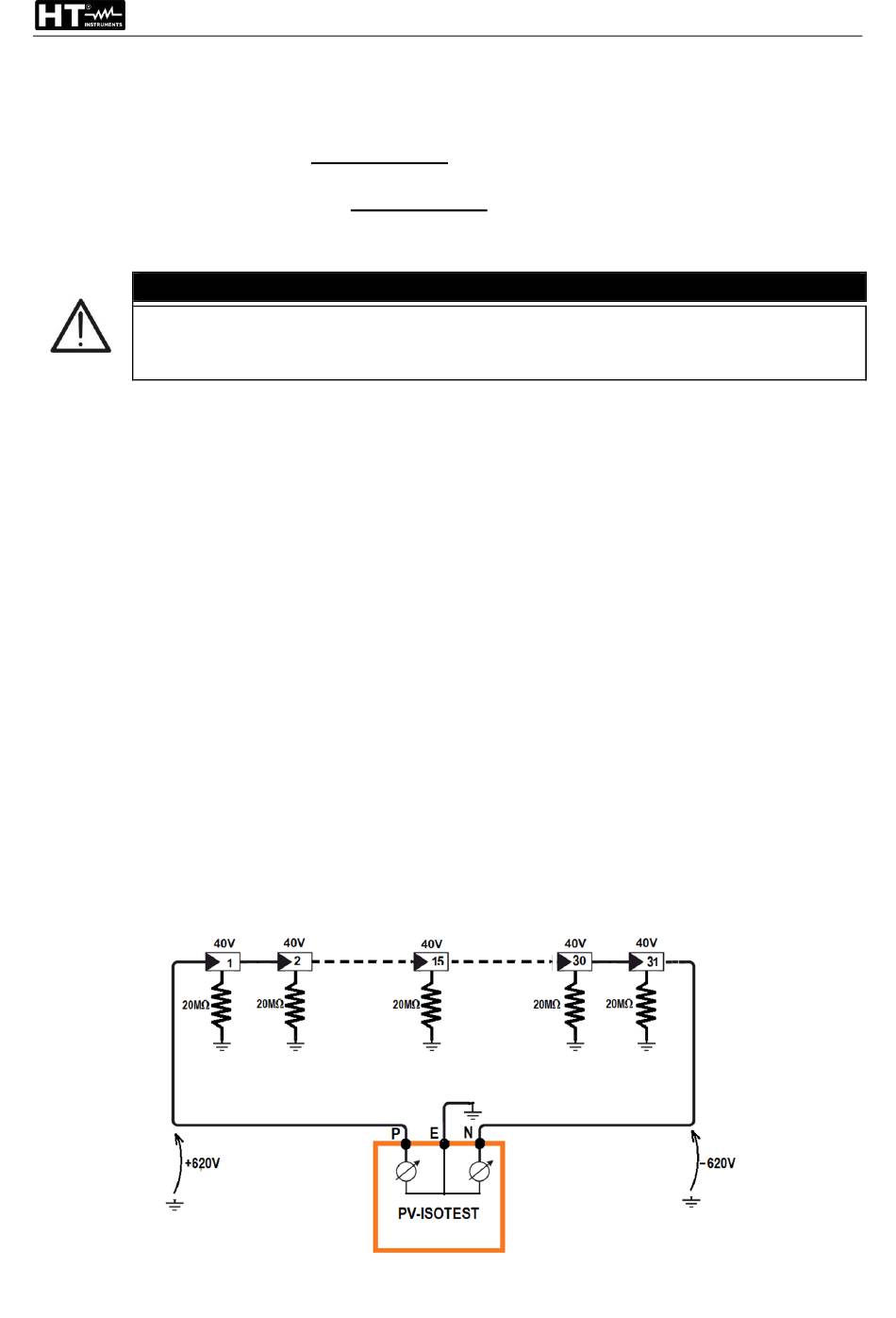

Fig. 9: Exemple d'utilisation de la fonction GFL
