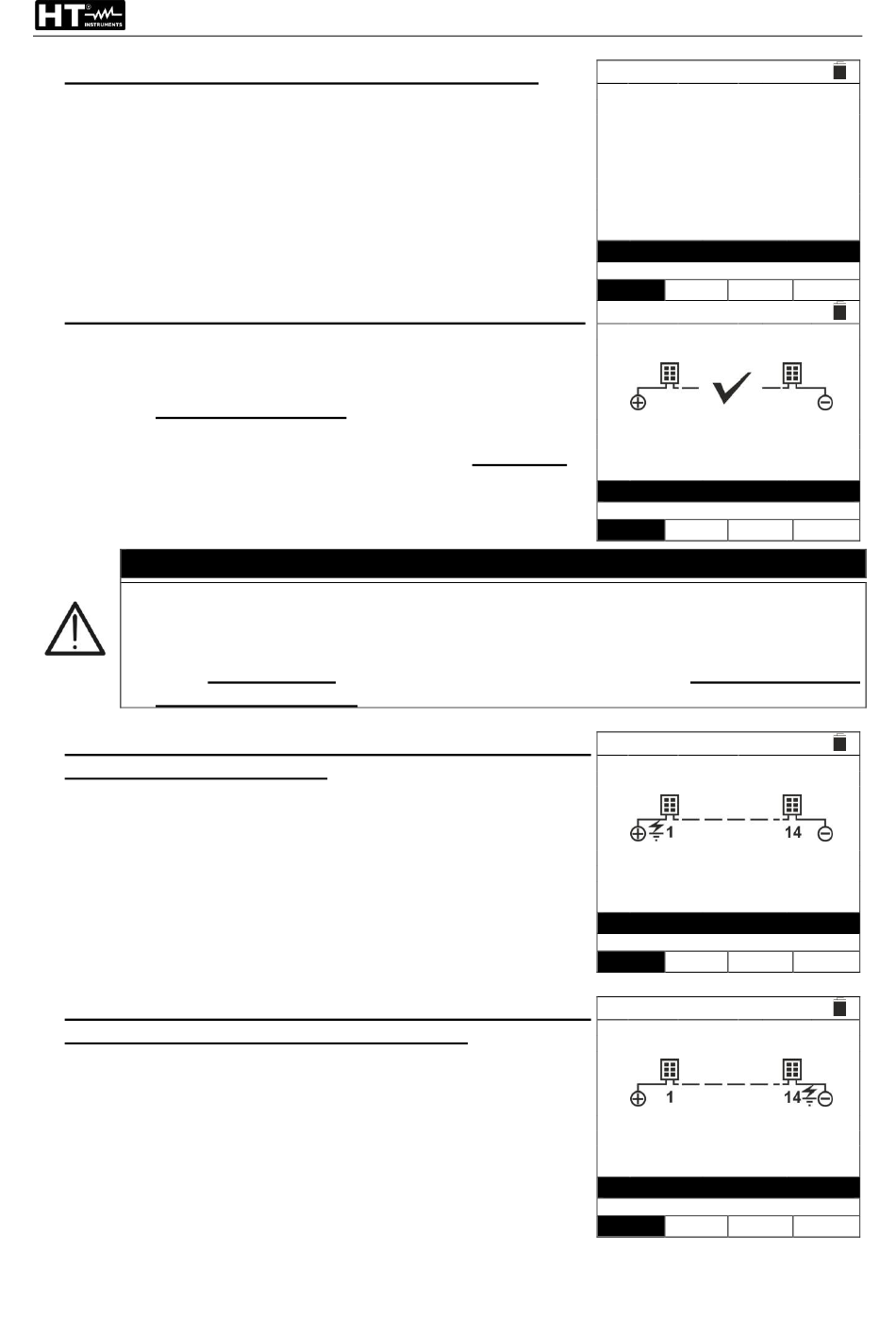

9. Appuyez sur la touche GO/STOP pendant 2s pour
activer le test (mesure d'isolation en mode DUAL). En cas
d'absence de conditions d'erreur, l'instrument affiche le
message « Mesure... » comme le montre la page-écran
ci-contre
10. En l'absence de conditions de défaut (Rp≥Lim),
l'indication de l'instrument montre la page-écran ci-contre
et le message «OK» s'affiche à l'écran
La condition « OK » peut également se produire en
présence de plus d'un défaut présent sur la chaîne (mis
en évidence par un test échoué préalablement effectué
avec la fonction DUAL), condition qui rend inefficace la
fonction GFL
En présence d'une condition de défaut vérifiée, la fonction GFL affiche:
➢ La position du module défaillant avec tolérance ±1 module par NMOD ≤ 35
➢ La position du module défaillant avec tolérance ±3 module par NMOD > 35
➢ Il est recommandé de diviser la chaîne en sous-chaînes ayant un nombre
de modules inférieur afin d'obtenir de meilleurs résultats de tests.
11. En présence d'un défaut (Rp<Lim) en position 0 (en
amont du premier module), l'instrument affiche la page-
écran ci-contre et le message «GND:Défaut (+)..1 »
s'affiche à l'écran. Vérifiez l'état de l'isolation du
conducteur (+) provenant de la chaîne
12. En présence d'un défaut (Rp<Lim) en position
NMOD+1 (en aval du dernier module), l'instrument
affiche
la
page-écran
« GND:Défaut NMOD...(-) » s'affiche à l'écran. Vérifiez
l'état de l'isolation du conducteur (-) provenant de la
chaîne
