Où:
➢ Vtest = tension d'essai du métre d'isolation
➢ Itest = courant d'essai délivré en raison de la tension d'essai appliquée
➢ Vdc = tension des chaîne
➢ Rp = résistance d'isolement du pôle (+) à la terre
➢ Rn = résistance d'isolement du pôle (-) à la terre
➢ Vop = tension « parasite » aléatoire du pôle (+) à la terre
➢ Von = tension « parasite » aléatoire du pôle (-) à la terre
Les tensions perturbatrices Vop et Von dépendent de divers facteurs, notamment la
tension des chaînes, les conditions environnementales et la présence de l'instrument lui-
même, et peuvent influencer de manière significative la mesure de l'isolement.

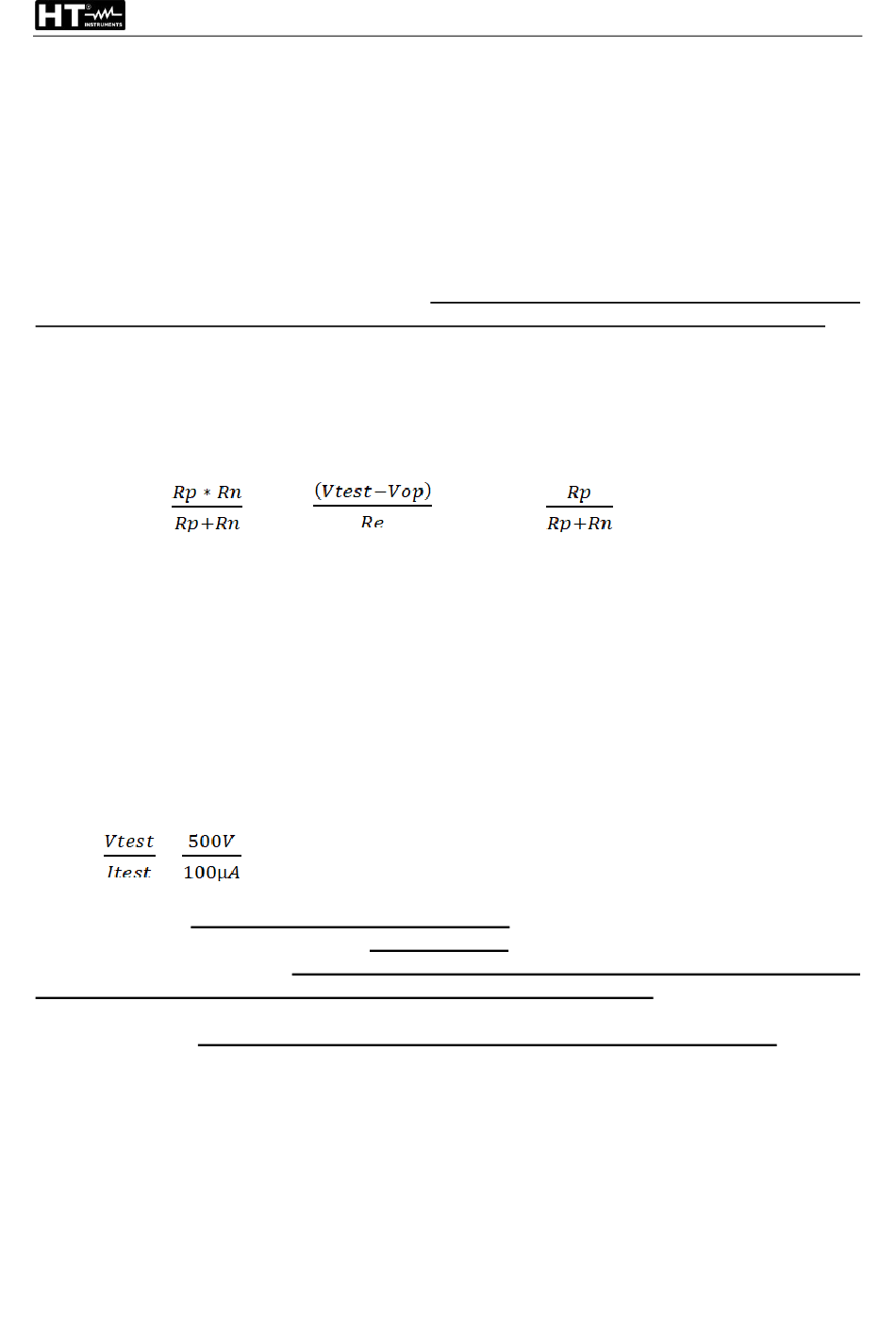

En appliquant la règle de simplification selon Thévenin il est possible de se référer au
circuit équivalent (voir Fig. 10 - partie droite), en se référant par exemple au pôle (+) de la
corde:
Où:
Re = Rp // Rn =
Considérons l'exemple suivant:
➢ Vtest = 500VDC
➢ Rp = 10M → Isolation supposée correcte (>1M) sur pôle (+)
➢ Rn =
→ Isolation supposée incorrecte (<1M) sur pôle (-)
0.1M
➢ Vdc = 490VDC
➢ Vop 490V
➢ Re 0.1M
➢ Itest 100µA
Le métre d'isolation (mode TMR) mesure Vtest et Itest et calcule à la place la résistance
d'isolement suivante:
=
Re
=
EFF
Par conséquent, en raison de la présence de Vop, malgré une faible isolation sur le pôle
(-), l'instrument fournit une valeur NON correcte de bonne isolation dans la mesure
effectuée sur le pôle (+) → la mesure avec la Méthode 1 peut donc être affectée par
une erreur qui dépend de l'ampleur des tensions perturbatrices
Le mode DUAL (actuellement présent uniquement sur les instruments HT) s'inscrit
toujours dans le type de la Méthode 1 mais utilise des équations de calcul plus complexes
(non basées sur la simple loi d'Ohm) qui prennent en compte les effets des tensions
perturbatrices, il n'est PAS affecté par celles-ci erreurs et fournit toujours les
informations suivantes correctement et exclusivement :
➢ Résistance d'isolement du pôle R (+) à la terre
➢ Résistance d'isolement du pôle R (-) à la terre
➢ Résistance Rp = R (+) // R (-) du parallèle entre les résistances d'isolement des deux
pôles qui sert de valeur de référence pour comparaison avec la valeur limite minimale
(généralement 1M)
;
Itest
=
=
5M
FR - 42
;
= Vdc
Vop
